ih单级单吸化工离心泵特点及主要用途有哪些-尊龙凯时人生就博官网登录

浏览次数:3005发布日期:2013-05-14

 ih型单级单吸化工离心泵是根据标准iso2858进行设计的,并按标准iso5199/dls制造的,其技术经济指标与老产品比较,效率平均提高了5%左右,汽蚀余量降低了2m左右,是国家推广的节能替代产品。

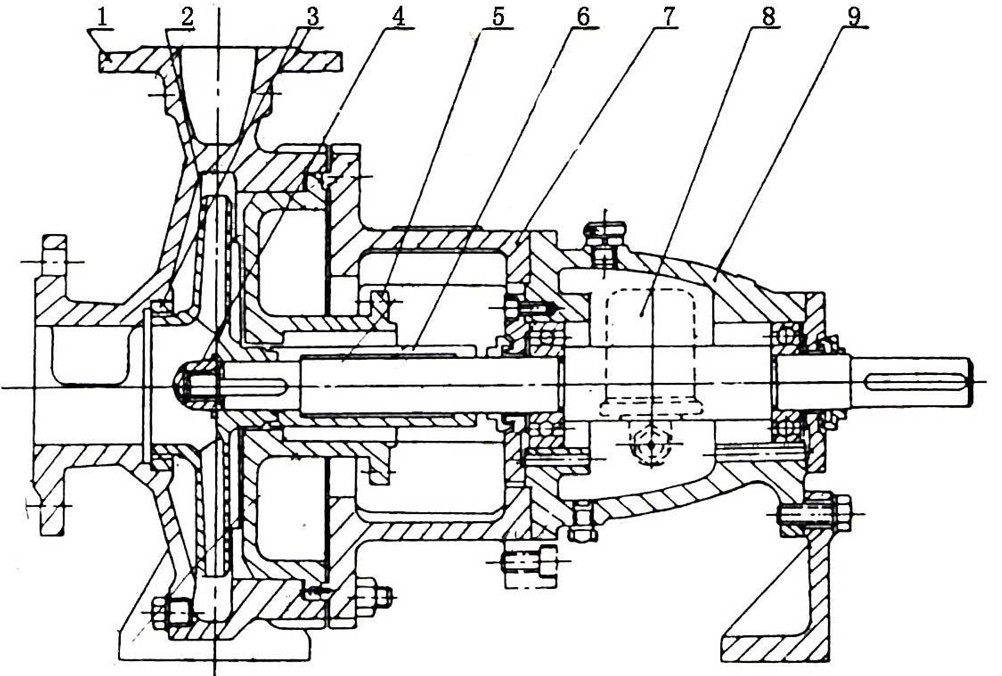

  结构图:

1 泵体 2 叶轮 3 密封环 4 叶轮螺母 5 泵盖 6 密封部件 7 中间支架 8 轴 9 悬架部件

ih化工泵主要是由泵体、叶轮、泵盖、轴、轴套、密封环、叶轮螺母、中间支架、悬架部件等组成,如图所示。该泵采用后开门结构形式,其特点是不用拆卸与泵体连接的进、出口管检修,使维修工作十分方便。悬架体、轴承部件支撑着泵的转子部件。为了平衡轴向力,在叶轮前盖板处设有密封环,在叶轮后盖板上设有背叶片。滚动轴承承受泵的径向力和残余的轴向力。在强腐蚀条件下,有时需要将中间支架用耐腐蚀材料制造。轴封一般采用机械密封,zui常用的是非平衡型内装式单端面机械密封,以防止泄露和进气。根据工作条件也可采用外装机械密封、平衡型机械密封和双端面机机械密封。在某些情况下,还需要密封附加装置,如旋风分离器、孔板、换热器等。对于悬浮颗粒和腐蚀性较弱的介质,的轴封型式是软填料密封,软填料密封由填料环、轴套、软填料等组成。传动由电动机通过加长联轴器传动泵轴。从电动机方向看,泵为顺时针方向旋转。

ih型单级单吸化工离心泵主要用于输送化工流程中有腐蚀性、粘度类似于水的液体,介质温度为-20105℃,必要时可采用适当的冷却措施,以输送更高温度的介质。广泛用于化工、石油、石油化工、冶金、轻工、印染、制药、环保、海水淡化、电力等工业部门。

ih型单级单吸化工离心泵的性能范围:流量q3.4460m3/h,扬程h3.6132m,温度t-20105°c,zui高工作压力为1.6mpa
