知道g型单螺杆泵为什么是这样的结构吗?-尊龙凯时人生就博官网登录

浏览次数:1843发布日期:2021-07-13
  g型单螺杆泵的主要部件由排出室、转子、定子、万向节、中间轴、吸入室、轴封、轴承座等部件组成。结构会根据不同的介质、性能要求、安装形式和应用领域而有所不同。例如,有些螺杆泵的结构采取中间轴置于空心轴内,轴封和轴承安装在空心轴外径上。这种结构的优点是可以大大缩短泵的轴向尺寸,轴封不承受径向力,改善了工作条件。但是,由于采用空心轴,轴封、轴承甚至轴承体的尺寸都增加了。
  有些单螺杆泵没有轴承座。原动机承受螺杆的轴向力,将传动轴与泵端部的法兰连接成一个整体,称为直联泵。在一些螺杆浓浆泵中,泵体(即定子壳体)和轴封做成夹套式,通入蒸汽或冷却水,使粘度高的介质受热后易于流动或冷却高温介质。

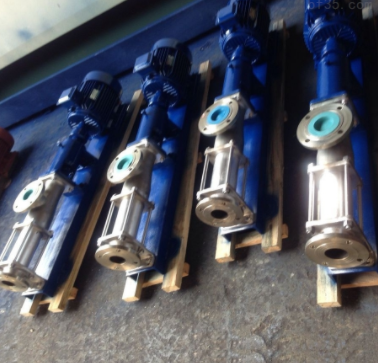

g型单螺杆泵



  对于输送一些流动性较差的粘性介质的g型单螺杆泵,为了使介质易于进入泵内,有的在吸入室的中间轴上装有螺旋给料器。为防止堵塞和便于疏通,这种结构的泵通常在万向节泵体两侧开“窗”;有的甚至在吸入室的螺旋给料机上部安装搅拌桨,将介质搅拌后进入螺旋给料机等。对于输送带中含有长纤维的泵,在转子入口处安装刀具多叶滚刀。其轨迹为椭圆形,配合固定切割刀切割长纤维。食品、医药等工业用泵的结构必须考虑清洗方便快捷。泵内*,无残留介质。
  也有安装在手推车上的水泵,是可以移动的,比如给船舶抽水。必须指出的是,单螺杆泵的结构在不断改进和创新。g型单螺杆泵采油泵创造了一种旋通式抽油杆导轨,它由一个不连接的三叶定子组成。对抽油杆和与抽油杆相连的定子和转子的特点是减少了由于机械和液压摩擦引起的压降和耦合力矩,使转子和定子卡住。
