fg不锈钢螺杆泵工作原理和特性：
g型单螺杆泵是按迥转啮合容积式原理工作的新型泵种。主要工作部件是偏心螺杆（转子）和固定的衬套（定子）。由于该二部件的特殊几何开头分别形成单独的密封容腔。介质由轴向均匀推行流动。内部流速低，容积保持不变。压力稳定，因而不会产生涡流和搅动。每级泵的输出压力为0.6mpa，扬程60m（清水），自吸高度一般在3m以上。因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特性。其流量与转速成正比。传动可采用联轴器直接传动，或采用高速电机，三角带，变速箱等装置变速。g型螺杆泵零件少，结构紧凑，体积小，维修简单，转子和定子是本泵的易损件，结构简单，便于装拆。

fg不锈钢螺杆泵技术选型：

型号	转数 (r/min)	流量 (m3/h)	压力 (mpa)	扬程 m	电机功率 (kw)	必需汽蚀余量 (m)	进口法兰通径 (mm)	出口法兰通径 (mm)	允许颗粒直径 (mm)	允许纤维长度 (mm)
fg10-1	960	0.1	0.8	80	0.55	4	dn25	dn25	0.8	15
fg10-2	960	0.1	1.6	160	0.55	4	dn25	dn25	0.8	15
fg13-1	960	0.4	0.6	60	0.55	4	dn25	dn25	0.8	15
fg13-2	960	0.4	1.2	120	0.55	4	dn25	dn25	0.8	15
fg15-1	960	0.8	0.6	60	0.75	4	dn25	dn25	1	20
fg15-2	960	0.8	1.2	120	0.75	4	dn25	dn25	1	20
fg20-1	960	1.2	0.6	60	0.75	4	dn25	dn25	1.5	25
fg20-2	960	1.2	1.2	120	1.1	4	dn25	dn25	1.5	25
fg25-1	960	2	0.6	60	1.5	4	dn32	dn25	2	30
fg25-2	960	2	1.2	120	2.2	4	dn32	dn25	2	30
fg30-1	960	5	0.6	60	2.2	4	dn50	dn40	2.5	35
fg30-2	960	5	1.2	120	3.0	4	dn50	dn40	2.5	35
fg35-1	960	8	0.6	60	3.0	4	dn65	dn50	3	40
fg35-2	960	8	1.2	120	4.0	4	dn65	dn50	3	40
fg40-1	960	12	0.6	60	4.0	4	dn80	dn65	3.8	45
fg40-2	960	12	1.2	120	5.5	4	dn80	dn65	3.8	45
fg50-1	960	20	0.6	60	5.5	4．5	dn100	dn80	5	50
fg50-2	960	20	1.2	120	7.5	4．5	dn100	dn80	5	50
fg60-1	960	30	0.6	60	11	5	dn125	dn100	6	60
fg60-2	960	30	1.2	120	15	5	dn125	dn100	6	60
fg70-1	720	45	0.6	60	11	5	dgn150	dn125	8	70
fg70-2	720	45	1.2	120	15	5	dn150	dn125	8	70
fg85-1	720	65	0.6	60	15	5	dn150	dn150	10	80
fg85-2	720	65	1.2	120	18.5	5	dn150	dn150	10	80
fg105-1	720	145	0.6	60	22	5	dn200	dn200	15	110
fg105-2	720	145	1.2	120	30	5	dn200	dn200	15	110
fg135-1	720	350	0.6	60	37	5	dn250	dn250	20	150
fg135-2	720	350	1.2	120	45	5	dn250	dn250	20	150

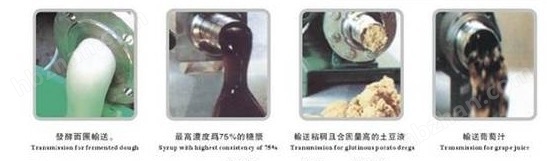

fg不锈钢螺杆泵应用领域：

1、环境保护：工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送。特别适用于油水分离器，板框太滤机等设备。
2、船舶工业：轮底清洗、油水、油渣、油污水等介质的输送。
3、石油工业：输送原油。近年来尤其成功的抽吸地下千料之深的原油与水的混合物，煤田里的煤田所和水的混合物，从而大大降低了机械采油、采煤田气的成本。当油田到了后期，使用螺杆泵往地层内灌注聚合物增加油田采收率。
4、医药、日化：各种粘稠浆、乳化液、各种软膏化装品等的输送。
5、食品罐头业：各种粘稠淀粉、食油、蜂蜜、糖酱、果浆、奶油、鱼糜肉糜以及其下脚料的输送。
6、酿造业：各种发酵粘船工液、浓酒糟、粮食制品渣、各种酱类、浆和含有块状固态物的粘液等。
7、建筑工业：水泥沙浆、石灰浆、涂料及其它糊状体的喷涂与输送。
8、采矿工业：矿井内的含固体颗粒的地下和污浆水等排送到地面。
9、化学工业：各种悬浮液、油脂、各种胶体浆、各种粘合剂。
10、印刷、造纸工业：高粘度油墨、墙纸的pvc高分子塑料糊和各种浓度的纸浆，短纤维浆料的输送。
