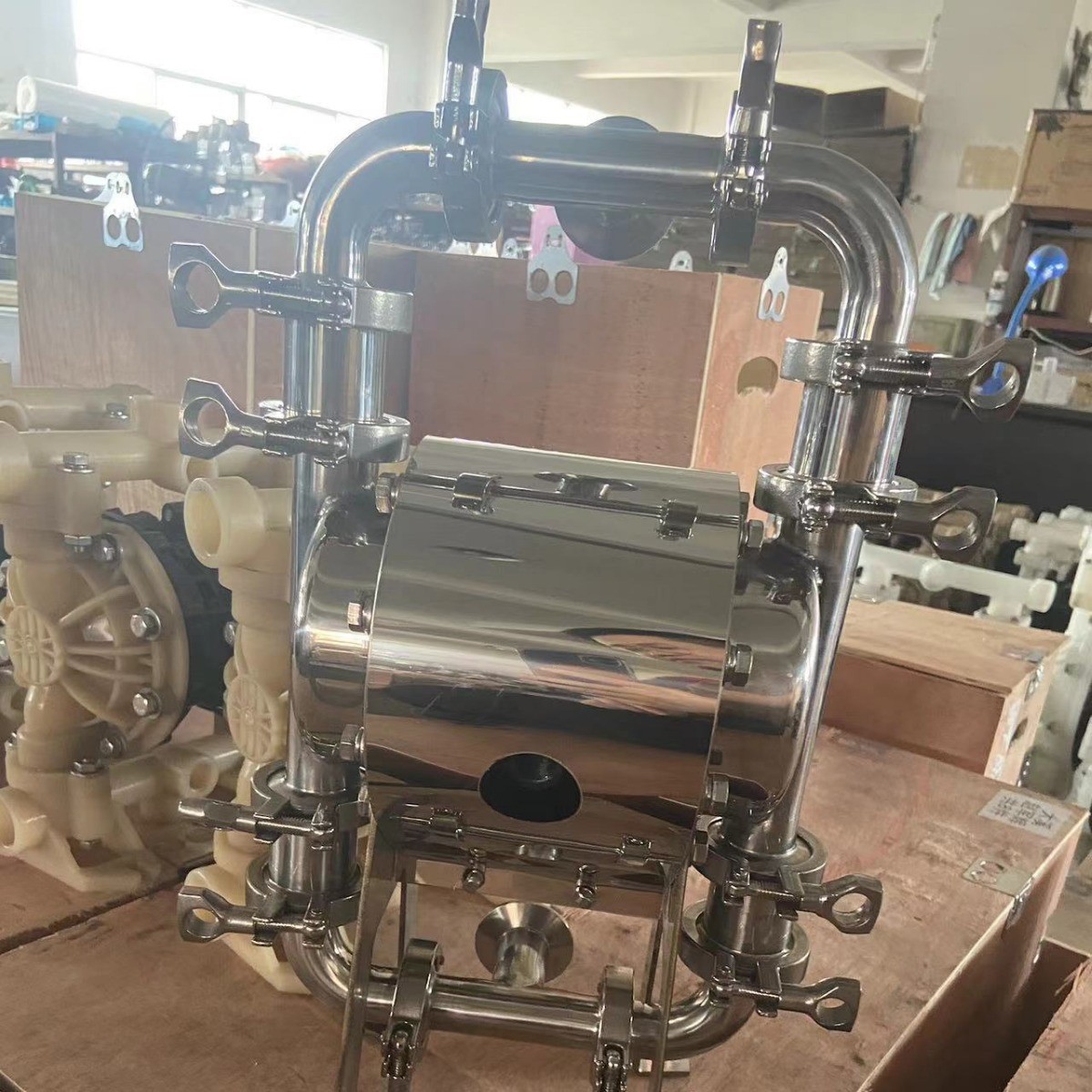

qby3-w不锈钢卫生级气动隔膜泵工作原理:
在卫生级隔膜泵的两个对称工作腔中,各装有一块有弹性的隔膜,连杆将两块隔膜结成一体,压缩空气从泵的进气接头进入配气阀室后,推动b工作腔的隔膜,驱动连杆联结的隔膜同步运动。与此同时,a工作腔内的气体从其隔膜的背面排出泵外。当活塞达到行程重点,配气阀机构则自动的将压缩空气引入另一工作腔,推动隔膜泵朝反向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置两个单向球阀,隔膜的往复运动,造成工作腔内容积的改变,驱使两个单向球阀交替的开启和关闭,从而使液体连续的吸入和排出。
qby3-w气动隔膜泵与其他隔膜泵z明显的区别在于配气阀结构。qby3-w气动隔膜泵配气阀结构取消了传统的“o"形环和柱形阀芯结构的配气阀。采用三相先导式,消除了配气阀死点和泵停机现象。提供了可靠的换向装置来避免停机。本隔膜泵具有更大的流量,更好的输送性能。
qby3-w气动隔膜泵设计简单、使用可靠,寿命长久,所有配气阀部件可在不拆开整机的情况下进行更换。所有铝质零部件经特殊处理能在腐蚀环境中坚固耐用。
qby3-w不锈钢卫生级气动隔膜泵特点:
1、采用精密铸造,表面光滑整洁,并具有更高的强度。
2、阀球采用专用机进一步研磨加工,圆整度高,密封性能好。
3、精确计算膜片移动距离,降低膜片受力,具有更长的使用寿命。
4、快速接头连接设计,密封性能好,实际干吸可达4-7米。
5、三段式上下盖,安装拆卸清洗灵活方便。
6、一体式设计的膜片护块,具有优异的耐压,耐高温性能,广泛应用于压滤机行业。
7、膜片连杆采用耐磨不锈钢,具有更好的耐腐蚀性,更长的寿命。
