cqf型耐腐蚀塑料磁力泵-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-02
  • 产品型号:
  • 简单描述
  • cqf型耐腐蚀塑料磁力驱动泵是我公司在mp塑料磁力泵的基础上开发的一种新型的耐腐蚀塑料磁力泵,该泵具有体积小、质量轻、无泄漏、环保节能。该磁力驱动泵是医药电子、石油化工、食品酿造、科研实验、环保工程输送液体的安全放心产品。
详细介绍

cqf型耐腐蚀塑料磁力驱动泵概述:

cqf塑料磁力驱动泵是利用永磁联轴器工作原理无接触的传递扭矩的新型泵,当原动机带动外磁钢转动时,通过磁场的作用驱动内磁钢转子同步旋转,而内磁钢转子和叶轮连成一体,从而达到无接触带动叶轮转动之目的。由于液体被封闭在静止的隔离套内,所以磁力泵是一种全封闭、无泄漏的产品,因此*杜绝了机械密封离心泵不可避免的跑、冒、滴、漏的弊病。

   在石油、化工、制药、电子等众多领域,越来越多的厂家,对其输送的介质都要求无泄漏的工艺环境,迫切需要选择理想的泵型,我公司生产的cqf系列磁力泵吸收了国内外水平的磁力泵生产新技术、新材料、新工艺,成功的解决了目前国内磁力泵的隔离套、叶轮等部件易损坏的技术难题,使其性能更加*。cqb、imd、cq、cqf系列磁力泵经过使用单位长时间的生产性连续运行考验,越来越多的用户确信他们所选的是zui安全、zui可靠的泵型,我们将一如既往的为广大用户提供更加优质的服务。

cqf型耐腐蚀塑料磁力驱动泵特点:

工程塑料磁力泵以静密封取代动密封,利用磁力耦合间接驱动,*消除了滴漏的烦恼,绝不污染使用场地。是化工流程中杜绝跑、冒、滴、漏现象,消除环境污染,创造“无泄漏车间”、“无泄漏工厂”,实现安全、文明生产的理想用泵。

cqf型耐腐蚀塑料磁力驱动泵用途:

cqf系列塑料磁力驱动泵的过流部件采用工程塑料增强聚丙稀(pp)制成,广泛应用于石油、化工、制药、电镀、环保、水处理、国防等部门,是输送易燃、易爆、有毒和贵重液体的理想设备,是创建无泄漏、无污染文明车间的*选择。适用温度:-20℃~60℃。

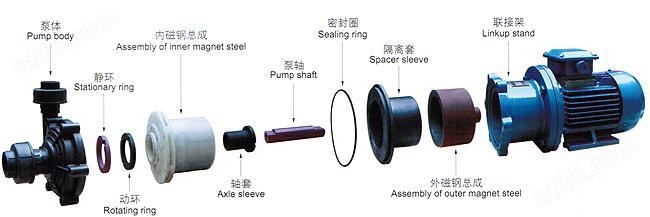

cqf型耐腐蚀塑料磁力驱动泵结构图:

注:1、泵体:增强聚丙稀; 2、静环:碳化硅或氧化铝陶瓷;3、动环:填充f4;4、叶轮:增强聚丙稀;5、密封圈:氟橡胶;6、隔板:增强聚丙稀;7、隔离套:增强聚丙稀;8、外磁:ht200 永磁体;9、转子:增强聚丙稀 永磁体;10、主轴:碳化硅或氧化铝陶瓷;11 轴承:填充f4;12、支架:ht200。

cqf型耐腐蚀塑料磁力驱动泵选型参数:

型 号

口径

流量 (m3/h)

扬程 (m)

电机功率 (kw)

电 压

(v)

材 质

进口(mm)

出口(mm)

10cqf-3

10

8

0.9

3

0.01

220

14cqf-5

14

10

1.2

5

0.12

220/380

16cqf-8

15

15

1.8

8

0.12

220/380

20cqf-12

25

18

3

12

0.37

220/380

25cqf-15

25

20

5.4

15

1.1

380

32cqf-15

32

25

6.5

15

1.1

380

32cqf-25

32

25

4.8

25

1.1

380

40cqf-20

40

32

10.8

20

2.2

380

50cqf-25

50

40

14.4

25

3

380

50cqf-32

50

40

12.5

32

4

380

65cqf-25

65

50

25

25

5.5

380

65cqf-32

65

50

25

32

5.5

380

注:表中20cqf-12---65cqf-32都可配防爆电机

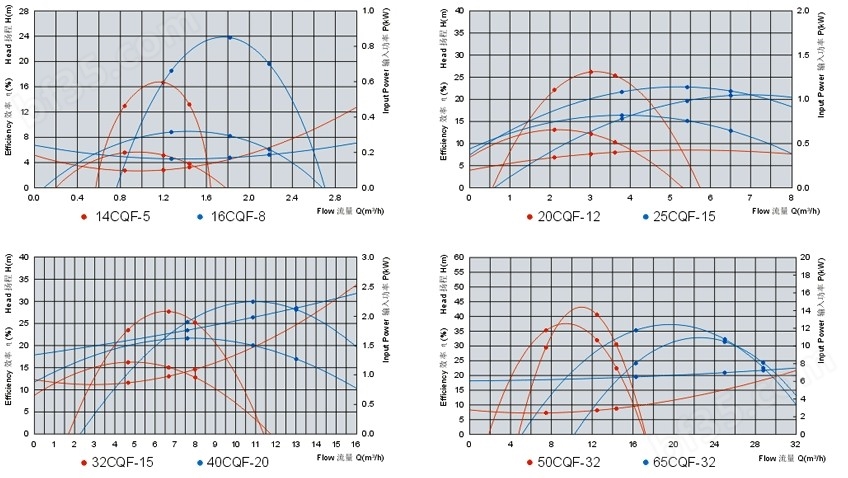

cqf型耐腐蚀塑料磁力驱动泵性谱图:

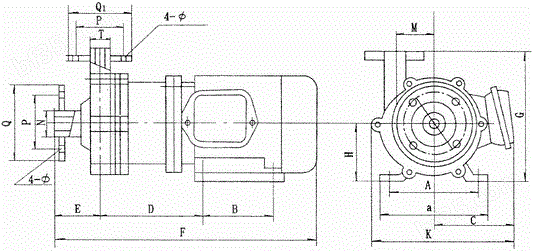

cqf型耐腐蚀塑料磁力驱动泵安装与使用:

型号

a

b

c

d

e

f

g

h

j

a

k

m

n

机座螺孔

p

p1

q

q1

φ

φ1

25cqf-15

125

100

140

189.5

67.5

460

205

90



160

240

71.5



φ12

75

65

100

90

12

10

32cqf-15

125

100

140

189.5

67.5

460

205

90



160

240

71.5



φ12

90

75

120

100

12

10

32cqf-25

125

100

140

189.5

67.5

460

230

90



160

260

85



φ12

90

75

120

100

12

10

40cqf-20

140

120

155

235

75

545

220

100



180

290

78.5



φ12

100

90

130

120

14

14

40cqf-32

190

140

190

271

80

620

260

112



245

336

91



φ12

100

90

130

120

14

14

50cqf-25

190

140

190

271

80

620

260

112



245

336

91



φ12

110

100

140

130

14

14

50cqf-40

190

140

190

271

80

620

260

112



245

336

91



φ12

110

100

140

130

14

14

65cqf-25

216

140

200

305

90

695

300

132



280

350

91



φ12

130

110

160

140

14

14

1、磁力泵应水平安装,不宜竖立,塑料泵不得承受管路重量,对于特殊垂直安装的场合,电机务必朝上。
2、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配底阀。
3、泵使用前应进行检查,电机风叶转动要灵活,无卡住及异常声响,各紧固件要紧固。
4、查电机旋转方向是否与磁力泵转向标记*。
5、电机启动后,缓慢打开排出阀,待泵进入正常工作状态后,再将排出阀调到所需开度。
6、泵停止工作前,应先关闭排出阀门,然后关闭吸入管阀门.

cqf型耐腐蚀塑料磁力驱动泵使用事项:
1、因磁力泵轴承的冷却和润滑是靠被输送的介质,所以禁止空运转,同时避免在工作中途停电后再启动时所造成载时空载运转。
2、当抽吸液面高于泵轴心线时,起动前打开吸入管道阀门即可,若抽吸液面低于泵轴心线时,管道需配底阀
3、泵使用中环境应小于40℃、电机温升不得超过75℃。
4、被输送的介质及其温度应在泵材允许范围内。工程塑料泵的使用温度<60℃,金属泵的使用温度小于100℃,输送吸入压力不大于0.2mpa,zui大工作压力1.6mpa、密度不大于1600kg/m3,粒度不大于30×10-6m2/s的不含硬颗料和纤维的液体。
5、对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。

cqf型耐腐蚀塑料磁力泵故障原因及排除方法:

故障现象

原 因 分 析

排 除 方 法

泵不出水

1、 水泵反转

1、 调整电机旋转方向

2、 进水管漏气

2、 杜绝漏气

3、 泵腔储水不足

3、 增加储水量

4、 电压太高、启动时联轴器打滑

4、 调整电压

5、 吸程太高

5、 降低泵安装位置

6、没有灌水或泵内不足

6、 放净空气、灌满水

7、叶轮受阻不转

7、请先叶轮、泵壳、隔离套

8、底阀堵死或锈死

8、清洗杜塞物和修理底阀

流量不足

1、 吸入管径大小或堵塞

1、 调换或清洗进水管

2、 叶轮流道阻塞

2、 清洗叶轮

3、 扬程过高

3、 开大出水阀

4、 转速不够、

4、 恢复额定转速

5、叶轮磨损或腐蚀严重

5、更换叶轮

6、扬程过高或吸程过高额定

6、降低扬程、降低泵的安装位置

7、吸入管路空气漏进

7、拒绝漏气

8、密封环严重磨损

8、更换密封环

扬程过低

1、 流量过大

1、 关小出水阀

2、 转速太低

2、 恢复额定转速

澡音太大

1、 泵轴严重磨损

1、 更换泵轴

2、 轴承严重磨损

2、 更换轴承

3、 外磁钢或内磁钢与隔离套接触

3、 拆除泵头重新组装

4、 密封环与叶轮研磨

4、 更换止推环、密封环

5、 泵没有固定好

5、 重新固定好

漏液

1、   o型密封圈损坏

1、 更换o型密封圈
