slb便拆立式单级双吸离心泵主要特点:
slb系列立式便拆式单级双吸离心泵,是我公司根据市场需要,专门为城市供水、供暖、空调制冷等行业生产的国内型的双吸泵。该系列产品广泛用于自来水厂、泵站、电站、空调循环用水、采暖用热水循环、工业供水系统、消防系统、船舶工业、亦适合炼油工业中一般性用途。
slb型泵采用了目前国内外*秀的水利模型,性能稳定 、效率高。产品结构紧凑、运行平稳振动小,安装维修方便。该系列泵达到先进水平。
slb便拆立式单级双吸离心泵性能范围
出口直径:dn=125~350mm
流量范围(额定点):q=100~1680m3/h
扬程范围(额定点):h==6.8~123m

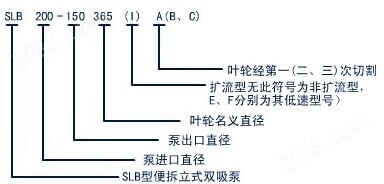

slb便拆立式单级双吸离心泵型号意义:
slb便拆立式单级双吸离心泵水力性能:
1.采用计算机对泵的水利模型进行优化设计,slb双吸泵具有高效率和显著的抗汽蚀性能,该系列泵与国内同类产品相比,效率要高出1~3%,抗汽蚀性能也有所提高。
slb便拆立式单级双吸离心泵工作条件:
系统zui高工作压力为2.5mpa;即泵出口压力=泵入口压力 泵扬程≤2.5mpa。根据泵承受的zui大压力,泵体和甏盖材质采用灰口铸铁(1.6mpa)、球墨铸铁(2.0mpa)、铸钢(2.5mpa,包括不锈钢)。在订货时请注明泵的承压情况或材质。
2.工作介质为温度不超过100°c的清水或物理化学性质类似清水的其他液体。
slb便拆立式单级双吸离心泵结构特点:
1.结构紧凑,占地空间小;进出口在同一条水平线上,安装方便。采用便拆结构是泵在检修时不需拆卸进出口管路和电机。转子为一组合件,只需卸下中间联轴器,转子部件便可逐一取出,检修十分方便。这仪优点对更换大功率泵的轴承和机械密封等易损件尤为明显。
2.转子部件轴向尺寸短因而刚性好,而且泵与电机架、电机架与电机、联轴器之前的连接均为止口联接,组件同心度高。同时优秀的水力模型几乎没有轴向力和径向力,因而运行平稳、噪音低、振动小。
3.泵轴采用独立的轴承支承,保证电机长期安全地运行,泵轴承采用油脂润滑,轴承压盖没有加油油杯。密封 采用机械密封,密封摩擦副采用石墨对碳化钨,不泄露,使用寿命长。
密封:
采用机械密封,密封磨擦副采用石墨对碳化钨,不泄露,使用寿命长。
slb便拆立式单级双吸离心泵性能参数表:
型号 | 流量 | 扬程 | 效率 | 电机功率 | 转速 | 汽蚀余量 |
capcity m3/h | h (m) | n (﹪) | p (kw) | speed (rymin) | (npsh)r (m) | |
150-400i | 320 | 50 | 79.2 | 75 | 1450 | 4.8 |
150-400ia | 300 | 45 | 78.8 | 55 | 1450 | 4.8 |
150-400ib | 280 | 40 | 78.7 | 45 | 1450 | 4.8 |
150-400ic | 260 | 35 | 78.5 | 37 | 1450 | 4.8 |
150-400 | 200 | 50 | 79.1 | 45 | 1450 | 4.8 |
150-400a | 187 | 45 | 78.9 | 37 | 1450 | 4.8 |
150-400b | 175 | 40 | 78.2 | 37 | 1450 | 4.8 |
150-400c | 167 | 35 | 77.9 | 30 | 1450 | 4.8 |
150-320i | 320 | 32 | 78.3 | 45 | 1450 | 4.7 |
150-320ia | 300 | 28 | 77.1 | 37 | 1450 | 4.7 |
150-320ib | 280 | 24 | 76.8 | 30 | 1450 | 4.7 |
150-320 | 200 | 32 | 77.9 | 30 | 1450 | 4.7 |
150-320a | 187 | 28 | 77.3 | 22 | 1450 | 4.7 |
150-320b | 175 | 24 | 76.9 | 18.5 | 1450 | 4.7 |
150-260i | 320 | 22 | 80.2 | 30 | 1450 | 4.6 |
150-260ia | 300 | 18 | 79.5 | 22 | 1450 | 4.6 |
150-260ib | 280 | 14 | 78.8 | 15 | 1450 | 4.6 |
200-480i | 480 | 65 | 81.5 | 132 | 1450 | 4.2 |
200-480ia | 450 | 58 | 81.2 | 110 | 1450 | 4.2 |
200-480ib | 420 | 50 | 81.1 | 90 | 1450 | 4.2 |
200-480ic | 380 | 45 | 80.2 | 75 | 1450 | 4.2 |
200-480 | 280 | 65 | 81.4 | 75 | 1450 | 4.2 |
200-480a | 260 | 58 | 81.2 | 75 | 1450 | 4.2 |
200-480b | 240 | 52 | 81.3 | 55 | 1450 | 4.2 |
200-480c | 220 | 45 | 80.5 | 45 | 1450 | 4.2 |
200-390i | 480 | 45 | 81.5 | 90 | 1450 | 3.8 |
200-390ia | 465 | 39 | 80.2 | 75 | 1450 | 3.8 |
200-390ib | 450 | 30 | 79.5 | 55 | 1450 | 3.8 |
200-390 | 280 | 45 | 81.2 | 55 | 1450 | 3.8 |
200-390a | 260 | 39 | 80.3 | 45 | 1450 | 3.8 |
200-390b | 235 | 30 | 79.6 | 30 | 1450 | 3.8 |
200-300i | 450 | 25 | 82.5 | 45 | 1450 | 3.6 |
200-300ia | 430 | 21 | 81.7 | 37 | 1450 | 3.6 |
200-300ib | 410 | 18 | 81.2 | 30 | 1450 | 3.6 |
250-410i | 720 | 44 | 81.5 | 132 | 1450 | 4.2 |
250-410ia | 650 | 38 | 80.8 | 110 | 1450 | 4.2 |
250-410ib | 600 | 30 | 80.2 | 75 | 1450 | 4.2 |
250-410 | 550 | 40 | 81.2 | 90 | 1450 | 4.2 |
250-410a | 510 | 35 | 80.3 | 75 | 1450 | 4.2 |
250-410b | 480 | 30 | 79.8 | 55 | 1450 | 4.2 |
250-410c | 450 | 24 | 79.3 | 45 | 1450 | 4.2 |
250-320i | 720 | 20 | 84.2 | 55 | 1450 | 3.8 |
250-320ia | 650 | 17 | 83.8 | 45 | 1450 | 3.8 |
250-320ib | 600 | 14 | 81.2 | 37 | 1450 | 3.8 |
300-480i | 1200 | 60 | 82.8 | 280 | 1450 | 4.6 |
300-480ia | 1080 | 52 | 81.2 | 220 | 1450 | 4.6 |
300-480ib | 1000 | 45 | 80.7 | 200 | 1450 | 4.6 |
300-480ic | 950 | 38 | 80.3 | 160 | 1450 | 4.6 |
300-480 | 820 | 60 | 81.5 | 200 | 1450 | 4.6 |
300-480a | 750 | 52 | 80.2 | 160 | 1450 | 4.6 |
300-480b | 700 | 45 | 79.5 | 132 | 1450 | 4.6 |
300-480c | 650 | 38 | 78.8 | 110 | 1450 | 4.6 |
300-350 | 820 | 32 | 82.5 | 110 | 1450 | 4.4 |
300-350a | 750 | 28 | 81.2 | 90 | 1450 | 4.4 |
300-350b | 700 | 24 | 80.3 | 75 | 1450 | 4.4 |
300-350c | 650 | 20 | 79.5 | 55 | 1450 | 4.4 |
350-480i | 1350 | 60 | 84.1 | 315 | 1450 | 6.3 |
350-480ia | 1300 | 50 | 83.8 | 250 | 1450 | 6.3 |
350-480ib | 1200 | 42 | 82.7 | 200 | 1450 | 6.3 |
350-480ic | 1150 | 35 | 81.8 | 160 | 1450 | 6.3 |
350-380 | 1080 | 30 | 82.2 | 132 | 1450 | 5.8 |
350-380a | 980 | 26 | 81.7 | 110 | 1450 | 5.8 |
350-380b | 900 | 22 | 80.5 | 75 | 1450 | 5.8 |
