g型不锈钢单螺杆泵,g型单螺杆泵参数-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-02
  • 产品型号:  g型
  • 简单描述
  • g型不锈钢单螺杆泵主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。该泵零件少,结构紧凑,体积小,维修简便。用于工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送。特别适用于油水分离器,板框压滤机等设备。
详细介绍


一、g型不锈钢单螺杆泵产品概述及工作原理:
   g型单螺杆泵是按迥转啮合容积式原理工作的新型泵种,主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。
    由于该两部件的特殊几何形状,分别形成单独的密封容腔,介质由轴向均匀推行流动,内部流速低,容积保持不变,压力稳定,因而不会产生涡流和搅动。每级泵的输出压力为0.6mpa,扬程60m(清水),自吸高度一般在6m,适用于输送介质温度80℃以下(特殊要求可达150℃)。
    因此单螺杆泵定子选用多种弹性材料制成,所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送,有一般泵种所不能胜任的特点。其流量与转速成正比。
   单螺杆泵传动可采用联轴器直接传动,或采用调速电机,三角带,变速箱等装置变速。
     g型单螺杆泵零件少,结构紧凑,体积小,维修简便,转子和定子是本泵的易损件,结构简单,便于装拆。

二、g型不锈钢单螺杆泵技术参数:
流量:0-150m3/h;
扬程:60-120m;
功率:0.75-37kw;
转速:500-960r/min;
口径:20-135mm;
温度:-15-200℃

型号 流量
(m3/h)
压力
(mpa)
允许zui
高转数
(r/min)
电机
功率
(kw)
必需汽
蚀余量
(m)
进口法
兰通径
(mm)
出口法
兰通径
(mm)
允许颗
粒直径
(mm)
允许纤
维长度
(mm)
g20-1 0.8 0.6 960 0.75 4 25 25 1.5 25
g20-2 1.2 1.5
g25-1 2 0.6 960 1.5 32 25 2 30
g25-2 1.2 2.2
g30-1 5 0.6 960 2.2 50 40 2.5 35
g30-2 1.2 3
g35-1 8 0.6 960 3 65 50 3 40
g35-2 1.2 4
g40-1 12 0.6 960 4 80 65 3.8 45
g40-2 1.2 5.5
g50-1 14 0.6 720 5.5 4.5 100 80 5 50
g50-2 1.2 7.5
g60-1 22 0.6 720 11 5 125 100 6 60
g60-2 1.2 15
g70-1 38 0.6 720 11 150 125 8 70
g70-2 1.2 18.5
g85-1 56 0.6 630 15 150 150 10 80
g85-2 1.2 30
g105-1 100 0.6 500 30 200 200 15 110
g105-2 1.2 55
g135-1 150 0.6 400 45 250 250 20 150
g135-2 1.2 90


单级,由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数

型号 压力0.3mpa 压力0.6mpa 可调转数
转数
(r/min)
流量
(m3/h)
电动机
功率
(kw)
转数
(r/min)
流量
(m3/h)
电动机
功率
(kw)
转数
(r/min)
流量
(m3/h)
电动机
功率
(kw)
g20-1 960 0.96 0.75-6级 960 0.8 0.75-6级 125~1250 0.1~1.5 1.1
720 0.8 0.55-8级 720 0.5 0.75-8级
510 0.4 0.55-4级/齿轮箱 510 0.3 0.75-4级/齿轮箱
g25-1 960 2.4 0.75-6级 960 2 1.5-6级 125~1250 0.1~3 1.5
720 1.5 0.55-8级 720 1.27 1.1-8级
510 1.08 0.55-4级/齿轮箱 510 0.9 1.1-4级/齿轮箱
g30-1 960 3.6 1.5-6级 960 3 2.2-6级 125~1250 0.2~4 2.2
720 2.28 1.1-8级 720 1.9 1.5-8级
510 1.63 1.1-4级/齿轮箱 510 1.35 1.5-4级/齿轮箱
g35-1 720 4.8 2.2-8级 720 4.04 3-8级 125~890 0.3~5 3
510 3.36 1.5-4级/齿轮箱 510 2.8 2.2-4级/齿轮箱
380 1.92 1.1-4级/齿轮箱 380 1.60 1.5-4级/齿轮箱
g40-1 510 6.8 2.2-4级/齿轮箱 510 5.6 3-4级/齿轮箱 125~890 0.3~10 4
380 5.1 1.5-4级/齿轮箱 380 4 2.2-4级/齿轮箱
252 2.65 1.1-6级/齿轮箱 252 2.2 1.5-6级/齿轮箱
g50-1 510 13.8 4-4级/齿轮箱 510 11.5 5.5-4级/齿轮箱 80~750 1~18 5.5
380 10.2 4-4级/齿轮箱 380 7.5 5.5-4级/齿轮箱
252 5.6 3-6级/齿轮箱 252 4.4 5.5-6级/齿轮箱
g60-1 510 20.8 7.5-4级/齿轮箱 510 16 11-4级/齿轮箱 63~630 1~20 11
380 15.6 7.5-4级/齿轮箱 380 12 11-4级/齿轮箱
252 7.8 5.5-6级/齿轮箱 252 6 7.5-6级/齿轮箱
g70-1 510 26 11-4级/齿轮箱 510 20 11-4级/齿轮箱 56~560 1~22 11
380 17 7.5-4级/齿轮箱 380 13 11-4级/齿轮箱
252 9.1 7.5-6级/齿轮箱 252 7 7.5-6级/齿轮箱
g85-1 380 32 11-4级/齿轮箱 380 25 15-4级/齿轮箱 37~370 2~24 15
252 21 7.5-6级/齿轮箱 252 16 11-6级/齿轮箱
189 11 5.5-8级/齿轮箱 189 8 11-8级/齿轮箱
g105-1 380 80 15-4级/齿轮箱 380 65 22-4级/齿轮箱 29~290 3~50 22
252 44 15-6级/齿轮箱 252 34 22-6级/齿轮箱
189 29 11-8级/齿轮箱 189 22 15-8级/齿轮箱
g135-1 380 132 37-4级/齿轮箱 380 120 45-4级/齿轮箱 18~180 3~56 45
252 95 30-6级/齿轮箱 252 80 37-6级/齿轮箱
189 65 18.5-6级/齿轮箱 189 53 30-8级/齿轮箱


双级,由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数

型号 压力0.8mpa 压力1.2mpa 可调转数
转数
(r/min)
流量
(m3/h)
电动机
功率
(kw)
转数
(r/min)
流量
(m3/h)
电动机
功率
(kw)
转数
(r/min)
流量
(m3/h)
电动机
功率
(kw)
g20-2 960 0.96 1.5-6级 960 0.8 1.5-6级 125~1250 0.1~1.5 1.5
720 0.8 1.1-8级 720 0.5 1.5-8级
510 0.4 1.1-4级/齿轮箱 510 0.3 1.1-4级/齿轮箱
g25-2 960 2.4 1.5-6级 960 2 2.2-6级 125~1250 0.1~3 2.2
720 1.5 1.1-8级 720 1.27 1.5-8级
510 1.08 1.1-4级/齿轮箱 510 0.9 1.5-4级/齿轮箱
g30-2 960 3.6 3-6级 960 3 3-6级 125~1250 0.2~4 3
720 2.28 1.5-8级 720 1.9 2.2-8级
510 1.63 1.5-4级/齿轮箱 510 1.35 2.2-4级/齿轮箱
g35-2 720 4.8 3-8级 720 4.04 4-8级 125~890 0.3~5 4
510 3.36 2.2-4级/齿轮箱 510 2.8 3-4级/齿轮箱
380 1.92 1.5-4级/齿轮箱 380 1.60 2.2-4级/齿轮箱
g40-2 510 6.8 4-4级/齿轮箱 510 5.6 5.5-4级/齿轮箱 125~890 0.3~10 5.5
380 5.1 3-4级/齿轮箱 380 4 4-4级/齿轮箱
252 2.65 2.2-6级/齿轮箱 252 2.2 3-6级/齿轮箱
g50-2 510 13.8 5.5-4级/齿轮箱 510 11.5 7.5-4级/齿轮箱 80~750 1~18 7.5
380 10.2 4-4级/齿轮箱 380 7.5 5.5-4级/齿轮箱
252 5.6 3-6级/齿轮箱 252 4.4 5.5-6级/齿轮箱
g60-2 510 20.8 15-4级/齿轮箱 510 16 15-4级/齿轮箱 63~630 1~20 15
380 15.6 11-4级/齿轮箱 380 12 15-4级/齿轮箱
252 7.8 7.5-6级/齿轮箱 252 6 11-6级/齿轮箱
g70-2 510 26 15-4级/齿轮箱 510 20 18.5-4级/齿轮箱 56~560 1~22 18.5
380 17 11-4级/齿轮箱 380 13 15-4级/齿轮箱
252 9.1 11-6级/齿轮箱 252 7 11-6级/齿轮箱
g85-2 380 32 18.5-4级/齿轮箱 380 25 22-4级/齿轮箱 37~370 2~24 22
252 21 15-6级/齿轮箱 252 16 18.5-6级/齿轮箱
189 11 15-8级/齿轮箱 189 8 15-8级/齿轮箱
g105-2 380 80 30-4级/齿轮箱 380 65 37-4级/齿轮箱 29~290 3~50 37
252 44 30-6级/齿轮箱 252 34 30-6级/齿轮箱
189 29 22-8级/齿轮箱 189 22 22-8级/齿轮箱
g135-2 380 132 55-4级/齿轮箱 380 120 75-4级/齿轮箱 18~180 3~56 75
252 95 55-6级/齿轮箱 252 80 75-6级/齿轮箱
189 65 37-8级/齿轮箱 189 53 45-8级/齿轮箱

三、g型不锈钢单螺杆泵的使用范围:
    g型单螺杆泵主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。采用无毒无味的食用橡胶,工作温度可达120摄氏度,如果采用高温120摄氏度—350摄氏度时可同本单位。由于该二部件的特殊几何开头分别形成单独的密封容腔。介质由轴向均匀推行流动。内部流速代低,容积保持不变。压力稳定,因而不会产品涡流和搅动。每级泵的输出压力为0.6mpa—1.2mpa,扬程60m—120m(清水),自吸高度一般在3m以上。

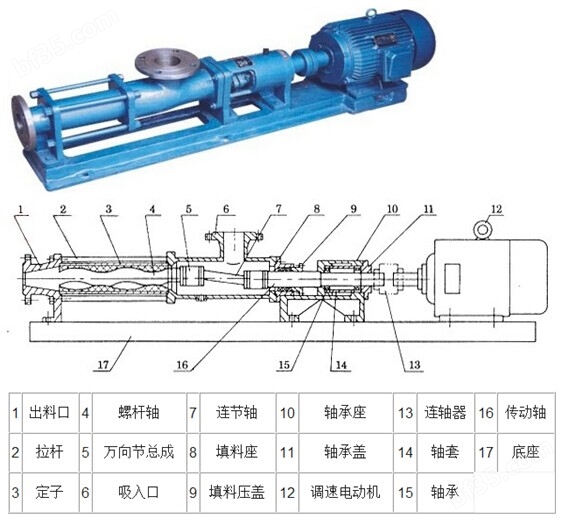

四、g型单螺杆泵的结构简图:


五、g型单螺杆泵的使用指导
4.1 g型单螺杆泵的起动
螺杆泵应在吸排停止阀全开的情况下起动,以防过载或吸空。
螺杆泵虽然具有干吸能力,但是必须防止干转,以免擦伤工作表面。
假如泵需要在油温很低或粘度很高的情况下起动,应在吸排阀和旁通阀全开的情况下起动,让泵起动时的负荷zui低,直到原动机达到额定转速时,再将旁通阀逐渐关闭。
当旁通阀开启时,液体是在有节流的情况下在泵中不断循环流动的,而循环的油量越多,循环的时间越长,液体的发热也就越严重,甚至使泵因高温变形而损坏,必须引起注意。
4.2 g型单螺杆泵的运转
螺杆泵必须按既定的方向运转,以产生一定的吸排。
泵工作时,应注意检查压力、温度和机械轴封的工作。对轴封应该允许有微量的泄漏,如泄漏量不超过20-30秒/滴,则认为正常。假如泵在工作时产生噪音,这往往是因油温太低,油液粘度太高,油液中进入空气,联轴节失中或泵过度磨损等原因引起。
4.3 g型单螺杆泵的停车
泵停车时,应先关闭排出停止阀,并待泵*停转后关闭吸入停止阀。
4.4 g型单螺杆泵维护
    螺杆泵因工作螺杆长度较大,刚性较差,容易引起弯曲,造成工作失常。对轴系的连接必须很好对中;对中工作是在安装定位后进行,以免管路牵连造成变形;连接管路时应独立固定,尽可能减少对泵的牵连等。此外,备用螺杆,在保存时采用悬吊固定的方法,避免因放置不平而造成的变形公元前三世纪,阿基米德发明的螺旋杆,可以平稳连续地将水提至几米高处,其原理仍为现代螺杆泵所利用。

六、g型不锈钢单螺杆泵使用注意事项
1.g型单螺杆泵 严禁在无介质情况下空运转,以免损坏定予。
2.g型单螺杆泵使用前必先确定运转方向,不得反转。
3.单螺杆泵输送高粘度或含颗粒及腐蚀性的介质后,应用水或溶济进行冲洗,防止阻塞,以免下次起动困难。
4.单螺杆泵新安装或停机数天后的g型单螺杆泵,不能立即起动,应先向g型单螺杆泵体内注入适量机油,再用管子钳板动几转后才可起动。
5.单螺杆泵冬季应排队积液,防止冻裂。
6.单螺杆泵在运行中如发生异常情况,应立即停车检查原因,排除故障。
7.g型单螺杆泵使用过程中轴承箱内应定期加润滑油,发现轴端有渗流时,要及时处理或调换油封。

七、g型单螺杆泵与其他常用水泵对比的优点:
1.与隔膜泵相比g型单螺杆泵可输送各种混合杂质含有气体及固体颗粒或纤维的介质,也可输送各种腐蚀性物质;
2.与离心泵相比g型单螺杆泵无需安装阀门,流量是稳定的线性流动;
3.与柱塞泵,隔膜泵及齿轮泵不同的是,不锈钢g型单螺杆泵可用于药剂填充和计量;
4.与齿轮油泵相比,不锈钢螺杆泵可输送高粘度的物质。
