hbf、hbfx型小型直联式不锈钢离心泵-尊龙凯时人生就博官网登录

更新时间： 2024-07-02
产品型号：
简单描述
hbf、hbfx型小型直联式不锈钢离心泵具有体积小、结构紧凑、安装简单、耐腐蚀、卫生、半开式叶轮设计等特点，可以输送卫生食品流体、化工腐蚀性液体还能输送有杂质的污水和工业流体原料。广泛应用于石油、化工、电力、食品、医药、造纸、冶金、能源、楼宇、市政工程、污水处理、环保、给排水等各个领域。

在线询价联系尊龙凯时平台入口

详细介绍

hbf、hbfx型小型直联式不锈钢离心泵产品特点：
hbf/hbfx型小型不锈钢耐腐蚀离心泵是我公司自行研制的不锈钢耐腐蚀离心泵，两面三刀系列泵的叶轮有的采用半开式结构形式，有的则采用闭式结构形式，另外，泵与电机的联接方式又有直和带轴承托架式两种，所有泵的轴封均采用目前西德较先进的悬臂式技术的机械密封，由于我厂产品集优良结构、性能、造形于一身，兼过流零部件及连接架采用优质不锈钢材料制造，所以，两系列产品具有耐腐蚀性能可靠，使用、维护方便、结构紧凑、能耗低、密封性能好等一系列优点。

hbf/hbfx型小型不锈钢耐腐蚀泵材质说明：
1、过流零件及连接架：1cr18ni9ti不锈钢
2、机械密封：静环：陶瓷（sic）。动环石墨浸渍呋喃树脂。
3、橡胶结构件：氟橡胶。1cr18ni9ti不锈钢。
4、如输送介质或使用条件与本泵配置材料不相配时，可另议配置其它材质。
如：过流零件配316l，轴封可配聚四氟乙烯。或其它种类的动静环等。

hbf、hbfx型小型直联式不锈钢离心泵使用条件：
1、直联式泵的过流液体温度不得超过90℃，轴承托架式泵的过流液体温度不得超过105℃。
2、由于到目前为止适应任何介质、浓度、温度使用的材料，故用户所输送介质的腐蚀性、使用条件均不应超出本泵使用的范围。
3、本产品提出的技术数据均为常温清水作介质测定，如输送介质不是常温清水时，水泵性能将会发生变化，敬请用户作出适当调整。
hbf/hbfx型小型不锈钢耐腐蚀离心泵主要用途：
hbf系列泵可输送温度不高于90℃(直联式)或不高于105℃(带轴承托架式)，含或不含）有细小软颗粒或纤维质，带腐蚀性或有卫生要求的液体，hbfx系列泵还具有自吸性能，两系列泵广泛适用于食口、饮料、医药、污水处理、化工、电镀、漂染、精细化工等行业使用。

hbf、hbfx型小型直联式不锈钢离心泵产品选型：

hbf直联、半开式叶轮离心泵系列
转速n=2800转、分

型号（三相/380伏/50赫）	型号（单相/220伏/50赫）	电机功率(kw)	口径(mm)		效率(%)	扬程h(m) 　　　　　　　　　　　流量q (m3/h)										汽蚀余量
型号（三相/380伏/50赫）	型号（单相/220伏/50赫）	电机功率(kw)	进口	出口	效率(%)	扬程h(m) 　　　　　　　　　　　流量q (m3/h)										汽蚀余量
25hfb-8	25hfb-8d	0.25	25	20	43	h	11	10	8	6	4	3				4.5
25hfb-8	25hfb-8d	0.25	25	20	43	q	0.8	2.5	4	5.2	6.8	7.5				4.5
40hbf-13	40hbf-13d	0.55	40	25	45	h	15	14	13	12	10	8	6	5		3.5
40hbf-13	40hbf-13d	0.55	40	25	45	q	3.5	5	6	7.5	9.5	11	12.5	13		3.5
50hbf-18	50hbf-18d	1.5	50	40	52	h	22	21	20	18	16	14	12	10		3.5
50hbf-18	50hbf-18d	1.5	50	40	52	q	3	5.5	9	13	16	18	20	21		3.5
50hbf-22	50hbf-22d	2.2	50	40	55	h	27	26	24	22	20	18	16	14	12	3.5
50hbf-22	50hbf-22d	2.2	50	40	55	q	7	10.5	16	19	22	23.8	26	27	28.5	3.5
50hbf-25		3	50	40	56	h	30	28	26	25	24	22	20	18	16	3.5
50hbf-25		3	50	40	56	q	12.5	18.5	22	23	24.5	26	27.5	29.5	31	3.5

hbfx 直联、半开式叶轮自吸离心泵系列
转速n=2800转、分

型号（三相/380伏/50赫）	型号（单相/220伏/50赫）	电机功率(kw)	口径(mm)		效率(%)	扬程h(m) 　　　　　　　　　　　流量q (m3/h)										汽蚀余量
型号（三相/380伏/50赫）	型号（单相/220伏/50赫）	电机功率(kw)	进口	出口	效率(%)	扬程h(m) 　　　　　　　　　　　流量q (m3/h)										汽蚀余量
25hbfx-8	25hbfx-8d	0.25	25	25	40	h	9	8	7	6	5	4	3			5.5
25hbfx-8	25hbfx-8d	0.25	25	25	40	q	2.3	3	3.5	4.3	4.8	5.2	5.5			5.5
25hbfx-13	25hbfx-13d	0.55	25	25	40	h	16	15	14	13	12	10	8	6	4	4
25hbfx-13	25hbfx-13d	0.55	25	25	40	q	3	4	4.8	6	6.5	7.5	8.5	9.5	10	4
40hbfx-18	40hbfx-18d	1.5	40	40	49	h	21	20	19	18	16	14	12	10	8	4
40hbfx-18	40hbfx-18d	1.5	40	40	49	q	6	7	8.5	10	12	14	15.5	17.3	18.5	4
50hbfx-22		3	50	50	50	h	28	26	25	24	22	20	18	16	14	4
50hbfx-22		3	50	50	50	q	8.5	11.5	13.5	14.5	16.5	19	20.5	22	23.8	4

hbf、hbfx型直联式小型不锈钢离心泵使用注意事项：
①在启动前，应先对泵腔灌满液体，严禁泵腔内液体不足而启动。
②使用前，应确认电动机转向无误才可使用，半开式叶轮结构泵的正确转向为：面向电机尾部观看，电动机风叶应顺时针方向旋转，闭式叶轮结构泵的正确转向为：面向电动机尾部观看，电动机风叶应逆时针方向旋转，试验起动以电动为宜。
③带轴承托架式水泵在使用前应给轴承托架腔内架入30号润滑油，油位因保持在油镜中线以下，仅可见油以上，严禁缺油、导致损坏轴承。
④应注意检查轴封情况，如发现泄漏严重，应停机修复，避免液体渗入电机内腔损坏电动机。

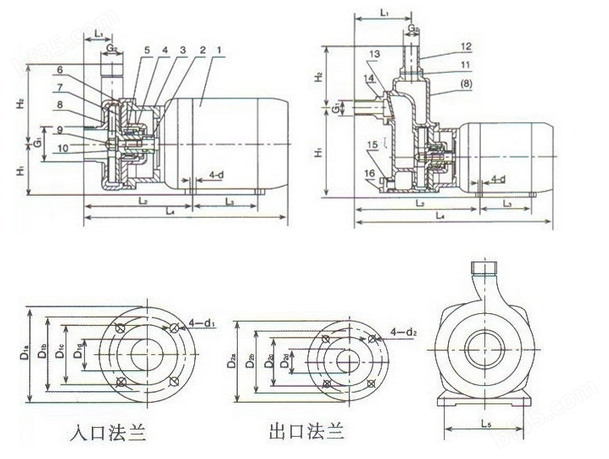

hbf、hbfx型直联式不锈钢离心泵安装尺寸图：

号/尺寸	外形及安装尺寸
号/尺寸	l1	l2	l3	l4	l5	h1	h2	g1	g2	d	d1	d1a	d1b	d1c	d1d	d2	d2a	d2b	d2c	d2d
25hbf-8	34	128	80	308	100	63	88	g1°	g3/4°	8	14	100	75	60	25	11	90	65	50	20
40hbf-13	41	151	90	331	112	71	110	g3/4°	g1°	7	14	130	100	80	40	11	100	75	60	25
50hbf-18	60	195	100	399	140	90	123			10	14	140	110	90	50	14	130	100	80	40
50hbf-22	72	216	125	445	140	90	130			10	14	140	110	90	50	14	130	100	80	40
50hbf-25	72	216	140	473	160	100	130			12	14	140	110	90	50	14	130	100	80	40
25hbfx-8	95	204	80	384	100	133	109	27	27	8
25hbfx-13	99	227	90	407	112	161	108	27	27	7
40hbfx-18	107	260	100	464	140	193	122	38	38	10
50hbfx-22	118	283	140	540	160	220	133	50	50	10

上一个： jmz、fmz系列jmz、fmz系列不锈钢自吸酒泵-不锈钢自吸式化工泵
下一个： fsy型立式玻璃钢耐酸液下泵
