上海气动隔膜泵qby型隔膜泵-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-02
  • 产品型号:  qby型隔膜泵
  • 简单描述
  • 上海气动隔膜泵是一种新型输送机械,采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。
详细介绍

上海气动隔膜泵产品介绍
qby气动隔膜泵既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点,是一种新型输送机械,是目前国内新颖的一种泵类。采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。三种材质、铝合金、铸铁、不锈钢。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。该泵自投产以来,已被国内一千多家石油、化工、电子、陶纺织系统单位采用,安置在种特殊场合,用来抽送各种常规泵不能抽吸的介质,均取的了满意的效果。

主要特点:
1、不需灌引水,吸程高达7m,扬程达50m,出口压力≥6kgf/cm2;
2、流动宽敞,通过性能好,允许通过zui大颗粒直径达10mm。抽送泥浆、杂质时,对泵磨损甚微
3、扬程、流量可通过气阀开度实现无级调节(气压调节在1-7kgf/cm2之间);
4、该泵无旋转部件,没有轴封,隔膜将抽送的介质与泵的运动部件、工作介质*隔开,所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时,不会造成环境污染和危害人身安全;
5、不*电,在易燃、易爆场所使用安全可靠;
6、可以浸没在介质中工作;
7、作用方便、工作可靠、开停只需简单地打开和关闭气体阀门,即使由于意外情况而长时间无介质运行或突然停机,泵也不会因此而损坏,不旦超负荷,泵会自动地停机,具有自我保护性能,当负荷恢复正常后,又有自动启动运行;
8、结构简单、易损件少,该泵结构简单,安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不像其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
9、可输送较粘的液体(粘度在1万厘泊以下);
10、本泵无须用油润滑,即使空转,对泵也无任何影响,这是该泵一大特点。

上海气动隔膜泵产品用途:
1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、泵吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后,用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。
7、泵吸各种污水。
8、用泵为油轮,驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。 11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体zui高可耐150℃。
16、作为各种固液体分离设备的前级送压装置。

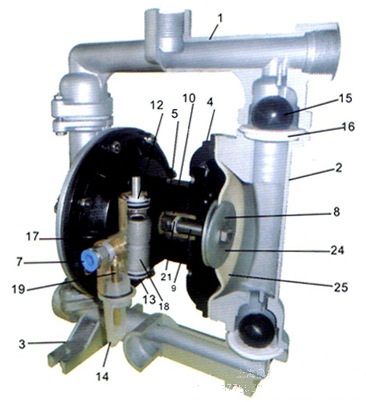

 上海气动隔膜泵结构图:

性能参数:

型号

流量
(m3/h)

扬程
(m)

出口压力
(kgf/cm2)

吸程
(m)

zui大允许能
过颗粒直径
(mm)

zui大供气压力
(kbf/cm2)

zui大供气消耗量
(m3/min)

材料

铝合金

不锈钢

铸造铁

增强聚丙烯

qby-10

0~0.8

0~50

6

5

1

7

0.3

qby-15

0~1

0~50

6

5

1

7

0.3

qby-25

0~2.4

0~50

6

7

2.5

7

0.6

qby-40

0~8

0~50

6

7

4.5

7

0.6

qby-50

0~12

0~50

6

7

8

7

0.9

/

qby-65

0~16

0~50

6

7

8

7

0.9

/

qby-80

0~24

0~50

6

7

10

7

1.5

/

qby-100

0~30

0~50

6

7

10

7

1.5

/

 上海气动隔膜泵性能曲线图谱:

气动隔膜泵工作原理:



在气动隔膜泵的两个对称工作腔中,各装有一块有弹性的隔膜片,联杆将两块隔膜结成一体,压缩空气从泵的进气接头进入配气阀后,推动两个工作腔内的隔膜片,驱使联杆联接的两块隔膜同步运动。与此同时,另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔,推动隔膜朝相反方向运动,这样就形成了两个隔膜片的同步往复运动。每个工作腔中设置有两个单向球阀,隔膜片的往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替地开启和关闭,从而将液体连续地吸入和排出。

使用注意事项:
1、气动隔膜泵的所有操作人员都知晓安全操作规范,理解设备的限制,并且在需要时,佩戴安全防护装置;
2、静电火花可能引起爆炸,造成严重的人身伤害。务必将气动隔膜泵的泵体和泵送系统接地;检查接头和所有触点,防止触点振动和振荡产生静电火花。接地后,定期检验接地电路的连续性。用欧姆计进行测试,确保每个部件(如软管,泵,夹头,容器,喷枪等)到接地端的连续性。欧姆计应当显示0.1欧姆或更小;
3、记录(这是个好习惯),一段时间后,此记录会成为对气动隔膜泵故障预测及防止今后意外停工的一个有利工具;
4、当气动隔膜泵在加压时,切勿维修或清洗泵、软管、分配阀;
5、若气动隔膜泵入口压力大于出口压力大25%球形止回阀将无法快速关闭,从而会影响机气动隔膜泵的效率。
6、切勿将包括包含浇铸铝制零部件来装供人消费的食品。电镀零部件可能包含微量铅元素;
7、当气动隔膜泵在工作时或未泄压,切勿维修或分解泵体、软管、分配阀;
8、泵送危险物料,可能造成严重的人身伤害或财产损失。切勿试图将含残留有危险物料的泵返送到工厂或维修中心。安全搬运作业必须符合当地和国家法律及安全规程要求。

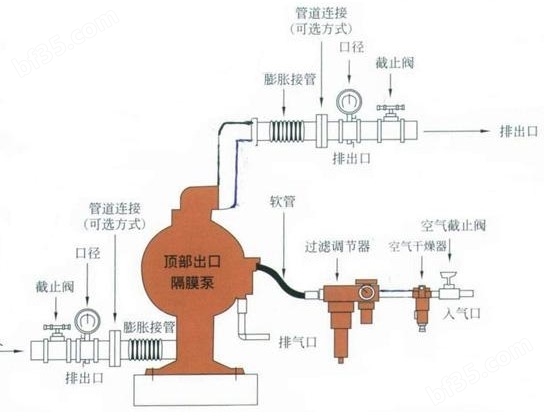

安装注意事项:


气动隔膜泵吸入管的管径不得小于泵入口端口径,如输送高粘度流体时,吸入管的管径大于泵入口口径。入口端的吸入配管必须耐用,没有皱折,才能够产生高真空状态。出口配管的管径至少要与出口径相等,或者稍微大些以降低摩擦损失。所有配管及接头必须是密封不漏的,否则会降低泵的自吸能力。气动隔膜泵安装:如若忽略安装细节,长期以来的细心策划、研究及挑选将仍可能导致不佳泵送效果及影响泵的使用寿命。位置:噪音、安全及其他逻辑因素通常都对设备应安装的位置有要求。有冲突要求的并联安装将可能导致使用区域的阻塞,影响到其他泵的安装。
