2xz型实验室用旋片式真空泵-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-02
  • 产品型号:
  • 简单描述
  • 2xz型实验室用旋片式真空泵噪音低、防返油设计、外表美观、结构紧凑等特点。本产品广泛应用于科研、医疗、化工、制药、实验室、电子、制冷、印刷、塑料、食品加工、真空过滤、真空干燥、真空包装、真空抽吸、仪器仪表等行业。
详细介绍

2xz型实验室用旋片式真空泵概述
2xz 型旋片式真空泵系双级高速直联结构旋片式真空泵(以下简称泵)。它有偏心地装在泵腔内的转子,及转子槽内的旋片。转子带动旋片旋转时,旋片紧贴腔壁,把进、排气口分隔开来,并使进气积腔容积周期性地扩大而吸气,排气腔容积则周期性地缩小而压缩气体,推开排气阀排气,从而获得真空。图一为单级泵的工作原理示意图。双级是两个单级串联而成。
 2xz 型泵装有气镇阀,具有延长泵油使用时间和防止泵油混水的作用。
 2xz 型泵具有体积小,重量轻、噪声低,起动方便等优点。此外,还有防止返油的措施(2x-8)
和无防止油封漏油污染场地的措施。

2xz型实验室用旋片式真空泵产品用途及使用说明
 1、泵是获得真空的基本设备,它可单独作用,亦可作为各类高真空系统的前级泵和预抽泵。
 2、泵进气口连续敞通大气运转,不得超过三分钟。
 3、泵不适用于抽除对金属有腐蚀性的,对泵油起化学反应的、含有颗粒尘埃的气体,以体含氧过高的,有爆炸性的气体。
 4、泵不得作压缩泵或输送泵用。
 5、泵的工作环境:温度 5℃~40℃范围内,相对温度不大于 90%,进气口压强小于 1333pa的条件下允许长期连续运转。
 6、装接电源时,按电机标牌的规定接线,应注意电机旋转方向与支座上的箭头方向*。
 7、连续被抽容器的管道,其直径应不小于泵的进气口直径,且管道应短和弯头少,同时注意管道的泄漏。
 8、每次起动前着重查看油位,以停泵时注油至油标玻璃直径的 4/5 高度为宜。
 9、泵油采用清洁的 sy1634-701 号真空泵油。
 1 0、泵可在通大气或任何真空度下一次起动。xz-1 单级型泵如果起动困难,可拔掉进气管塞帽起动,随后投入运转。

实验室用旋片式真空泵技术选型

型号

抽气

速度

(l/s)

极限真空(pa)

转速

(rpm)

工作

电压

(v)

电机

功率

(kw)

进气口

直径(mm)

用油量

(l)

泵油

温升

(℃)

外形尺寸

总重量(kg)

气镇关

气镇开

xz-0.5

0.5

10



1400

220

0.09

7

0.18

>40

225

110

220

7.2

xz-1

1

10



1400

220

0.12

10

0.25

>40

275

110

220

7.5

2xz-0.25

0.25

6.7×10-1





220

0.12

10

0.3

>40

440

125

224

11

2xz-0.5

0.5

6.7×10-2

1.33

1400

220

0.18

13

0.42



445

125

256

13

2xz-1

1

6.7×10-2

1.33

1400

220

0.25

19

0.4

>40

445

125

256

14

2xz-2

2

6.7×10-2

1.33

1400

380/220

0.37

19

0.48



478

148

277

20

2xz-4

4

6.7×10-2

1.33

1400

380/220

0.55

30

0.55



518

148

277

22

2xz-8

8

6.7×10-2

1.33

1400

380

1.1

30

0.7

>50

575

185

315

55

2xz-15

15

6.7×10-2

1.33

1400

380

1.5

40

0.8

>70

578

185

315

55

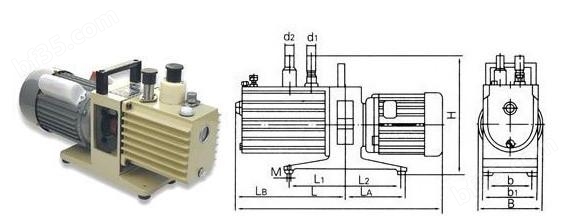

2xz型实验室用旋片式真空泵安装尺寸图

外型

l

l1

l2

l3

l4

b

b

b1

d1

d2

m

h

xz-1

220

40

45

96

55

85

65

85

8

7



138

2xz-0.25

400

80

110

175

125

125

74

104

10

23

m6

224

2xz-0.5

445

95

125

215

140

125

86

116

13

23

m6

256

2xz-1

445

95

125

215

140

125

86

116

13

23

m6

256

2xz-2

478

135

135

223

150

148

96

126

19

23

m6

277

2xz-4

518

135

135

263

150

148

96

126

19

23

m6

277

2xz-8

575

110

110

450

125

185

150

185

32

23

φ9

315

2xz-15

575

110

110

450

125

185

150

185

32

23

φ9

315

2xz双级旋片式真空泵故障及其消除
1、极限真空不高及其消除。
(1)油位太低,有较大排气声,可加入清洁的真空泵油。
(2)泵油为可凝性蒸汽所污染,可开气镇净化或更换新油。
(3)泵口外接管道、容器、测试仪表管道、接头等漏气。大漏时,有大排气声,排气口
有气排出,应找出漏气部位,进行消除。
(4)进气咀或气镇阀橡胶密封图装配不当,损坏或老化,应调整或更换。
(5)进油咀油孔堵塞,可拔出进油咀,疏通油孔。
(6)真空系统严重污染,包括容器、管道等,应予清洗。
(7)旋片弹簧折断,应予调换。

(8)旋片、泵身或泵盖磨损,间隙过大,应进行检查,修整或调换。
(9)泵温过高,应改善通风和冷却。如所抽气体温度太高,应予先冷却后再进入泵内。
2、喷油
(1)油位过高,可入出多余油量。
(2)减雾器中有泵油或杂物,应清除。
3、漏油
(1)放油螺塞,油箱垫片损坏或装配不当,螺钉拧紧;
(2)油标未拧紧,有机玻璃过热变形;
(3)泵身部件与支座的连接挚垫片未垫好;
(4)油封装配不当或磨损;应予调整或更换。
4、噪音
(1)旋片弹簧折断,可调换弹簧。
(2)有毛刺、脏物或变形,运转发生障碍,应检查修磨清洗。
(3)轴承磨损,零件磨损。应修整或更换。
(4)电机出毛病,应进行检查。
5、返油
(1)止回阀未关好,停泵后,油位很快下降,可再开再停,观察变化或拆开检查。
(2)两泵盖内油封装配不当或磨损,可进行调换。
(3)泵盖或泵身平面不平整,可进行修整。
(4)排气阀片损坏,应进行调换。
注: 检查泵的极限真空,以压缩式水银真空计为准。
