大流量工业清水自吸泵zx型-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-02
  • 产品型号:  zx型
  • 简单描述
  • zx型大流量工业清水自吸泵使用方便、体积小、 重量轻、效率高、在设计上做了特别的考虑与 相同口径的泵比较,排量大、性能高。广泛适用石 油、化工、冶金、机械、化纤、食品、能源、交通等工业部门城市给水、亦可用于农业排灌、 喷灌。
详细介绍

一、产品概述:
   zx型卧式自吸离心泵,(简称自吸泵)该型式泵与其它型式的自吸离心泵比较,因为泵本身没有逆止阀,结构zui为简单;工作zui为可靠;无 故障工作时间长,维护、使用方便、体积小、重量轻、效率高、在设计上做了特别的考虑与 相同口径的泵比较,排量大、性能高。
   zx型泵是卧式自吸离心泵在工农业生产、抢险救助,如排涝、救火中作为应急泵使用效能更为突出。 zx型泵广泛适用石 油、化工、冶金、机械、化纤、食品、能源、交通等工业部门城市给水、亦可用于农业排灌、 喷灌。供输送清水或粘度小于5°e,温度低于80℃物理及化学性质类似清水的其它液体。

二、产品用途:
1.zx型泵是卧式自吸离心泵适用于城市环保、建筑、消防、化工、制药、染料印染、酿造、电力、电镀、造纸、石油、矿山、设备冷却、油轮卸油等。
2.适用于清水、海不、水及带有酸、碱度的化工介质液体和带有一般糊装的浆料(介质粘度≤100厘珀、含固量可达30%以下)。
3.装上摇臂式喷头,又可将水冲到空中后,散成细小雨滴进行喷雾,苗圃、果园、茶园的良好机具。
4.可和任何型号、规格的压滤机配套使用,将浆料送给滤机进行压滤的配套泵种。

三、技术参数:
流量:3~600m3/h;
扬程:12~80m;
转速:2900、1450r/min;
功率:0.75~132kw;
进口直径:25~300mm;
zui高工作压力:1.6mpa。

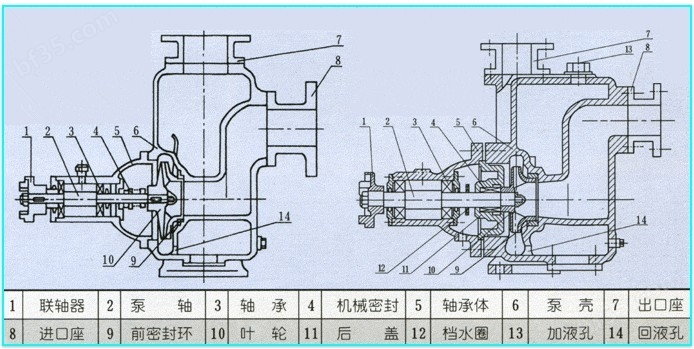

四、结构图:

五、工业自吸泵技术选型:

型号

流量q

扬程
(m)

吸程
(m)

转速
(r/min)

自吸性能
(min/5m)

功率(kw)

(m 3 /h)

(l/s)

轴功率

电机功率

25zx3.2-20

3.2

0.9

20

6.5

2900

1.9

0.46

1.1

25zx3.2-32

3.2

0.9

32

6.5

2900

1.8

0.8

1.5

40zx6.3-20

6.3

1.8

20

6.5

2900

1.9

0.87

1.5

40zx10-40

10

2.8

40

6.5

2900

1.5

2.7

4

50zx15-12

15

4.2

12

6.5

2900

2.4

1.1

1.5

50zx18-20

18

5

20

6.5

2900

1.9

1.8

2.2

50zx12.5-32

12.5

3.5

32

6.5

2900

1.5

2.1

3

50zx20-30

20

5.6

30

6.5

2900

1.5

2.6

4

50zx14-35

14

3.9

35

6.5

2900

1.5

2.7

4

50zx10-40

10

2.8

40

6.5

2900

1.5

2.7

4

50zx12.5-50

12.5

3.5

50

6.5

2900

1.4

4.3

5.5

50zxzx15-60

15

4.2

60

6.5

2900

1.3

6.2

7.5

50zx20-7.5

20

5.6

7.5

6.5

2900

1.3

9.8

11

65zx30-15

30

8.3

15

6.5

2900

2

1.9

3

65zx25-32

25

6.9

32

6

2900

1.5

4.4

5.5

80zx35-13

35

9.7

13

6

2900

3.4

1.9

3

80zx43-17

43

12

17

6

2900

1.8

3.1

4

80zx40-22

40

11.1

22

6

2900

1.9

4.4

5.5

80zx50-25

50

13.9

25

6

2900

1.5

5.2

7.5

80zx50-32

50

13.9

32

6

2900

1.5

6.8

7.5

80zx60-55

60

16.7

55

6

2900

1.5

15

18.5

80zx60-70

60

16.7

70

6

2900

1.2

20.1

22

100zx100-20

100

27.8

20

6

2900

1.8

7.8

11

100zx100-40

100

27.8

40

6

2900

1.8

16.3

22

100zx100-65

100

27.8

65

6

2900

1.8

27.7

30

100zx70-75

70

19.4

75

6

2900

1.8

24.3

30

150zx170-55

170

47.2

55

5

2900

1.8

39.2

45

150zx170-65

170

47.2

65

5

2900

1.3

46.3

55

150zx160-80

160

44.4

80

5

2900

1.2

53.6

55

200zx400-32

400

111.1

32

5

1450

2

52.1

55

200zx280-63

280

77.8

63

5

1450

1.5

73.9

90

200zx350-65

350

97.2

65

5

1450

1.5

97.2

110

250zx550-32

550

152.8

32

5

1450

2

72.3

75

250zx400-50

400

111.1

50

5

1450

2

80

90

250zx450-55

450

125

55

5

1450

2

102.1

110

250zx400-75

400

111.1

75

5

1450

1.5

125.6

132

300zx600-32

600

166.7

32

5

1450

2

79.2

90

300zx500-50

500

138.9

50

5

1450

2

104.6

110

300zx550-55

550

152.8

55

5

1450

2

117.6

132

六、zx型清水自吸泵的使用
(一)、起动前的准备及检查工作:
1.本系列自吸泵,根据泵的工作运转状况,分别采用优质钙基黄油和10号机油进行润滑,如果采用黄油润滑的泵应定期向轴承箱内加注黄油.采用机油润滑的泵.如果油位不足,则加足之。
2,检查泵壳内的储液是否高于叶轮的上边缘.如若不足.可以从泵壳上的加液口处直接向泵体内注入储液,不应在储液不足的情况下启动运转,否则泵不能正常工作,且易损坏机械密封。
3,检查泵的转动部件是否有卡住磁碰现象。
4.检查泵体底脚及各联结处螺母有无松动现象。
5.检查泵轴与电动机主轴的同轴度和平行度。
6.检查进口管路是否漏气,如有漏气,必须设法排除。
7.打开吸入管路的阀门.稍开(不要全开)出口控制阀。
(二)、起动及操作:
1.点动自吸泵,注意泵轴的转向是否正确。
2.注意转动时有无不正常的声响和振动。
3.注意压力表及真空表读数.起动后当压力表及真空表的读数经过一段时间的波动而指示稳定后,说明泵内已经上液,进入正常输液作业。
4.在泵进入正常输液作业前即自吸过程中.应特别注意泵内水温升高情况,如果这个过程过长,泵内水温过高,则停泵检查其原因。
5.如果泵内液体温度过高而引起自吸困难.那么可以暂时停机.利用吐出管路中的液体倒流回泵内或向泵体上的加储液口处直接向泵内补充液体.使泵内液体降温.然后起动即可。
6.泵在工作过程中如发生强烈振动和曝声.有可能是泵发生汽蚀所致,汽蚀产生的原因有两种:一是进口管流速过大.二是吸程过高。流速过大时可调节出口控制阀.升高压力表读数,在进口管路有堵塞时则应及时排除:吸程太高时可适当降低泵的安装高度。
7.泵在工作过程中因故停泵.需再起动时.出口控制阀应稍开(不要全闭)这样既有利于自吸过程中气体从吐出口排出,又能保证泵在较轻的负荷下启动。
8.注意检查管路系统有无渗漏现象。
(三)、停泵:
1.首先必须关闭吐出管路上的闸阀。
2.使泵停止转动。
3.在寒冷季节,应将泵体内的储液和轴承体冷却室内的水放空,以防冻裂机件。

七、清水工业自吸泵常见故障分析:

故障现象

原因分析

排除方法

自吸泵不出水

1.泵壳内未加储液或储液不足
2.吸入管路漏气
3.转速太低
4.吸程太高或吸入管路过长
5.机械密封泄漏量过大
6.吸入管路气体不能从出口排出

1.加足储液
2.检查并排除漏气现象
3.调整转速
4.降低吸程或缩短吸入管路
5.修复或更换
6.使之排出

杂音和振动较大

1.底脚不稳
2.泵轴弯曲
3.汽蚀现象
4.轴承磨损严重
5.进口管路内有杂物
6.泵与电动机两者主轴不同心

1.加固
2.更换或校正
3.调整工况
4.更换
5.清除杂物
6.调整同轴度

工业自吸泵出水量不足

1.叶轮流道与吸入管被堵塞
2.叶轮或叶轮密封磨损严重
3.功率不足或转速太低

1.排除堵塞物
2.更换口环
3.加足功率、调至额定转速

自吸泵轴功率消耗过大

1.流量过大
2.转速太高
3.泵轴弯曲或叶轮卡碰
4.泵内流道堵塞或被卡住

1.升高出口压力
2.适当降低
3.更换或校正
4.排队堵塞物
