g型单螺杆泵(密闭式螺杆泵)-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-02
  • 产品型号:  g型带料斗螺杆泵
  • 简单描述
  • g型料斗式单螺杆泵料斗式设计、选用多种弹性材料制成,所以这种泵对高粘度达到80%流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送,有一般泵种所不能胜任的特性,广泛应用于食品冶金、造纸、印染、化工、化肥制药等工业部门使用。
详细介绍

一、g型料斗式单螺杆泵概述:

g型单螺杆泵因定子选用多种弹性材料制成,所以这种泵对高粘度达到80%流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送,有一般泵种所不能胜任的特性。其流量与转速成正比,广泛应用于食品冶金、造纸、印染、化工、化肥制药等工业部门使用。传动可采用联轴器直接传动,或采用高速电机,三角带,变速箱等装置变速。

二、g型不锈钢单螺杆泵特点:

该泵零件少,结构紧凑,体积小,维修简单,转子和定子是单螺杆泵的易损件,结构简单,便于装拆。是按迥转啮合容积式原理工作的新型泵种。主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。采用无毒无味的食用橡胶,工作温度可达120摄氏度,如果采用高温120摄氏度—350摄氏度时可同本单位。由于该二部件的特殊几何开头分别形成单独的密封容腔。介质由轴向均匀推行流动。内部流速代低,容积保持不变。压力稳定,因而不会产品涡流和搅动。每级泵的输出压力为0.6mpa—1.2mpa,扬程60m—120m(清水),自吸高度一般在3m以上。

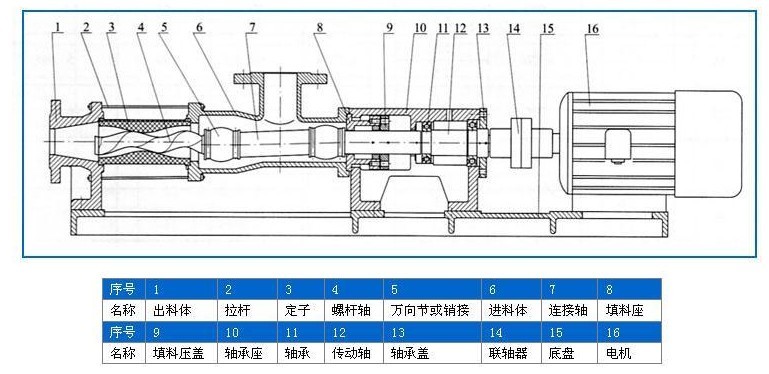

三、料斗式单螺杆泵结构图:



四、工作原理及特性:

单螺杆泵的工作原理是单线螺旋的转子在双线螺旋的定子孔内绕定子轴线作行星回转时,转子——定子副之间形成的密闭腔就连续的、匀速的、容积不变的将介质从吸入端输送到压出端。由于这巧妙的工作原理,使单螺杆泵具有一般性泵的通用性能外。其zui显著的特点:

1、可输送高粘度的介质。根据泵的大小不同,介质的zui高粘度为37000厘泊——200000厘泊。

2、可输送含固体颗粒、磨削颗粒和纤维的介质。其含量一般可高达介质的40%,当介质中所含固体为粉末状细微颗粒时,zui高可达70%,根据泵的大小不同允许介质中所含固体颗粒粒径zui大为2毫米——40毫米。

3、输出的液体连续均匀、压力稳定、搅动小,对敏感性的液体不会发生成分的改变。

4、流量与转速之间为简单的正比关系。可通过调节转速进行流量的调节,配上变速的电动机,可成为变量泵。

5、压力能随输出管道阻力自动调节。在0-36(公斤/厘米2)压力之间,用户很容易调到所需的压力。这样既节能,又避免压力太高或太低而影响工艺流程。

6、结构简单、磨损少、维修方便。

与其它类型泵相比:

和离心泵相比,单螺杆泵不需要装阀门,而流量是稳定的线性流动。

和柱塞泵相比,单螺杆泵具有更好的自吸能力,吸上高度可达8.5米水柱。

和隔膜泵相比,单螺杆泵可输送各种混合杂质,含有气体及固体颗粒或纤维的介质,也可输送各种腐蚀性物质。

和齿轮泵相比,单螺杆泵可输送高粘度的物质。

与柱塞泵、隔膜泵及齿轮泵不同的是,单螺杆泵可用于药剂填充和计量。

五、螺杆泵应用范围:

螺杆泵作为一种通用泵,流量可以根据要求,通过改变速度进行调节,运行速度可高可低,出口压力可随泵的级数增加,每增加一级,压力增加0.6mpa,在以下范围和行业广泛应用;

1、环境保护:工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送,特别适用于油水分离器、板框压滤机等设备;

2、船舶工业:轮低清洗、油水、油渣、油污水等污水介质的输送;

3、石油工业:输送原油、原油与水的混合物、煤田气和水的混合物、往地层内灌注聚合物等等,从而降低机械采油、采煤田气的成本,增加了油口采收率;

4、医药、日化:粘稠浆、乳化液、各种软膏化装品的输送;

5、食品罐头工业:各种发酵粘稠淀粉、食油、蜂蜜、糖浆、果浆、奶油、鱼靡肉糜以及其下脚料的输送

6、酿造工业:各种发酵粘稠液、浓酒糟、粮食制品渣、各种酱类、浆类和含有快状固体物的粘液等;

7、建筑工业:水泥沙浆、石灰浆、涂料及其它糊状体的喷涂与输送;

8、采矿工业:矿井内的含固体颗粒的地下水和污浆水排送到地面;

9、化学工业:各种悬浮液、油脂、各种胶体浆、各种粘合剂;

10、印刷工业:高粘度油墨、墙纸的pvc高分子塑料糊和各种浓度的纸浆、短纤维浆料的输送;

11、工业锅炉:电厂、水煤浆的输送。

六、料斗式单螺杆泵性能参数:

型号 流量
(m3/h)
压力
(mpa)
转速
(r/min)
电机功率
(kw)
进口法
兰通径
(mm)
出口法
兰通径
(mm)
允许颗
粒直径
(mm)
允许纤
维长度
(mm)
g10-1 0.1 0.6 960 0.55 25 25 0.8 15
g10-2 1.2 0.55 25 25
g13-1 0.4 0.6 960 0.55 25 25 0.8 15
g13-2 1.2 0.55 25 25
g15-1 0.6 0.6 960 0.55 25 25 1 20
g15-2 1.2 0.75 25 25
g20-1 0.8 0.6 960 0.75 25 25 1.5 25
g20-2 0.6 1.1 25 25
g25-1 2 0.6 960 1.5 32 25 2 30
g25-2 1.2 2.2 32 25
g30-1 5 0.6 960 2.2 50 40 2.5 30
g30-2 1.2 3 50 40
g35-1 8 0.6 960 3 65 50 3 40
g35-2 1.2 4 65 50
g40-1 12 0.6 960 4 80 65 3.8 45
g40-2 1.2 5.5 80 65
g50-1 20 0.6 960 5.5 100 80 5 50
g50-2 1.2 7.5 100 80
g60-1 30 0.6 960 11 125 100 6 60
g60-2 1.2 15 125 100
g70-1 45 0.6  720 11 150 125 8 70
g70-2 1.2 18.5
g85-1 65 0.6 720 15 150 150 10 80
g85-2 0.6 30
g105-1 80 0.6 720 22 200 150 10 80
g135-1 100 0.6 720 30 200 150 10 80


七、故障分析:

故障 原因 排除方法
1、泵不能起动 a、新泵转、定子配合过紧
b、电压、电流太低
c、介质粘度过高
a、用工具人力帮助转动几圈
b、检查、调整
c、稀释料液
2、泵不出液 a、旋转方向不对
b、吸入管路有问题
c、介质粘度过高
d、转、定子损坏或传动部件损坏
e、泵内导物堵塞
a、调整方向
b、检查泄漏,打开进出口阀门
c、稀释料液
d、检查更换
c、排除更换
3、流量达不到 a、管路泄漏
b、阀门未全部打开或局部堵塞
c、转速太低
d、转、定子磨损
a、检查修理管路
b、打开全部阀门、排除堵塞物
c、调整转速
d、更换损坏另件
4、压力达不到 a、转子、定子磨损 a、更换转、定子
5、电机过热 a、电机故障
b、出口压力过高,电机超载
c、定子烧坏或粘在转子上
a、检查电机、电压、电流、电频
b、检查扬程,开足出口阀门,排除阻塞
c、更换损坏件
6、流量压力急剧下降 a、管道突然堵塞或泄漏
b、定子磨损恶劣
c、液体粘度突然改变
d、电压突然下降
参照以下几项,逐项排除
7、轴密封处大量泄漏液体 a、软填料磨损
b、机械密封损坏
a、压紧或更换填料
b、修复或更换
