cdlf轻型立式多级不锈钢冲压泵-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-03
  • 产品型号:
  • 简单描述
  • cdlf轻型立式多级不锈钢冲压泵采用丹麦制泵技术制造而成。其内部叶轮、泵壳及其主要配件采用不锈钢冲压而成,流道光滑,效率高,避免产生二次污染。电机采用铝合金压铸件,具有重量轻、体积小,散热好等特点。
详细介绍

产品概述
cdl、cdlf轻型立式多级不锈钢冲压泵是吸取了技术而设计制造的非自吸立式多级离心泵,采用标准立式电机和快装式机械密封,更换非常方便。泵的过流部分均采用不锈钢(304\316)材料制成,可适用于轻度腐蚀性介质。该产品可替代国外cr、crn等同类产品。产品投放市场后,以其节能、质量可靠、使用范围广等特点,深受广大用户的喜爱。

产品特征

1、采用优良的水力模型和的制造工艺,大大提高泵的性能及使用寿命。

2、由于轴封采用材料为硬质金及氟橡胶的机械密封,可提高泵运行的可靠性及输送介质的温度。

3、泵的过流部分采用不锈钢板冲压而成,使得泵可适用于轻度腐蚀性介质。

4、整体结构紧凑、体积小、重量轻、噪声低、节能,检修方便。

5、

cdl、cdlf轻型立式多级不锈钢冲压泵的进水口与出水口位于泵座同一水平线上,可直接用于管路当中。

6、采用标准电机,用户可方便地根据需要配备电机。

7、可根据用户需要配备智能保护器,对泵干转、缺相、过载等进行有效保护。

型号意义

cdl f- 4 - 120

cdl –轻型不锈钢立式多级离心泵

f –流过部件为不锈钢(304或316)

4– 额定流量 (m3/h)

120– 级数

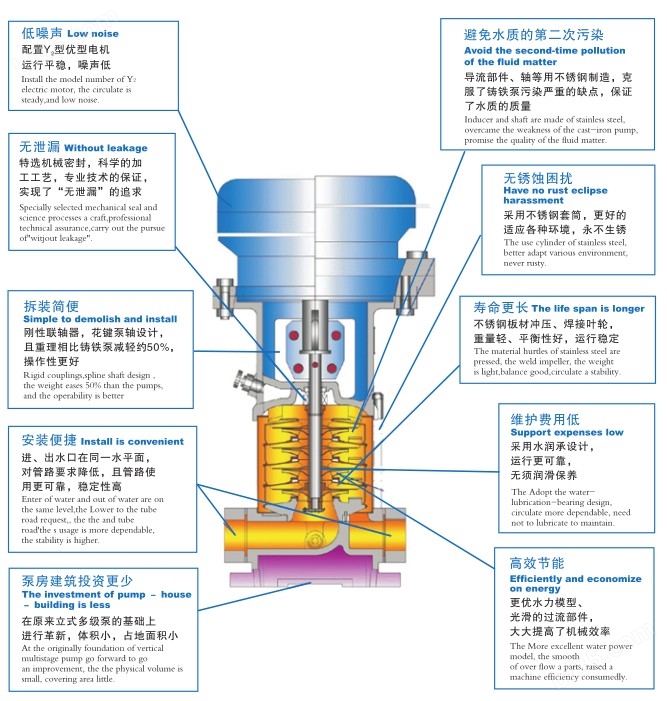

产品结构

产品用途

供水:水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。

工业增压:流程水系统、清洗系统、高压冲洗系统、消防系统。

工业液体输送:冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸性和碱性介质输送。

水处理:超滤系统、反渗透系统、蒸馏系统、分离器和游泳池的水处理系统。

灌溉:农田灌溉、喷灌、滴灌。

输送介质

1、xi薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。

2、诸如矿泉水、软化水、纯水、清油和其他轻化工介质。

3、泵主要材料为不锈钢,可应用于抽送轻度腐蚀性介质。

技术参数

流量:4.2-504m3/h;

扬程:24-240m;

功率:1.5-450kw;

转速:1480r/min;

口径:φ40-φ250;

工作压力:≤2.4mpa。

液体温度:常温型-15℃至 70℃  热水型 70℃至 100℃

性能参数表:


多级不锈钢冲压泵维修说明

在泵开始工作之前,要查明没有给泵供电,并且泵不可能突然起动。

泵的轴承和轴密封是不需维修的。如泵长期不用要排净时,可拿掉其中联轴器护板的一块,在泵头与联轴器间的轴上注入几滴硅油。这样就可以使轴密封表面不致粘结。当装上联轴器护板时,注意它们在泵头的凹口里是要垂直对中的。

在泵开始工作之前,要查明没有给泵供电,并且泵不可能突然起动。

泵的轴承和轴密封是不需维修的。如泵不用要排净时,可拿掉其中联轴器护板的一块,在泵头与联轴器间的轴上注入几滴硅油。这样就可以使轴密封表面不致粘结。当装上联轴器护板时,注意它们在泵头的凹口里是要垂直对中的。

电动机轴承:

对那些不装有润滑嘴的电动机是不需要维护的。装有润滑嘴的电动机要用高温锂基滑脂来润滑。如电动机是按季节使用的(一年有六个月以上不用的电动机)建议泵一经搁置不用,就对泵与电动机进行清洁及润滑处理。

霜冻保护

霜冻期间泵搁置不用,就应把水排出防止损坏及开裂。旋松泵头上的排气螺钉,拿掉底座上的排水塞,就能使泵排水,水放尽后,卸下的部件应复装到位或妥善保管。

注意排出的液体不会对人引,起伤害,或对电动机或对其它部件引起损坏。在热水装置中,特别要注意由灼热水引起的烫伤危险。在泵未被再次使用前,不要旋紧排气螺钉和重新放上排水塞。

在把排水塞放回到底座上之前,要把旁通阀对着止挡旋出来,。通过旋紧连着旁通阀下面的大联接螺帽来安装排水塞。复装程序仍为拆卸的倒程序操作。

cdl、cdlf轻型立式多级不锈钢冲压泵故障处理

故    障

原    因

1.电动机起动而不转。

a)断电。

b)保险丝烧坏。

c)起动器过载已断开。

d)起动器内的主要触点没有接触或线圈有毛病。

e)控制线路保险丝有缺陷。

f)电动机有毛病。

2.电源一接通起动器过载立即跳开。

a)保险丝烧坏。

b)起动器过载接触有问题。

c)电缆连接松开或有故障。

d)电动机组有缺陷。

e)泵在机械上有阻滞。

f)过载设定的太低。

3.起动器过载偶尔跳开。

a)过载设定的太低。

b)高峰时低电压。

4.保护器不曾跳开,但泵不运转。

a)检查1 a),b),c),和e)

5.泵的流量不稳定。

a)泵进口压力太低。

b)吸水管/泵局部被杂质堵塞。

c)泵抽进了空气。

6.泵运转但不出水。

a)吸水管/泵被杂质堵塞。

b)底座或止回阀在关闭位置上堵塞。

c)吸水管漏泄。

d)吸水管或泵内有空气。

e)电动机转动方向有错。

7.泵关闭时倒转。

a)吸水管有漏泄。

b)底座或止回阀有故障。

c)底座阀在打开或部分打开位置堵塞。

d)止回阀在部分打开位置漏泄或堵塞。

8.轴密封漏泄。

a)泵轴位置不对。

b)轴密封有故障。

9.噪声。

a)泵内出现空气现象。

b)由于1泵内轴位置不正确,泵不能自由转动(摩擦阻力)。

c)安装位置上有共振。
