wfb型无密封自控自吸泵无泄漏自控自吸泵-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-03
  • 产品型号:  无泄漏自控自吸泵
  • 简单描述
  • wfb型无密封自控自吸泵是引进*技术二次开发的新型产品。适用于含固体颗粒的液体、含油污水及不易产生泡沫的各种液体的输送,实现“一次引流,终身自吸",根据输送介质不同,可采用不锈钢、增强聚丙烯、碳钢、铸铁等多种材料制造。广泛适用于电子、电力、化工、冶金、医药、食品、电镀、环保、消防、政、净水、国防军工、纺织印染、采掘选矿等行业。
详细介绍

一、wfb型无密封自控自吸泵概述:
wfb系列无密封自控自吸泵是引进*技术二次开发的新型产品。适用于含固体颗粒的液体、含油污水及不易产生泡沫的各种液体的输送,实现“一次引流,终身自吸”,根据输送介质不同,可采用不锈钢、增强聚丙烯、碳钢、铸铁等多种材料制造。广泛适用于电子、电力、化工、冶金、医药、食品、电镀、环保、消防、政、净水、国防军工、纺织印染、采掘选矿等行业。
二、wfb型无密封自控自吸泵特点:
1、采用液体动力密封形式,消除了传统水泵的填料密封、机械密封易磨损、易渗漏的缺点,*杜绝了“跑、冒、滴、漏”现象,是替代各种潜水泵、潜污泵、液下泵的理想设备。
2、运行过程中密封无磨擦、无磨损,使用寿命是立式液下泵、潜水泵10倍以上。
3、引用真空泵抽气原理,开机后,抽吸掉泵进口管路中的空气,达到自吸目的,占地面积小,安装使用方便。
4、进口管路可安装空气自控电磁阀,关机后自动消除泵内液体衡吸,实现“一次灌液,终身自吸”。
5、效率高、振动小、噪音低、移动灵活、拆卸简便、易于安装、不需地脚固定,免去了长轴液下泵运输,安装、维修等困难。
6、具有*的自控功能,可与高科技领域和高度自动化系列统配套使用。
三、关于配套电机功率的说明:
为了合理的配套电机,我们借鉴发达国家的先进经验,把水泵分为a、b、c三种工况适应等级,本说明中配套的电机功率,是根据*等级匹配的。您如在b、c级工况使用,可根据具体情况,相应降低配套电机功率。
*工况条件是:连续运行,吸程、流量、扬程三项性能均需达标(选定型号的规定标准);
b级工况条件是:连续运行,三项性能只需两项达标;
c级工况条件是:间隔运行,三项性能只需一项达标;
四、wfb型无密封自控自吸泵型号意义:

1、性能参数表中“类别代码”栏的1-5含义:1型为长方形,2型为圆锥型,3型为防爆型,4型为户外型,5型为推车移动型。“材质符号”栏中c\pp\bxg\mo2ti\316l五组字母分别代表:q235钢、增强聚丙烯、不锈钢(1cr18ni9ti)等五种材质。

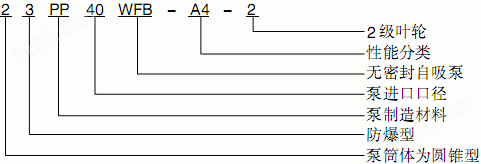

2、型号意义举例:


    3、完整的型号书写方式。假设水泵的要求是:造型为推车移动型,材质为不锈钢,吸液口径为40mm,性能分类为a4。这台水泵的完整型号为“5bxg40wfb-a4-2”。
假设水泵的要求是:造型为长方形防爆型,其它要求同上,这台水泵的完整型号为“1.3bxg40wfb-a4-2”。
假设水泵的要求是:造型为圆锥型防爆型,其它要求同上,这台水泵的完整型号为“2.4bxg40wfb-a4-2”。
4、水泵的法兰采用中华人民共和国机械部标准制造。标准代号jb81-59;gb9115.3-88。非金属材质水泵的法兰压力0.6mpa;金属材质水泵的法兰压力1.0mpa。本厂水泵出厂时,进出液口各配一只反法兰。

五、wfb型无密封自控自吸泵性能参数表:

材质代号
material code

型号
type

转速
speed

流量 q
capacity

扬程
head

配套功率
matching power

允许吸深
permissible suctioned depth

吸液口径
diameter of inlet

出液口径
diameter of outler

整机重量
weight

r/min

m3/h

m

kw

≤m

mm

mm

kg

t.g.pp.bxg

16wfb-a

2900

0.75

8

0.75

2.5

16

10

75

1.1

6.5

1.5

5.5

t.g.pp.bxg

32wfb-a

2900

4.5

13

1.5

3

32

25

99

6.5

10.5

9

8

t.g.pp.bxg

40wfb-a

2900

6.5

25

4

4

40

32

140

8.5

23

10

21

t.g.pp.bxg

40wfb-a1

2900

13.5

18

3

4

40

32

140

5

15

8

13

t.g.pp.bxg

40wfb-a2

2900

10

11

2.2

4

40

32

125

14

8

t.g.pp.bxg

50wfb-a

2900

7.5

28

5.5

5

50

40

205

12.5

26

15

24.5

t.g.pp.bxg

50wfb-a1

2900

10.5

20.5

3

5

50

40

170

t.g.pp.bxg

50wfb-ad

1450

5

11

1.5

4

50

40

149

6.3

10

7.5

9

t.g.pp.bxg

50wfb-ad1

1450

10

6

1.5

4

50

40

149

t.g.bxg

50wfb-b

2900

10

40

11

5

50

40

215

11

38

15

35

t.g.pp.bxg

50wfb-b1

2900

7

33

7.5

5

50

40

205

12

31

15

29

t.g.pp.bxg

50wfb-b2

2900

10

26.5

4

5

50

40

185

t.g.pp.bxg

50wfb-b3

2900

5

15

2.2

4

50

40

150

6.4

14

7.5

12.5

t.g.bxg

50wfb-c

2900

8.5

58

15

5

50

40

240

12

56

15

54

t.g.bxg

50wfb-c1

2900

11

46

7.5

5

50

40

215

10

40

t.g.pp.bxg

50wfb-cd

1450

5

19

3

4

50

40

170

6

18

8

17

t.g.bxg

50wfb-e

2900

7.5

82

22

5

50

40

260

12

80

15

75

t.g.bxg

50wfb-e1

2900

12

68

18.5

5

50

40

250

11

62

10

55

t.g.pp.bxg

50wfb-e2

2900

3.5

26

3

4

50

40

170

t.g.pp.bxg

65wfb-a

2900

15

27

7.5

4

65

50

260

20

26

25

24

t.g.pp.bxg

65wfb-a1

2900

21

20

5.5

4

65

50

260

t.g.pp.bxg

65wfb-ad

1450

7

12

3

4

65

50

200

12

11

15

9

t.g.bxg

65wfb-b

2900

15

41

11

5

65

50

270

25

38

30

36

t.g.pp.bxg

65wfb-b1

2900

20

26

7.5

5

65

50

250

t.g.pp.bxg

65wfb-bd

1450

10

16

4

5

65

50

230

12

14

15

13

t.g.bxg

65wfb-c

2900

15

58

18.5

5

65

50

280

25

56

30

52

t.g.bxg

65wfb-c1

2900

22

45

15

5

65

50

265

t.g.pp.bxg

65wfb-c2

2900

7.5

19

4

5

65

50

240

12.5

18

15

17

t.g.bxg

65wfb-e

2900

15

82

30

5

65

50

450

25

80

30

78

t.g.bxg

65wfb-e1

2900

21

64

18.5

5

65

50

340

20

55

t.g.pp.bxg

65wfb-e2

2900

7.5

27.5

7.5

5

65

50

280

12.5

26

15

24.5

t.g.bxg

65wfb-f

2900

15

127

45

5

65

50

485

25

125

30

123

t.g.bxg

65wfb-f1

2900

18

108

45

5

65

50

485

21.5

95

23.5

85

t.g.bxg

65wfb-f2

2900

7.5

38

7.5

5

65

50

270

12.5

37

15

36

t.g.bxg

65wfb-f3

2900

10

34

5.5

5

65

50

260

9

30

8

26

t.g.pp.bxg

80wfb-a

2900

30

28

11

6

80

65

380

50

26

60

24

70

20

t.g.pp.bxg

80wfb-ad

2900

15

11.5

4

4

80

65

305

25

11

30

10.5

38

9



材质代号
material code

型号
type

转速
speed

流量 q
capacity

扬程
head

配套功率
matching power

允许吸深
permissible suctioned depth

吸液口径
diameter of inlet

出液口径
diameter of outler

整机重量
weight

r/min

m3/h

m

kw

≤m

mm

mm

kg

t.g.bxg

80wfb-b

2900

40

40

15

5

80

65

395

50

38

60

35

65

28

t.g.pp.bxg

80wfb-bd

1450

15

15

5.5

5

80

65

340

25

14

30

13

35

11

t.g.bxg

80wfb-c

2900

30

59

22

5

80

65

460

50

55

60

52

t.g.bxg

80wfb-c1

2900

45

46

15

5

80

65

400

40

38

t.g.pp.bxg

80wfb-c2

2900

15

19

7.5

5

80

65

320

25

18

30

17

t.g.pp.bxg

80wfb-cd

1450

21

14

5.5

5

80

65

340

25

12

t.g.bxg

80wfb-e

2900

30

84

37

5

80

65

480

50

80

60

76

t.g.bxg

80wfb-e1

2900

30

60

18.5

5

80

65

400

40

50

t.g.pp.bxg

80wfb-e2

2900

15

27

11

5

80

65

380

25

26

30

24

t.g.pp.bxg

80wfb-e3

2900

22

22

5.5

5

80

65

300

20

18

t.g.bxg

80wfb-f

2900

30

128

55

5

80

65

580

50

125

60

120

t.g.bxg

80wfb-f1

2900

26

103

45

5

80

65

530

30

95

40

80

t.g.bxg

80wfb-f2

2900

15

38

11

5

80

65

380

25

36

30

35

t.g.bxg

80wfb-f3

2900

21

34

11

5

80

65

380

23

30

26

26

t.g.pp.bxg

100wfb-a

2900

60

30

18.5

5

100

80

560

100

26

110

22

120

20

t.g.pp.bxg

100wfb-ad

1450

30

12

7.5

5

100

80

450

40

11

50

10

60

9

t.g.bxg

100wfb-b

2900

60

40

22

5

100

80

580

80

36

100

32

120

28

t.g.pp.bxg

100wfb-bd

1450

30

15

11

5

100

80

520

40

14

50

13

68

11

t.g.bxg

100wfb-c

2900

45

55

37

5

100

80

630

80

48

100

45

t.g.bxg

100wfb-c1

2900

75

40

30

5

100

80

605

85

35

t.g.bxg

100wfb-c2

2900

40

20

11

5

100

80

520

50

19

60

18

t.g.bxg

100wfb-c3

2900

40

16

7.5

5

100

80

500

45

15

t.g.bxg

100wfb-e

2900

60

87

55

5

100

80

720

80

80

100

75

t.g.bxg

100wfb-e1

2900

80

60

45

5

100

80

680

100

51

t.g.pp.bxg

100wfb-e2

2900

30

26

11

5

100

80

530

50

25

55

24

t.g.pp.bxg

100wfb-e3

2900

62

22

11

5

100

80

530

58

18

t.g.bxg

100wfb-f

2900

60

133

90

5

100

80

965

80

125

100

120

t.g.bxg

100wfb-f1

2900

80

108

75

5

100

80

820

90

90

100

80

t.g.bxg

100wfb-f2

2900

30

40

15

5

100

80

550

50

38

60

36

t.g.pp.bxg

100wfb-f3

2900

46

23

11

5

100

80

530

43

29

40

26

t.g.bxg

125wfb-a

2900

100

55

55

5

125

100

900

150

50

180

45

t.g.bxg

125wfb-a1

2900

170

40

45

5

125

100

860

185

30

t.g.pp.bxg

125wfb-a2

2900

70

20

15

5

125

100

720

80

19

100

17

t.g.pp.bxg

125wfb-ad

1450

105

16

15

5

125

100

740

110

15





材质代号
material code

型号
type

转速
speed

流量 q
capacity

扬程
head

配套功率
matching power

允许吸深
permissible suctioned depth

吸液口径
diameter of inlet

出液口径
diameter of outler

整机重量
weight

r/min

m3/h

m

kw

≤m

mm

mm

kg

t.g.bxg

125wfb-b

2900

120

86

110

5

125

100

1150

200

80

240

72

t.g.bxg

125wfb-b1

2900

150

65

75

5

125

100

1005

170

60

t.g.pp.bxg

125wfb-b2

2900

80

26

22

5

125

100

760

100

25

120

24

t.g.pp.bxg

125wfb-b3

2900

85

22

18.5

5

125

100

730

90

20

t.g.bxg

125wfb-c

2900

160

132

160

5

125

100

1580

180

125

200

120

t.g.bxg

125wfb-c1

2900

180

108

110

5

125

100

1270

190

93

208

80

t.g.bxg

125wfb-c2

2900

80

40

30

5

125

100

790

100

38

120

36.5

t.g.pp.bxg

125wfb-c3

2900

92

23

18.5

5

125

100

750

85

26

80

29

t.g.bxg

125wfb-e

2900

70

52

37

5

125

100

820

90

50

110

48

t.g.bxg

125wfb-e1

2900

90

45

30

5

125

100

790

95

40

t.g.bxg

125wfb-e2

2900

85

36

22

5

125

100

770

t.g.bxg

150wfb-a

2900

120

28

30

5

150

125

990

185

26

200

23.5

240

22.5

t.g.bxg

150wfb-ad

1450

160

20

22

5

150

125

960

t.g.bxg

150wfb-b

2900

156

40

45

5

150

125

1060

180

36

225

30

t.g.bxg

150wfb-bd

1450

220

29

45

5

150

125

1080

260

25

t.g.bxg

150wfb-b1

2900

160

34

37

5

150

125

1020

180

29

195

26

t.g.bxg

150wfb-bd1

1450

120

55

75

5

150

125

1205

200

50

240

45

t.g.bxg

150wfb-c

2900

180

45

55

5

150

125

1100

190

38

t.g.bxg

150wfb-c1

2900

165

36

37

5

150

125

1020

t.g.bxg

200wfb-ad

1450

250

26.5

55

5

200

150

145

400

25

450

23.5

t.g.bxg

200wfb-ad1

1450

360

22

45

5

200

150

1375

t.g.bxg

200wfb-ad2

1450

330

19

37

5

200

150

1335

t.g.bxg

200wfb-bd

1450

240

42

75

5

200

150

1520

350

37

420

33.5

t.g.bxg

200wfb-bd1

1450

340

28.5

55

5

200

150

1415

t.g.bxg

200wfb-bd2

1450

310

25

45

5

200

150

1375

380

18

450

13

520

10

t.g.bxg

200wfb-cd

1450

280

55

110

5

200

150

1790

380

50

420

45

t.g.bxg

200wfb-cd1

1450

360

45

90

5

200

150

1660

t.g.bxg

200wfb-cd2

1450

330

40

75

5

200

150

1520

350

36

t.g.bxg

250wfb-ad

1450

300

26.5

55

5

250

200

1556

380

25

500

23.5

t.g.bxg

250wfb-ad1

1450

600

13

45

5

250

200

1450

880

8

t.g.bxg

250wfb-ad2

1450

340

35

75

5

250

200

1660

400

33

450

31

t.g.bxg

250wfb-ad3

1450

500

28.5

75

5

250

200

1660

600

22.5

720

18

t.g.bxg

250wfb-bd

1450

350

45

90

5

250

200

1800

380

40

450

37

t.g.bxg

250wfb-bd1

1450

300

50

90

5

250

200

1800

350

47

380

45

t.g.bxg

250wfb-bd2

1450

200

57.5

90

5

250

200

1800

260

55

290

52.5

t.g.bxg

250wfb-bd3

1450

480

30

90

5

250

200

1800

628

24.5

800

20

t.g.bxg

300wfb-ad

1450

500

26.5

90

5

300

250

1880

550

25

600

23.5

t.g.bxg

300wfb-ad1

1450

400

42

90

5

300

250

1988

420

35

460

33

500

31

t.g.bxg

300wfb-ad2

1450

750

30

132

5

300

250

2058

960

25

1255

18



材质代号
material code

型号
type

转速
speed

流量 q
capacity

扬程
head

配套功率
matching power

允许吸深
permissible suctioned depth

吸液口径
diameter of inlet

出液口径
diameter of outler

整机重量
weight

r/min

m3/h

m

kw

≤m

mm

mm

kg

t.g.bxg

300wfb-ad3

1450

350

50

110

5

300

250

2280

400

47.5

450

45

t.g.bxg

300wfb-bd

1450

250

57.5

110

5

300

250

2280

320

55

345

52.5

t.g.bxg

300wfb-bd1

1450

678

55

200

5

300

250

2480

780

47.5

t.g.bxg

300wfb-bd2

1450

900

30

160

5

300

250

2388

740

40

590

50

t.g.bxg

300wfb-bd3

1450

600

57

185

5

300

250

2400

750

45

850

40

978

35

t.g.bxg

300wfb-cd

1450

860

42.5

200

5

300

250

2480

t.g.bxg

300wfb-cd1

1450

700

57.5

220

5

300

250

2508

780

52

890

45

t.g.bxg

350wfb-ad

1450

550

56.5

90

5

350

300

2500

600

25

790

23.5

t.g.bxg

350wfb-ad1

1450

580

35

145

5

350

300

2780

690

33

820

31

t.g.bxg

350wfb-ad2

1450

450

42.5

110

5

350

300

2630

500

40

550

37.5

t.g.bxg

350wfb-ad3

1450

500

50

145

5

350

300

2785

535

47.5

590

45

t.g.bxg

350wfb-bd

1450

306

57.5

110

5

350

300

2630

356

55

400

52

t.g.bxg

350wfb-bd1

1450

840

55

250

5

350

300

2785

950

48

1200

40

t.g.bxg

350wfb-bd2

1450

886

57.5

280

5

350

300

3088

980

52.5

1186

45

t.g.bxg

350wfb-bd3

1450

860

42

200

5

350

300

2508

1050

35

1180

32

t.g.bxg

350wfb-cd

1450

1200

35

220

5

350

300

2688

1320

32

t.g.bxg

350wfb-cd1

1450

1156

40

250

5

350

300

2886

1280

35

t.g.bxg

350wfb-cd2

1450

1128

45

280

5

350

300

3080

1050

50

t.g.bxg

350wfb-cd3

1450

1000

57.5

315

5

350

300

3285

1200

50

t.g.bxg

350wfb-ed

1450

900

30

160

5

350

300

2380

1096

25

t.g.bxg

350wfb-ed1

1450

1140

30

200

5

350

300

2600

1370

25

t.g.bxg

400wfb-ad

1450

1850

15

160

5

400

350

2860

1520

18

1450

20

t.g.bxg

400wfb-ad1

1450

1680

10

90

5

400

350

2150

t.g.bxg

400wfb-ad2

1450

1600

8

75

5

400

350

1800

t.g.bxg

400wfb-ad3

1450

2050

5

55

5

400

350

1750

t.g.bxg

400wfb-bd

1450

1700

20

185

5

400

350

2500

2085

15

t.g.bxg

400wfb-bd1

1450

1600

22.5

200

5

400

350

2650

2000

18

t.g.bxg

400wfb-bd2

1450

2226

20

250

5

400

350

2880

1880

25

t.g.bxg

400wfb-bd3

1450

1700

30

280

5

400

350

2980

2506

20

t.g.bxg

400wfb-cd

1450

2308

8

110

5

400

350

2650

t.g.bxg

400wfb-cd1

1450

1880

12

132

5

400

350

2750

t.g.bxg

400wfb-cd2

1450

2280

12

160

5

400

350

2860

t.g.bxg

400wfb-cd3

1450

1905

18

200

5

400

350

2850

t.g.bxg

450wfb-ad

1450

1650

35

315

5

450

400

3250

2880

20

t.g.bxg

450wfb-ad1

1450

2890

5

90

5

450

400

2650

t.g.bxg

450wfb-bd

1450

2825

8

132

5

450

400

2880

t.g.bxg

450wfb-bd1

1450

2825

12

200

5

450

400

2968

t.g.bxg

600wfb-ad

1450

3400

8

160

5

600

450

3080

t.g.bxg

600wfb-bd

1450

4280

8

200

5

600

450

3080

t.g.bxg

600wfb-cd

1450

4020

5

110

5

600

450

2850

t.g.bxg

800wfb-ad

1450

4520

5

132

5

800

600

3280

5480

5

t.g.bxg

800wfb-cd

1450

6850

5

200

5

800

600

3380


留言框

  • 产品:

  • 您的单位:

  • 您的姓名:

  • 联系电话:

  • 常用邮箱:

  • 省份:

  • 详细地址:

  • 补充说明:

  • 验证码:

    请输入计算结果(填写阿拉伯数字),如:三加四=7
contact us
  • 联系qq:1597533116
  • 联系邮箱:equanby@163.com
  • 传真:86-21-59266228
  • 联系地址:上海市青浦区金泽工业园区

扫一扫  微信咨询

©2024 上海鄂泉泵业有限公司 尊龙凯时人生就博官网登录的版权所有  备案号:  googlesitemap    总访问量:660482

产品推荐区:yw型液下排污泵不锈钢潜水排污泵isg立式管道离心泵




网站地图
