qby3第三代气动隔膜泵qby3新型气动隔膜泵-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-03
  • 产品型号:  qby3新型气动隔膜泵
  • 简单描述
  • qby3第三代气动隔膜泵具有流量大、扬程高、质量可靠使用寿命长、噪音底、震动小、*死机、做工精细等八大优点,即能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。适用于工业和城市给排水,环保、建筑、消防、化工、制药、染料、印染、酿造、电力、电镀、造纸、工矿冲洗,设备冷却等。
详细介绍

产品概述
   qby3第三代气动隔膜泵是我公司在qby二代隔膜泵的基础上开发的新一代隔膜泵产品,鄂泉qby3气动隔膜泵具有流量大、扬程高、质量可靠使用寿命长、噪音底、震动小、*死机、做工精细等八大优点,即能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。是代替进口产品的*。
   qby3隔膜泵产品是国内隔膜泵科技的展现,是鄂泉科技的汇聚,更是我国隔膜泵技术进步的标志。

产品特点
1、qby3第三代气动隔膜泵不需灌引水,吸程高达5米,扬程达70米,出口压力≧7bar
2、流动宽敞,通过性能好,允许通过zui大颗粒直径达10毫米。抽送泥浆、杂质时,对泵磨损甚微;
3、扬程、流量可通过气阀开度实现无级调节(气压调节在1-7bar之间)
4、该泵无旋转部件,没有轴封,隔膜等抽送的介质与泵的运动部件、工件介质*隔开,所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时,不会造成环境污染和危害人身安全;
5、不*电,在易燃、易爆场所使用安全可靠;
6、qby3第三代气动隔膜泵可以浸没在介质中工作;
7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门,即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏,一旦超负荷,泵会自动地停机,具有自我保护性能,当负荷恢复正常后,又能自动启动运行;
8、结构简单、易损件少,该泵结构简单,安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不像其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
9、可输送较粘的液体(粘度在1万厘泊以下);
10、本泵无须用油润滑,即使空转,对泵也无任何影响,这是该泵一大特点;
11、塑料法兰压力:pn0.6mpa(10bar),金属法兰压力:pn1.0mpa(10bar)

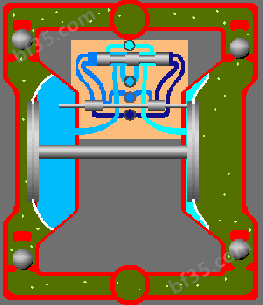

隔膜泵结构图

工作原理



  在qby3第三代气动隔膜泵的两个对称工作腔中,各装有一块有弹性的隔膜片,联杆将两块隔膜结成一体,压缩空气从泵的进气接头进入配气阀后,推动两个工作腔内的隔膜片,驱使联杆联接的两块隔膜同步运动。与此同时,另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔,推动隔膜朝相反方向运动,这样就形成了两个隔膜片的同步往复运动。每个工作腔中设置有两个单向球阀,隔膜片的往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替地开启和关闭,从而将液体连续地吸入和排出。

产品用途
1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果 浆、巧克力等。
2、泵吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后,用泵吸沉积物及灌浆。
6、吸各种乳剂和填料。
7、泵吸各种污水。
8、用泵为油轮,驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸 水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体zui高可耐150℃。
16、作为各种固液体分离设备的前级送压装置。

产品设计性能参数

型号

type

zui大流量

max flow

(l/min)

zui大扬程

max head

(m)

zui大吸程

suction lift

(m)

出口压力

max.air pressure

(kg)

吸入口径

suction size

(mm)

排出口径

discharge size

(mm)

入气口径

air inlet

(in)

zui大通过颗粒直径

max grain diameter

(mm)

重量

weight

(kg)

qby3-10

17

70

3

7

10

10

1/4

0.5

6

qby3-15

17

70

3

7

15

15

1/4

0.5

6

qby3-20

50

70

4

7

20

20

1/4

2.5

9

qby3-25

50

70

4

7

25

25

1/4

2.5

9

qby3-32

150

70

5

7

32

32

1/2

4

20

qby3-40

150

70

5

7

40

40

1/2

4

20

qby3-50

340

70

5

7

50

50

1/2

5

40

qby3-65

340

70

5

7

65

65

1/2

5

40

qby3-80

570

70

5

7

80

80

1/2

6

70

qby3100

570

70

5

7

100

100

1/2

6

75

qby3125

1000

70

5

7

125

125

3/4

10

95

qby3150

1000

70

5

7

150

150

3/4

10

100

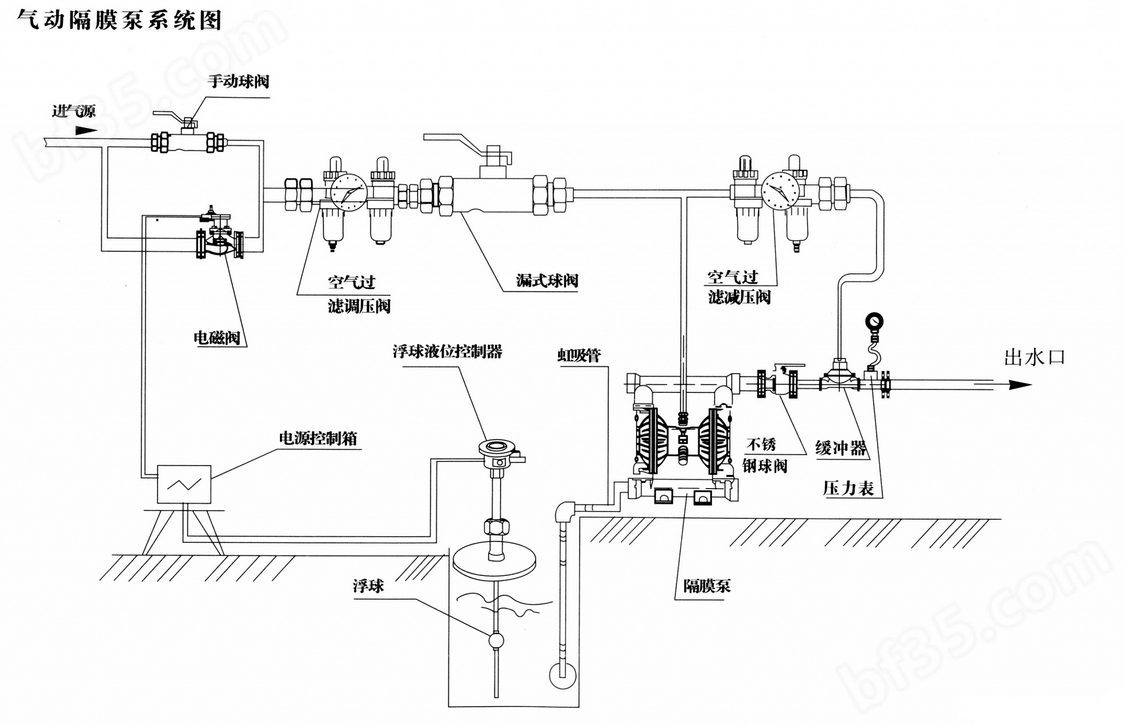

隔膜泵系统安装

隔膜泵使用说明
1.气动隔膜泵是以压缩空气为动力,适当的润滑可以使泵的运行更稳定并能延长泵的使用寿命。
2.保证压缩空气的洁净,不洁的气体容易磨损气阀,建议加装气动三联件!
3.开关机需慢开慢关,以减小对管路和隔膜的冲击,开机前检查管路联接有无松动。
4.输送危性液体时请把泵的排气接到安全的地方,以免隔膜损坏时产生危险。
5.输送易干结液体后请及时清洗,以免下次起动损坏隔膜或无法起动。
6.管路较长时,要固定好管路,不可用泵来承受管路的重量和振动。
