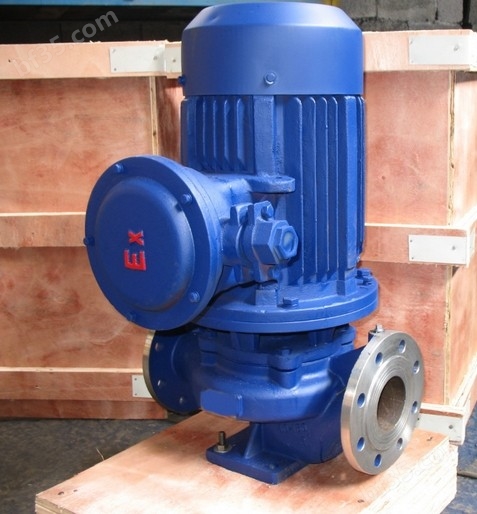

ihg型不锈钢立式化工泵实物照片
| 鄂泉不锈钢化工泵 | 鄂泉防爆型化工泵 |
 |  |
ihg型不锈钢化工泵介绍
ihg型，是在isg管道泵技术的基础上，自行研究开发的新一代节能、环保立式离心泵。该系列泵性能优、可靠性高、寿命长、结构合理、 外形美观，具有行业优质水平。是本公司参照iso2858和国家标准jb/t53058-1993所规定的性能参数，结合本公司多年生产经验而设计的第二代高效节能产品。系列流量范围1.5～1600m3/h，扬程范围5～125m，分基本型、分流型、切割型等多种规格。
ihg型不锈钢立式化工泵特点
运行平稳：泵轴的同心度及叶轮优异的动静平衡，保证平稳运行，*振动。
滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
故障率低：结构简单合理，关键部分采用*品质；配套，整机*工作时间大大提高。
维修方便：更换密封、轴承，简易方便。
占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。
ihg型不锈钢立式化工泵工作条件
1、吸入压力≤1．6mpa，或泵系统zui高工作压力 ≤1．6mpa，即泵吸入口压力 泵扬程≤1．6mpa、泵静压试验压力为2．5mpa，订货时请注明系统工作压力。管道离心泵系统工作压力大于1．6mpa时应 在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。
ihg型不锈钢化工离心泵技术选型
ihg型立式化工泵用途
1、ihg型立式单级单吸化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食口制药等部门，使用温度为-20℃~ 105℃。
2、isg型立式管道泵，供输送清水及物理性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。使用温度t<80℃。
3、irg（grg）型立式热水（高温）热水循环泵，适用于能源、冶金、木材加工、化工、纺织、造纸及饭店、浴室、宾馆等锅炉热水增压循环输送及城市采暖系统循环用泵，irg使用介质温度不超过120℃，grg型使用介质温度不超过240℃。
4、ihgb型不锈钢防爆型化工离心泵，适用于输送易燃易爆性化工液体。
5、yg立式管道油泵供输送汽油、煤油、柴油等石油产品，被输送介质温度为－20℃~ 120℃。
6、isgd、irgd、grgd、ihgd、ygd、ihgbd型立式低转速离心泵，适用于环境声要求很低的场合及空调循环等。

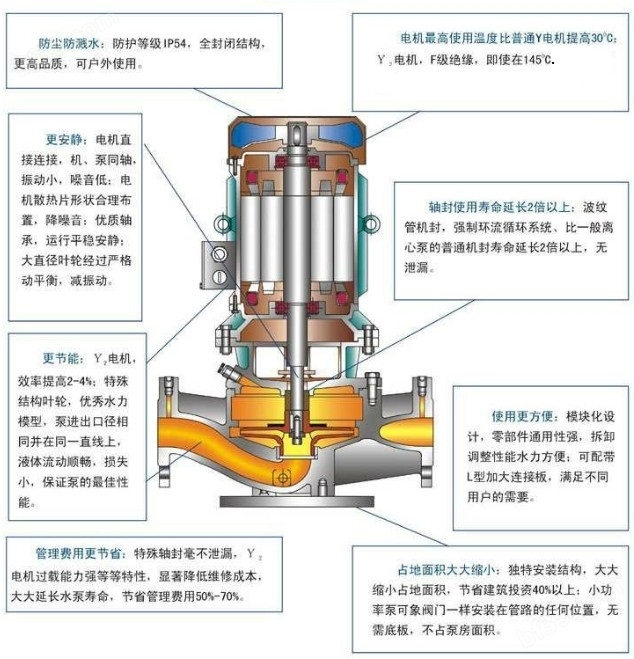

ihg型不锈钢化工管道泵结构：
1、机械密封前置有承磨付，泵盖上设有密封冷却，冲洗孔，适用于抽送介质易挥发或结晶的场合，延长在介质含微小颗粒时机械密封的使用寿命。
2、泵与电机轴承组合配置，保证轴运转精度，提高了密封的可靠性。
3、机械密封采用硬质合金材质。
ihg型不锈钢立式化工泵选型参数表
型号 | 流量 (m3/h) | 扬程 | 电机功率 (kw) | 转速 | 效率 | 汽蚀余量 |
15-80 | 1.5 | 8 | 0.18 | 2900 | 34 | 2.3 |
20-110 | 2.5 | 15 | 0.37 | 2900 | 34 | 2.3 |
20-160 | 2.5 | 32 | 1.1 | 2900 | 25 | 2.3 |
25-110 | 4 | 15 | 0.55 | 2900 | 42 | 2.3 |
25-125 | 4 | 20 | 0.75 | 2900 | 36 | 2.3 |
25-125a | 3.6 | 16 | 0.55 | 2900 | 35 | 2.3 |
25-160 | 4 | 32 | 1.5 | 2900 | 32 | 2.3 |
25-160a | 3.7 | 28 | 1.1 | 2900 | 31 | 2.3 |
32-100 | 4.5 | 12.5 | 0.55 | 2900 | 56 | 2.3 |
32-100(i) | 6.3 | 12.5 | 1.1 | 2900 | 54 | 2.0 |
32-125 | 4.5 | 20 | 0.75 | 2900 | 45 | 2.3 |
32-125(i) | 6.3 | 20 | 1.1 | 2900 | 43 | 2.3 |
32-125a | 4.0 | 16 | 0.55 | 2900 | 43 | 2.3 |
32-160 | 4.5 | 32 | 1.1 | 2900 | 44 | 2.3 |
32-160a | 4.5 | 25 | 1.1 | 2900 | 42 | 2.3 |
32-160(i) | 6.3 | 32 | 2.2 | 2900 | 42 | 2.3 |
32-200 | 4.5 | 50 | 3 | 2900 | 45 | 2.3 |
32-200a | 4 | 40 | 2.2 | 2900 | 40 | 2.3 |
32-200(i) | 6.3 | 50 | 4 | 2900 | 33 | 2.0 |
40-100 | 6.3 | 12.5 | 0.55 | 2900 | 54 | 2.3 |
40-100a | 5.6 | 10 | 0.37 | 2900 | 52 | 2.3 |
40-125 | 6.3 | 20 | 1.1 | 2900 | 46 | 2.3 |
40-125a | 5.6 | 16 | 0.75 | 2900 | 45 | 2.3 |
40-160 | 6.3 | 32 | 2.2 | 2900 | 40 | 2.3 |
40-160a | 5.9 | 28 | 1.5 | 2900 | 39 | 2.3 |
40-160b | 5.2 | 24 | 1.1 | 2900 | 38 | 2.3 |
40-200 | 6.3 | 50 | 4 | 2900 | 33 | 2.3 |
40-200a | 5.9 | 44 | 3 | 2900 | 31 | 2.3 |
40-200b | 5.5 | 38 | 2.2 | 2900 | 29 | 2.3 |
40-250 | 6.3 | 80 | 7.5 | 2900 | 28 | 2.3 |
40-250a | 5.9 | 70 | 5.5 | 2900 | 28 | 2.3 |
40-250b | 5.5 | 60 | 4 | 2900 | 27 | 2.3 |
40-100(i) | 12.5 | 12.5 | 1.1 | 2900 | 62 | 2.3 |
40-125(i) | 12.5 | 20 | 1.5 | 2900 | 60 | 2.3 |
40-125(i)a | 11.2 | 17.2 | 1.1 | 2900 | 58 | 2.3 |
40-160(i) | 12.5 | 32 | 3 | 2900 | 52 | 2.3 |
40-160(i)a | 11.7 | 28 | 2.2 | 2900 | 51 | 2.3 |
40-160(i)b | 10.5 | 22.5 | 1.5 | 2900 | 50 | 2.3 |
40-200(i) | 12.5 | 50 | 5.5 | 2900 | 46 | 2.3 |
40-200(i)a | 11.7 | 40 | 4 | 2900 | 45 | 2.3 |
40-200(i)b | 10.5 | 35 | 3 | 2900 | 44 | 2.3 |
40-250(i) | 12.5 | 80 | 11 | 2900 | 38 | 2.3 |
40-250(i)a | 11.7 | 70 | 7.5 | 2900 | 38 | 2.3 |
40-250(i)b | 10.8 | 60 | 7.5 | 2900 | 37 | 2.3 |
50-100 | 12.5 | 12.5 | 1.1 | 2900 | 62 | 2.3 |
50-125 | 12.5 | 20 | 1.5 | 2900 | 58 | 2.3 |
50-125a | 11.2 | 17.2 | 1.1 | 2900 | 57 | 2.3 |
50-160 | 12.5 | 32 | 3 | 2900 | 52 | 2.3 |
50-160a | 11.7 | 28 | 2.2 | 2900 | 51 | 2.3 |
50-160b | 10.5 | 22.5 | 1.5 | 2900 | 50 | 2.3 |
50-200 | 12.5 | 50 | 5.5 | 2900 | 46 | 2.3 |
50-200a | 11.7 | 44.5 | 4 | 2900 | 45 | 2.3 |
50-200b | 10.5 | 35 | 3 | 2900 | 44 | 2.3 |
50-250 | 12.5 | 80 | 11 | 2900 | 38 | 2.3 |
50-250a | 11.7 | 70 | 7.5 | 2900 | 38 | 2.3 |
50-250b | 10.8 | 60 | 7.5 | 2900 | 37 | 2.3 |
50-100(i) | 25 | 12.5 | 1.5 | 2900 | 69 | 2.5 |
50-100(i)a | 22.4 | 10 | 1.1 | 2900 | 67 | 2.5 |
50-125(i) | 25 | 20 | 3 | 2900 | 68 | 2.5 |
50-125(i)a | 22.4 | 16 | 2.2 | 2900 | 66 | 2.5 |
50-160(i) | 25 | 32 | 4 | 2900 | 63 | 2.5 |
50-160(i)a | 23.4 | 28 | 4 | 2900 | 62 | 2.5 |
50-160(i)b | 21.6 | 24 | 3 | 2900 | 58 | 2.5 |
50-200(i) | 25 | 50 | 7.5 | 2900 | 58 | 2.5 |
50-200(i)a | 23.4 | 44 | 7.5 | 2900 | 57 | 2.5 |
50-200(i)b | 21.6 | 37 | 5.5 | 2900 | 55 | 2.5 |
50-250(i) | 25 | 80 | 15 | 2900 | 50 | 2.5 |
50-250(i)a | 23.4 | 70 | 11 | 2900 | 50 | 2.5 |
50-250(i)b | 21.6 | 60 | 11 | 2900 | 49 | 2.5 |
50-315(i) | 25 | 125 | 30 | 2900 | 40 | 2.5 |
50-315(i)a | 23.4 | 110 | 22 | 2900 | 40 | 2.5 |
50-315(i)b | 21.6 | 93 | 18.5 | 2900 | 39 | 2.5 |
65-100 | 25 | 12.5 | 1.5 | 2900 | 69 | 2.5 |
65-100a | 22.4 | 10 | 1.1 | 2900 | 67 | 2.5 |
65-125 | 25 | 20 | 3 | 2900 | 68 | 2.5 |
65-125a | 22.4 | 16 | 2.2 | 2900 | 66 | 2.5 |
65-160 | 25 | 32 | 4 | 2900 | 63 | 2.5 |
65-160a | 23.4 | 28 | 4 | 2900 | 62 | 2.5 |
65-160b | 21.6 | 24 | 3 | 2900 | 58 | 2.5 |
65-200 | 25 | 50 | 7.5 | 2900 | 58 | 2.5 |
65-200a | 23.4 | 44 | 7.5 | 2900 | 57 | 2.5 |
65-200b | 21.6 | 37 | 5.5 | 2900 | 55 | 2.5 |
65-250 | 25 | 80 | 15 | 2900 | 50 | 2.5 |
65-250a | 23.4 | 70 | 11 | 2900 | 50 | 2.5 |
65-250b | 21.6 | 60 | 11 | 2900 | 49 | 2.5 |
65-315 | 25 | 125 | 30 | 2900 | 40 | 2.5 |
65-315a | 23.4 | 110 | 22 | 2900 | 40 | 2.5 |
65-315b | 21.6 | 93 | 18.5 | 2900 | 39 | 2.5 |
65-100(i) | 50 | 12.5 | 3 | 2900 | 73 | 3.0 |
65-100(i)a | 44.8 | 10 | 2.2 | 2900 | 72 | 3.0 |
65-125(i) | 50 | 20 | 5.5 | 2900 | 72.5 | 3.0 |
65-125(i)a | 44.8 | 16 | 4 | 2900 | 71 | 3.0 |
65-160(i) | 50 | 32 | 7.5 | 2900 | 71 | 3.0 |
65-160(i)a | 46.8 | 28 | 7.5 | 2900 | 70 | 3.0 |
65-160(i)b | 43.2 | 24 | 5.5 | 2900 | 69 | 3.0 |
65-200(i) | 50 | 50 | 15 | 2900 | 67 | 3.0 |
65-200(i)a | 46.8 | 44 | 11 | 2900 | 66 | 3.0 |
65-200(i)b | 43 | 37 | 7.5 | 2900 | 65 | 3.0 |
65-250(i) | 50 | 80 | 22 | 2900 | 59 | 3.0 |
65-250(i)a | 46.8 | 70 | 18.5 | 2900 | 59 | 3.0 |
65-250(i)b | 43 | 60 | 15 | 2900 | 58 | 3.0 |
65-315(i) | 50 | 125 | 37 | 2900 | 54 | 3.0 |
65-315(i)a | 45.8 | 105 | 30 | 2900 | 54 | 3.0 |
65-315(i)b | 43 | 93 | 30 | 2900 | 53 | 3.0 |
80-100 | 50 | 12.5 | 3 | 2900 | 73 | 3.0 |
80-100a | 44.8 | 10 | 2.2 | 2900 | 72 | 3.0 |
80-125 | 50 | 20 | 5.5 | 2900 | 72.5 | 3.0 |
80-125a | 44.8 | 16 | 4 | 2900 | 71 | 3.0 |
80-160 | 50 | 32 | 7.5 | 2900 | 71 | 3.0 |
80-160a | 46.8 | 28 | 7.5 | 2900 | 70 | 3.0 |
80-160b | 43.2 | 24 | 5.5 | 2900 | 69 | 3.0 |
80-200 | 50 | 50 | 15 | 2900 | 67 | 3.0 |
80-200a | 46.8 | 44 | 11 | 2900 | 66 | 3.0 |
80-200b | 43 | 37 | 7.5 | 2900 | 65 | 3.0 |
80-250 | 50 | 80 | 22 | 2900 | 59 | 3.0 |
80-250a | 46.8 | 70 | 18.5 | 2900 | 59 | 3.0 |
80-250b | 43 | 60 | 15 | 2900 | 58 | 3.0 |
80-315 | 50 | 125 | 37 | 2900 | 54 | 3.0 |
80-315a | 45.8 | 105 | 30 | 2900 | 54 | 3.0 |
80-315b | 43 | 93 | 30 | 2900 | 53 | 3.0 |
80-315c | 41 | 85 | 22 | 2900 | 51 | 3.0 |
80-350 | 50 | 150 | 55 | 2900 | 66 | 3.0 |
80-350a | 44 | 142 | 45 | 2900 | 65 | 3.0 |
80-350b | 40 | 135 | 37 | 2900 | 63 | 3.0 |
80-100(i) | 100 | 12.5 | 5.5 | 2900 | 76 | 4.5 |
80-100(i)a | 89 | 10 | 4 | 2900 | 74 | 4.5 |
80-125(i) | 100 | 20 | 11 | 2900 | 76 | 4.5 |
80-125(i)a | 89 | 16 | 7.5 | 2900 | 74 | 4.5 |
80-160(i) | 100 | 32 | 15 | 2900 | 76 | 4.5 |
80-160(i)a | 93.5 | 28 | 11 | 2900 | 74 | 4.5 |
80-160(i)b | 86.4 | 24 | 11 | 2900 | 72 | 4.5 |
80-200(i) | 100 | 50 | 22 | 2900 | 74 | 4.0 |
80-200(i)a | 93.5 | 44 | 18.5 | 2900 | 73 | 4.0 |
80-200(i)b | 86.4 | 37 | 15 | 2900 | 71 | 4.0 |
80-250(i) | 100 | 80 | 37 | 2900 | 69 | 4.0 |
80-250(i)a | 93.5 | 70 | 30 | 2900 | 68 | 4.0 |
80-250(i)b | 86.4 | 60 | 30 | 2900 | 66 | 4.0 |
80-315(i) | 100 | 125 | 75 | 2900 | 66 | 4.0 |
80-315(i)a | 93.5 | 110 | 55 | 2900 | 66 | 4.0 |
80-315(i)b | 86.4 | 93 | 45 | 2900 | 65 | 4.0 |
80-315(i)c | 82 | 85 | 37 | 2900 | 63 | 4.0 |
100-100 | 100 | 12.5 | 5.5 | 2900 | 76 | 4.5 |
100-100a | 89 | 10 | 4 | 2900 | 74 | 4.5 |
100-125 | 100 | 20 | 11 | 2900 | 76 | 4.5 |
100-125a | 89 | 16 | 7.5 | 2900 | 74 | 4.5 |
100-160 | 100 | 32 | 15 | 2900 | 76 | 4.5 |
100-160a | 93.5 | 28 | 11 | 2900 | 74 | 4.5 |
100-160b | 86.4 | 24 | 11 | 2900 | 72 | 4.5 |
100-200 | 100 | 50 | 22 | 2900 | 74 | 4.0 |
100-200a | 93.5 | 44 | 18.5 | 2900 | 73 | 4.0 |
100-200b | 86.4 | 37 | 15 | 2900 | 71 | 4.0 |
100-250 | 100 | 80 | 37 | 2900 | 69 | 4.0 |
100-250a | 93.5 | 70 | 30 | 2900 | 68 | 4.0 |
100-250b | 86.4 | 60 | 30 | 2900 | 66 | 4.0 |
100-315 | 100 | 125 | 75 | 2900 | 66 | 4.0 |
100-315a | 93.5 | 110 | 55 | 2900 | 66 | 4.0 |
100-315b | 86.4 | 93 | 45 | 2900 | 65 | 4.0 |
100-100(i) | 160 | 12.5 | 11 | 2900 | 73 | 4.5 |
100-125(i) | 160 | 20 | 15 | 2900 | 74 | 4.5 |
100-125(i)a | 143 | 16 | 11 | 2900 | 72 | 4.5 |
100-160(i) | 160 | 32 | 22 | 2900 | 79 | 5.6 |
100-160(i)a | 150 | 28 | 18.5 | 2900 | 76 | 5.0 |
100-200(i) | 160 | 50 | 37 | 2900 | 79 | 5.2 |
100-200(i)a | 150 | 45 | 30 | 2900 | 74 | 4.5 |
100-200(i)b | 138 | 40 | 22 | 2900 | 72 | 4.5 |
100-250(i) | 160 | 80 | 55 | 2900 | 77 | 4.8 |
100-250(i)a | 140 | 70 | 45 | 2900 | 72 | 4.5 |
100-250(i)b | 100 | 65 | 37 | 2900 | 70 | 4.5 |
100-350 | 100 | 150 | 90 | 2900 | 57 | 4.0 |
100-350a | 87 | 142 | 75 | 2900 | 75 | 4.0 |
100-350b | 82 | 135 | 55 | 2900 | 75 | 4.0 |
125-100 | 160 | 12.5 | 11 | 2900 | 82 | 4.0 |
125-100a | 143 | 10 | 7.5 | 2900 | 77 | 4.0 |
125-125 | 160 | 20 | 15 | 2900 | 80 | 4.0 |
125-125a | 143 | 16 | 11 | 2900 | 77 | 4.0 |
125-160 | 200 | 32 | 30 | 2900 | 78 | 4.0 |
125-160a | 187 | 28 | 22 | 2900 | 76 | 4.0 |
125-160b | 180 | 24.5 | 18.5 | 2900 | 73 | 4.0 |
125-200 | 200 | 50 | 45 | 2900 | 77 | 5.5 |
125-200a | 187 | 44 | 37 | 2900 | 76 | 5.5 |
125-200b | 172 | 37 | 30 | 2900 | 75 | 5.5 |
125-250 | 200 | 80 | 75 | 2900 | 75 | 5.0 |
125-250a | 187 | 70 | 55 | 2900 | 74 | 5.5 |
125-250b | 172 | 60 | 45 | 2900 | 73 | 5.5 |
125-315 | 200 | 125 | 110 | 2900 | 70 | 5.0 |
125-315a | 187 | 110 | 90 | 2900 | 70 | 5.0 |
125-315b | 172 | 93 | 75 | 2900 | 69 | 5.0 |
125-315c | 160 | 78 | 55 | 2900 | 67 | 5.0 |
150-125 | 160 | 20 | 11 | 2900 | 76 | 4.0 |
150-125a | 150 | 16 | 7.5 | 2900 | 77 | 4.0 |
150-160 | 160 | 32 | 22 | 2900 | 75 | 4.0 |
150-160a | 150 | 28 | 18.5 | 2900 | 76 | 4.0 |
150-160b | 140 | 24 | 15 | 2900 | 73 | 4.0 |
150-200 | 160 | 50 | 37 | 2900 | 77 | 5.5 |
150-200a | 150 | 44 | 30 | 2900 | 76 | 5.5 |
150-200b | 140 | 38 | 22 | 2900 | 75 | 5.5 |
150-250 | 200 | 80 | 75 | 2900 | 75 | 5.0 |
150-250a | 187 | 70 | 55 | 2900 | 74 | 5.5 |
150-250b | 172 | 60 | 45 | 2900 | 73 | 5.5 |
150-315 | 200 | 125 | 110 | 2900 | 70 | 5.0 |
150-315a | 187 | 110 | 90 | 2900 | 70 | 5.0 |
150-315b | 172 | 93 | 75 | 2900 | 69 | 5.0 |
型号 | 流量 (m3/h) | 扬程 | 电机功率 (kw) | 转速 |
40-125(i) | 6.3 | 5 | 0.55 | 1450 |
40-160(i) | 6.3 | 8 | 0.55 | 1450 |
40-160(i)a | 5.5 | 6 | 0.55 | 1450 |
40-200(i) | 6.3 | 12.5 | 0.75 | 1450 |
40-200(i)a | 5.8 | 11 | 0.55 | 1450 |
40-250(i) | 6.3 | 20 | 1.5 | 1450 |
40-250(i)a | 5.8 | 17 | 1.1 | 1450 |
50-125 | 6.3 | 5 | 0.55 | 1450 |
50-160 | 6.3 | 8 | 0.55 | 1450 |
50-160a | 5.5 | 6 | 0.55 | 1450 |
50-200 | 6.3 | 12.5 | 0.75 | 1450 |
50-200a | 5.8 | 11 | 0.55 | 1450 |
50-250 | 6.3 | 20 | 1.5 | 1450 |
50-250a | 5.8 | 17 | 1.1 | 1450 |
50-125(i) | 12.5 | 5 | 0.55 | 1450 |
50-160(i) | 12.5 | 8 | 0.75 | 1450 |
50-160(i)a | 11 | 6 | 0.55 | 1450 |
50-200(i) | 12.5 | 12.5 | 1.1 | 1450 |
50-200(i)a | 11.2 | 10 | 0.75 | 1450 |
50-250(i) | 12.5 | 20 | 2.2 | 1450 |
50-250(i)a | 11.7 | 17.5 | 1.5 | 1450 |
50-250(i)b | 10 | 13 | 1.1 | 1450 |
50-315(i) | 12.5 | 32 | 4 | 1450 |
50-315(i)a | 11.7 | 28 | 3 | 1450 |
50-315(i)b | 10 | 21 | 3 | 1450 |
65-125 | 12.5 | 5 | 0.55 | 1450 |
65-160 | 12.5 | 8 | 0.75 | 1450 |
65-160a | 11 | 6 | 0.55 | 1450 |
65-200 | 12.5 | 12.5 | 1.1 | 1450 |
65-200a | 11.2 | 10 | 0.75 | 1450 |
65-250 | 12.5 | 20 | 2.2 | 1450 |
65-250a | 11.7 | 17.5 | 1.5 | 1450 |
65-250b | 10 | 13 | 1.1 | 1450 |
65-315 | 12.5 | 32 | 4 | 1450 |
65-315a | 11.7 | 28 | 3 | 1450 |
65-315b | 10 | 21 | 3 | 1450 |
65-125(i) | 25 | 5 | 0.75 | 1450 |
65-160(i) | 25 | 8 | 1.5 | 1450 |
65-160(i)a | 22 | 6 | 1.1 | 1450 |
65-200(i) | 25 | 12.5 | 2.2 | 1450 |
65-200(i)a | 23.3 | 11 | 1.5 | 1450 |
65-250(i) | 25 | 20 | 3 | 1450 |
65-250(i)a | 22.2 | 15.8 | 2.2 | 1450 |
65-250(i)b | 20 | 12.8 | 1.54 | 1450 |
65-315(i) | 25 | 32 | 5.5 | 1450 |
65-315(i)a | 22.5 | 26 | 4 | 1450 |
65-315(i)b | 20 | 21 | 3 | 1450 |
80-125 | 25 | 5 | 0.75 | 1450 |
80-160 | 25 | 8 | 1.5 | 1450 |
80-160a | 22 | 6 | 1.1 | 1450 |
80-200 | 25 | 12.5 | 2.2 | 1450 |
80-200a | 23.3 | 11 | 1.5 | 1450 |
80-250 | 25 | 20 | 3 | 1450 |
80-250a | 22.2 | 15.8 | 2.2 | 1450 |
80-250b | 20 | 12.8 | 1.5 | 1450 |
80-315 | 25 | 32 | 5.5 | 1450 |
80-315a | 22.5 | 26 | 4 | 1450 |
80-315b | 20 | 21 | 3 | 1450 |
80-125(i) | 50 | 5 | 1.5 | 1450 |
80-160(i) | 50 | 8 | 2.2 | 1450 |
80-160(i)a | 44.7 | 6 | 1.5 | 1450 |
80-160(i)b | 43.2 | 5.8 | 1.5 | 1450 |
80-200(i) | 50 | 12.5 | 4 | 1450 |
80-200(i)a | 44.7 | 10 | 3 | 1450 |
80-250(i) | 50 | 20 | 5.5 | 1450 |
80-250(i)a | 46 | 17 | 4 | 1450 |
80-250(i)b | 40.5 | 13 | 3 | 1450 |
80-315(i) | 50 | 32 | 11 | 1450 |
80-315(i)a | 46 | 27.9 | 7.5 | 1450 |
80-315(i)b | 40.5 | 21 | 5.5 | 1450 |
100-125 | 50 | 5 | 1.5 | 1450 |
100-160 | 50 | 8 | 2.2 | 1450 |
100-160a | 46 | 6 | 1.5 | 1450 |
100-200 | 50 | 12.5 | 4 | 1450 |
100-200a | 44.7 | 10 | 3 | 1450 |
100-250 | 50 | 20 | 5.5 | 1450 |
100-250a | 46 | 17 | 4 | 1450 |
100-250b | 40.5 | 13 | 3 | 1450 |
100-315 | 50 | 32 | 11 | 1450 |
100-315a | 46 | 27.9 | 7.5 | 1450 |
100-315b | 40.5 | 21 | 5.5 | 1450 |
100-125(i) | 80 | 5 | 2.2 | 1450 |
100-160(i) | 80 | 8 | 3 | 1450 |
100-160(i)a | 72 | 6.5 | 2.2 | 1450 |
100-200(i) | 80 | 12.5 | 5.5 | 1450 |
100-200(i)a | 72 | 10 | 4 | 1450 |
100-250(i) | 80 | 20 | 11 | 1450 |
100-250(i)a | 75 | 17.5 | 7.5 | 1450 |
100-250(i)b | 69 | 15 | 5.5 | 1450 |
100-315(i) | 80 | 32 | 15 | 1450 |
100-315(i)a | 75 | 27.5 | 11 | 1450 |
100-315(i)b | 70 | 24 | 11 | 1450 |
100-400(i) | 80 | 50 | 22 | 1450 |
100-400(i)a | 75 | 44 | 18.5 | 1450 |
100-400(i)b | 70 | 38 | 15 | 1450 |
125-125 | 100 | 5 | 2.2 | 1450 |
125-160 | 100 | 8 | 4 | 1450 |
125-160a | 87 | 6 | 4 | 1450 |
125-200 | 100 | 12.5 | 7.5 | 1450 |
125-200a | 89 | 10 | 5.5 | 1450 |
125-250 | 100 | 220 | 11 | 1450 |
125-250a | 93.5 | 17.5 | 7.5 | 1450 |
125-250b | 87 | 15 | 7.5 | 1450 |
125-315 | 100 | 32 | 15 | 1450 |
125-315a | 91 | 27 | 11 | 1450 |
125-315b | 87 | 24 | 11 | 1450 |
125-400 | 100 | 50 | 30 | 1450 |
125-400a | 94 | 44 | 22 | 1450 |
125-400b | 87 | 37.5 | 18.5 | 1450 |
125-200(i) | 160 | 12.5 | 11 | 1450 |
125-200(i)a | 143 | 10 | 7.5 | 1450 |
125-250(i) | 160 | 20 | 15 | 1450 |
125-250(i)a | 147 | 17 | 11 | 1450 |
125-250(i)b | 134 | 14 | 7.5 | 1450 |
125-315(i) | 160 | 32 | 22 | 1450 |
125-315(i)a | 150 | 28 | 18.5 | 1450 |
125-315(i)b | 138 | 24 | 15 | 1450 |
125-400(i) | 160 | 50 | 37 | 1450 |
125-400(i)a | 150 | 44 | 30 | 1450 |
125-400(i)b | 138 | 38 | 30 | 1450 |
150-200 | 160 | 12.5 | 11 | 1450 |
150-200a | 143 | 10 | 7.5 | 1450 |
150-250 | 160 | 20 | 15 | 1450 |
150-250a | 147 | 17 | 11 | 1450 |
150-250b | 134 | 14 | 7.5 | 1450 |
150-315 | 160 | 32 | 22 | 1450 |
150-315a | 150 | 28 | 18.5 | 1450 |
150-315b | 138 | 24 | 15 | 1450 |
150-400 | 160 | 50 | 37 | 1450 |
150-400a | 150 | 44 | 30 | 1450 |
150-400b | 138 | 38 | 30 | 1450 |
150-200(i) | 200 | 12.5 | 15 | 1450 |
150-200(i)a | 179 | 10 | 11 | 1450 |
150-250(i) | 200 | 20 | 18.5 | 1450 |
150-250(i)a | 187 | 17.5 | 15 | 1450 |
150-250(i)b | 173 | 14 | 11 | 1450 |
150-315(i) | 200 | 32 | 30 | 1450 |
150-315(i)a | 187 | 28 | 22 | 1450 |
150-315(i)b | 173 | 24 | 18.5 | 1450 |
150-400(i) | 200 | 50 | 45 | 1450 |
150-400(i)a | 187 | 44 | 37 | 1450 |
150-400(i)b | 173 | 37.5 | 30 | 1450 |
200-200 | 200 | 12.5 | 15 | 1450 |
200-200a | 179 | 10 | 11 | 1450 |
200-250 | 200 | 20 | 18.5 | 1450 |
200-250a | 187 | 17.5 | 15 | 1450 |
200-250b | 173 | 14 | 11 | 1450 |
200-315 | 200 | 32 | 30 | 1450 |
200-315a | 187 | 28 | 22 | 1450 |
200-315b | 173 | 24 | 18.5 | 1450 |
200-400 | 200 | 50 | 45 | 1450 |
200-400a | 187 | 44 | 37 | 1450 |
200-400b | 173 | 37.5 | 30 | 1450 |
200-200(i) | 400 | 12.5 | 22 | 1450 |
200-200(i)a | 358 | 10 | 18.5 | 1450 |
200-250(i) | 400 | 20 | 30 | 1450 |
200-250(i)a | 358 | 16 | 22 | 1450 |
200-250(i)b | 322 | 13 | 18.5 | 1450 |
200-315(i) | 400 | 32 | 55 | 1450 |
200-315(i)a | 374 | 28 | 45 | 1450 |
200-315(i)b | 346 | 24 | 37 | 1450 |
200-400(i) | 400 | 50 | 90 | 1450 |
200-400(i)a | 374 | 44 | 75 | 1450 |
200-400(i)b | 347 | 38 | 55 | 1450 |
200-400(i)c | 320 | 32 | 45 | 1450 |
250-250 | 550 | 20 | 45 | 1450 |
250-250a | 490 | 16 | 37 | 1450 |
250-315 | 550 | 32 | 75 | 1450 |
250-315a | 515 | 28 | 55 | 1450 |
250-315b | 476 | 24 | 45 | 1450 |
250-400 | 550 | 50 | 110 | 1450 |
250-400a | 515 | 44 | 90 | 1450 |
250-400b | 476 | 37.5 | 75 | 1450 |
300-400 | 720 | 50 | 132 | 1450 |
300-400a | 662 | 44 | 110 | 1450 |
300-400b | 609 | 38 | 90 | 1450 |
300-400c | 561 | 33 | 75 | 1450 |
300-460 | 720 | 65 | 200 | 1450 |
300-460a | 662 | 55 | 160 | 1450 |
300-460b | 609 | 45 | 110 | 1450 |
300-460c | 561 | 38 | 90 | 1450 |
300-510 | 720 | 80 | 250 | 1450 |
300-510a | 662 | 70.5 | 200 | 1450 |
300-510b | 609 | 62 | 160 | 1450 |
300-510c | 561 | 54.5 | 132 | 1450 |
300-235 | 720 | 18 | 55 | 970 |
300-235a | 657 | 15 | 45 | 970 |
300-300 | 720 | 28 | 75 | 970 |
300-300a | 666 | 24 | 75 | 970 |
300-300b | 623 | 21 | 55 | 970 |
300-380 | 720 | 44 | 132 | 970 |
300-380a | 666 | 38 | 110 | 970 |
300-380b | 623 | 33 | 90 | 970 |
350-250 | 800 | 20 | 75 | 970 |
350-250a | 715 | 16 | 55 | 970 |
350-315 | 800 | 32 | 90 | 970 |
350-315a | 748 | 28 | 75 | 970 |
350-315b | 692 | 24 | 75 | 970 |
350-400 | 800 | 50 | 160 | 970 |
350-400a | 750 | 44 | 132 | 970 |
350-400b | 697 | 38 | 110 | 970 |
400-400 | 1080 | 12.5 | 55 | 970 |
400-400a | 966 | 10 | 45 | 970 |
400-500 | 1080 | 20 | 90 | 970 |
400-500a | 966 | 17 | 75 | 970 |
400-500b | 935 | 15 | 55 | 970 |
400-625 | 1080 | 32 | 132 | 970 |
400-625a | 996 | 27 | 110 | 970 |
400-625b | 935 | 24 | 90 | 970 |
500-400 | 1200 | 12.5 | 75 | 970 |
500-400a | 1073 | 10 | 55 | 970 |
500-500 | 1200 | 20 | 110 | 970 |
500-500a | 1106 | 17 | 90 | 970 |
500-500b | 1040 | 15 | 75 | 970 |
500-625 | 1200 | 32 | 160 | 970 |
500-625a | 1106 | 27 | 132 | 970 |
500-625b | 1040 | 24 | 110 | 970 |
ihg防爆化工离心泵安装说明
1、立式管道离心泵安装前应检查水泵和电机有无损伤，立式管道离心泵流道内有无影响水泵运行的硬质物体(如石块、铁粒等)，以免水泵运行时损坏叶轮和泵体。
2、安装时管路重量不应加在水泵上，应有各自的支承体，以免泵变形影响运行性能和寿命。
3、立式管道离心泵与电机是整体结构，安装时无需找正，十分方便。
4、当输送热水液体时，为了不使泵承受管路的热变，泵座的底脚螺栓可以不固定，当管路系统在热胀冷缩时，使泵能与管路一起移动。
5、立式管道离心泵体两端法兰规格均按1．6mpa标准确定，所以配备管路时应规格相同。
6、为了不使杂质进入立式管道离心泵内而堵塞流道影响性能，应在泵进口前面安装比吸入管截面积大3-4倍的过滤器。
7、排出管路如装逆止阀应装在闸阀的外面。
8、立式管道离心泵用于有吸程场合，应装有底阀，并且进出口管路不应有过多弯道，同时不得有漏水、漏气现象。
9、为了维修方便和使用安全，在泵的进、出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证立式管道离心泵在额定范围内运行，确保泵的正常运行和使用寿命。
10、安装完毕后立式管道离心泵盘动泵轴，叶轮应无摩擦和卡死现象。
ihg不锈钢化工泵使用说明：
(一)立式管道离心泵起动、运转：
1、用手拨转电机风叶，叶轮应无卡磨现象，转动灵活。
2、用手盘动泵以使润滑液进入机械密封端面。
3、灌水排气，打开进口阀，使液体充分进入泵腔内，直至整个管路充满液体，并保证进口管路的密封性。
4、立式管道离心泵关闭出口阀，以减少起动电流。．
5、接通电源，点起动确定正确运行方向，从电机风叶端看为顺时针旋转。
6、逐步调节出口阀的开度，尽量使泵在额定状态下工作。
7、立式管道离心泵在运转过程中，如发现噪音或不寻常的声音时，应立即停车检查。
8、正常机械密封泄漏应小于3滴／分，检查电机，轴承处温升<70℃，超过此值应检查原因。
(二)立式管道离心泵停车：
1、关闭吐出管路阀门。
2、切断电源，停止电机运行。
3、关闭进口阀。
4、立式管道离心泵长期停用，应放尽泵内液体。
联系qq：1597533116
联系邮箱：equanby@163.com
传真：86-21-59266228
联系地址：上海市青浦区金泽工业园区
扫一扫 微信咨询
©2024 上海鄂泉泵业有限公司 尊龙凯时人生就博官网登录的版权所有 备案号： googlesitemap 总访问量：660482
产品推荐区：yw型液下排污泵、不锈钢潜水排污泵、isg立式管道离心泵
销售部
咨询电话
