防爆型双级旋片式真空泵2xz双级旋片式真空泵-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-03
  • 产品型号:  2xz双级旋片式真空泵
  • 简单描述
  • 防爆型双级旋片式真空泵真空度高、噪音低、防返油设计、外表美观、结构紧凑等特点。本产品广泛应用于科研、医疗、化工、制药、实验室、电子、制冷、印刷、塑料、食品加工、真空过滤、真空干燥、真空包装、真空抽吸、仪器仪表等行业。
详细介绍

防爆型双级旋片式真空泵特点:
① 防返油设计:能防止停泵后泵油返流而污染被抽容器及管路。
② 环境设计:油箱作隔层处理,在排气口上设置油气分离装置,无喷油并减少油雾污染。
③ 铝合金电机机壳:电机采用铝合金外壳,具有较高的散热效率。
④ 整体化设计:电机与泵采用整体化设计。
⑤ 使用防震橡胶机脚,减少震动力噪音。
直联旋片式真空泵用途:
 双级旋片式真空泵是用来对密封容器抽除气体而获得真空的基本设备。直联双级旋片式真空泵可单独使用,亦可作为各类真空系统的前级泵和预抽泵。广泛应用于医疗、科研、化工、实验室、塑料、电子等行业,以及电真空器件制造、灯泡、保温瓶制造、真空焊接、仪器仪表及制冷设备、印刷包装机械配套等。
真空泵工作原理:
  直联双级旋片式真空泵系双级高速直联结构旋片式真空泵。它有偏心地装在泵腔内的转子,及转子槽内的旋片。转子带动旋片转时,旋片紧贴腔壁,把进、排气口分隔开来,并使进气积腔容积周期性地扩大而吸气,排气腔容积则周期性地缩小而压缩气体,推开排气阀排气,从而获得真空。双级是两个单级串联而成。直联双级旋片式真空泵装有气镇阀,具有延长泵油使用时间和防止泵油混水的作用。 直联双级旋片式真空泵是在单级泵的基础上再次抽真空,它能使系统更高的极限真空。

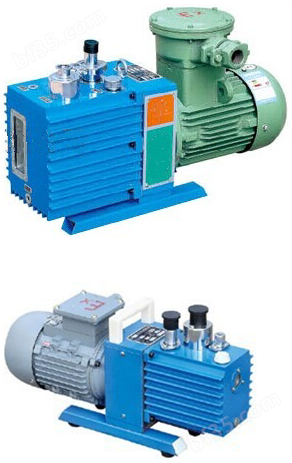

防爆型双级旋片式真空泵实物:

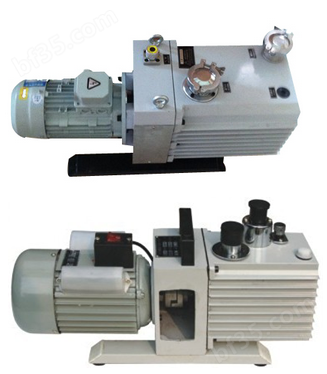

鄂泉普通型旋片式真空泵鄂泉防爆型旋片式真空泵


旋片式真空泵性能参数:

型号

抽气

速度

(l/s)

极限真空(pa)

转速

(rpm)

工作

电压

(v)

电机

功率

(kw)

进气口

直径(mm)

用油量

(l)

泵油

温升

(℃)

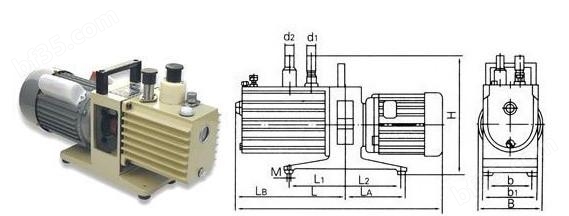

外形尺寸

总重量(kg)

气镇关

气镇开

xz-0.5

0.5

10



1400

220

0.09

7

0.18

>40

225

110

220

7.2

xz-1

1

10



1400

220

0.12

10

0.25

>40

275

110

220

7.5

2xz-0.25

0.25

6.7×10-1





220

0.12

10

0.3

>40

440

125

224

11

2xz-0.5

0.5

6.7×10-2

1.33

1400

220

0.18

13

0.42



445

125

256

13

2xz-1

1

6.7×10-2

1.33

1400

220

0.25

19

0.4

>40

445

125

256

14

2xz-2

2

6.7×10-2

1.33

1400

380/220

0.37

19

0.48



478

148

277

20

2xz-4

4

6.7×10-2

1.33

1400

380/220

0.55

30

0.55



518

148

277

22

2xz-8

8

6.7×10-2

1.33

1400

380

1.1

30

0.7

>50

575

185

315

55

2xz-15

15

6.7×10-2

1.33

1400

380

1.5

40

0.8

>70

578

185

315

55

直联旋片式真空泵安装调试:
1、泵及其四周环境应经常保持清洁,防止杂物进入泵内。
2、泵的运转过程中,油箱内的存油量不得低于油标中心。
3、不同种类和牌号的真空泵油,不可混合使用。
4、泵在使用中,因系统损坏等特殊事故,进气口突然暴露大气时,应尽快停泵,并切断与系统连接的管道,防止喷油、污染场地。
5、真空泵由于存放或使用不当,水份或其它挥发性物质进入泵内而影响极限真空时,可开气镇阀净化之。当泵油受到机械杂质或化学杂质污染时,应更换泵油。换油步骤如下:先开泵运转约半小时,使油变稀,停泵!旋下放油塞,放出脏油,再敞开进气口运转1-2分钟,此间可从进气口缓缓加入小量清洁的真空泵油,冲洗泵芯。脏油放回后,将放油塞旋上,并拧紧:旋下加油塞,利用漏斗,从加油口加入清洁的真空泵油,旋上加油塞。
6、泵不用时,应用橡皮塞帽,把进、排气口塞好。以免脏物落入泵内。
7、倘若真空泵在工作过程中被污染,则须进行拆洗。这项工作需要慎重。注意拆装步骤,以免损坏机件。
防爆型双级旋片式真空泵使用说明:
  1.直联旋片真空泵查看油位,以停泵时注油至油标中心为宜。过低对排气阀不能起油封作用,影响真空度。过高,可能会引起通大气起动时喷油。运转时,油位有所升高,属正常现象。直联真空泵油采用规定牌号的清洁真空泵油,从加油孔加入。加油毕后,应旋一上螺塞。油宜经过滤,以免杂物进入,堵塞油孔。
  2.直联旋片真空泵可在通大气或任何真空度下一次起动。泵口如装接电磁阀,应与泵同时动作。
  3.环境温度过高时,油的温度升高,粘度下降,饱和蒸汽压会增大,会引起极限真空有所下降,特别是用热偶计测得的全压强。如加强通风散热,或改善直联旋片真空泵油性能,极限真空可得到改善。
  4.检查直联旋片真空泵的极限真空以压缩式水银真空计为准,如计经充分预抽校验,泵温达到稳定,直联旋片真空泵口与计直接接通,运转30分钟内,将达到极限真空。总压强计测得之值与泵油和真空计、规管误差有关,有时误差甚至可很大,只能作参考。
  5.直联旋片真空泵如相对湿度较高,或被抽气体含较多可凝性蒸汽,接通被抽容器后,宜打开气镇阀,运转20~40分钟后关闭气镇阀。停直联旋片真空泵前,可开气镇阀空载运动30分钟,以延长泵油寿命。
  6.直联真空泵用油选择:泵油的粘度影响起动功率和泵的极限真空,粘度高时对真空度有利,起动功率则大一些。油在直联真空泵温下的饱和蒸汽压则会影响泵的极限总压强,越低越好。高速真空泵油和3#扩散泵油的粘度较1号真空泵油大,饱和蒸汽压较1号真空泵油低,但3#扩散泵油价格较高。具体选什么油,可根据上述介绍结合具体使用要求来选择。
  (1)一般情况下,凡希望总压强在6x10-2帕以上的应用上海产的高速真空泵油。4升/秒以下小泵也可用1号真空油泵代,8升/秒以上直联泵可用3#扩散泵油代。
  (2)如果直联旋片真空泵对真空度要求不高,且油的污染更换频繁,直联真空泵油供应困难,可采用50号机械油代替。
  (3)如果直联旋片真空泵环境温度低,起动困难,极限真空要求不高,可采用粘度较上略低的真空泵油或机械油。
故障原因及排除方法:
1、直联旋片真空泵的极限真空不高及其消除
(1)直联真空泵的油位太低,有较大排气声,可加入清洁的直联真空泵油。
(2)直联真空泵的油为可凝性蒸汽所污染,可开气镇净化或更换新油。
(3)直联真空泵的口外接管道、容器、测试仪表管道、接头等漏气。大漏时,有大排气声,排气口有气排出,应找出漏气部位,进行消除。
(4)直联真空泵的进气咀或气镇阀橡胶密封图装配不当,损坏或老化,应调整或更换。
(5)直联真空泵的进油咀油孔堵塞,可拨出进油咀,疏通油孔。
(6)直联真空泵的真空系统严重污染,包括容器、管道等,应予清洗。
(7)直联真空泵的旋片弹簧折断,应予调换。
(8)直联真空泵的旋片、泵身或泵盖磨损,间隙过大,应进行检查,修整或调换。
(9)直联真空泵的温过高,应改善通风和冷却。如所抽气体温度太高,应予先冷却后再进入泵内。
2、直联旋片真空泵的喷油
(1)直联真空泵的油位过高,可入出多余油量。
(2)直联真空泵的减雾器中有泵油或杂物,应清除。
3、直联旋片真空泵的漏油
(1)直联真空泵的放油螺塞,油箱垫片或装配不当,螺钉拧紧;
(2)直联真空泵的油标未拧紧,有机玻璃过热变形;
(3)直联真空泵的泵身部件与支座的连接挚垫片未垫好;油封装配不当或磨损;应予调整或更换。
4、直联旋片真空泵的噪 音
(1)直联真空泵旋片弹簧折断,可调换弹簧。
(2)直联真空泵的有毛刺、脏物或变形,运转发生障碍,应检查修磨清洗。
(3)直联真空泵的轴承磨损,零件磨损。应修整或更换。
(4)直联真空泵的电机出毛病,应进行检查。
5、直联旋片真空泵的返油
(1)直联真空泵的止回阀未关好,停泵后,油位很快下降,可再开再停,观察变化或拆开检查。
(2)直联真空泵的两泵盖内油封装配不当或磨损,可进行调换。
(3)直联真空泵的泵盖或泵身平面不平整,可进行修整。
(4)直联真空泵的排气阀片损坏 ,应进行调换。
注:检查直联旋片真空泵的的极限真空,以压缩式水银真空计为准。
