无堵塞气动隔膜泵qby型污泥气动隔膜泵-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-03
  • 产品型号:  qby型污泥气动隔膜泵
  • 简单描述
  • 无堵塞气动隔膜泵颖的一种采用压缩空气为动力源,通过气阀往复运动分配空气,带动隔膜挤压输送介质的容积式泵,该泵集杂质泵、自吸泵、泥浆泵、屏蔽泵、潜水泵等输送机械的优点。该系列泵具有结构美观,良好的物理抗性,经久耐用等特点,对于各种腐蚀性液体、带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓底油回收、临时倒罐等液体均能予以抽光吸尽
详细介绍

无堵塞气动隔膜泵特点:
     qby型气动隔膜泵是目前国内颖的一种采用压缩空气为动力源,通过气阀往复运动分配空气,带动隔膜挤压输送介质的容积式泵,该泵集杂质泵、自吸泵、泥浆泵、屏蔽泵、潜水泵等输送机械的优点。该系列泵具有结构美观,良好的物理抗性,经久耐用等特点,对于各种腐蚀性液体、带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓底油回收、临时倒罐等液体均能予以抽光吸尽,尤其可以解决叶片式泵的跑、冒、滴、漏及不允许空转等问题,该系列产品可利用普通干净的工业气或仪表气,在0.1公斤的低压下启动,在正常输送状况下节约用气量30%以上,是新一代的节能性泵种,具有良好的市场前景。

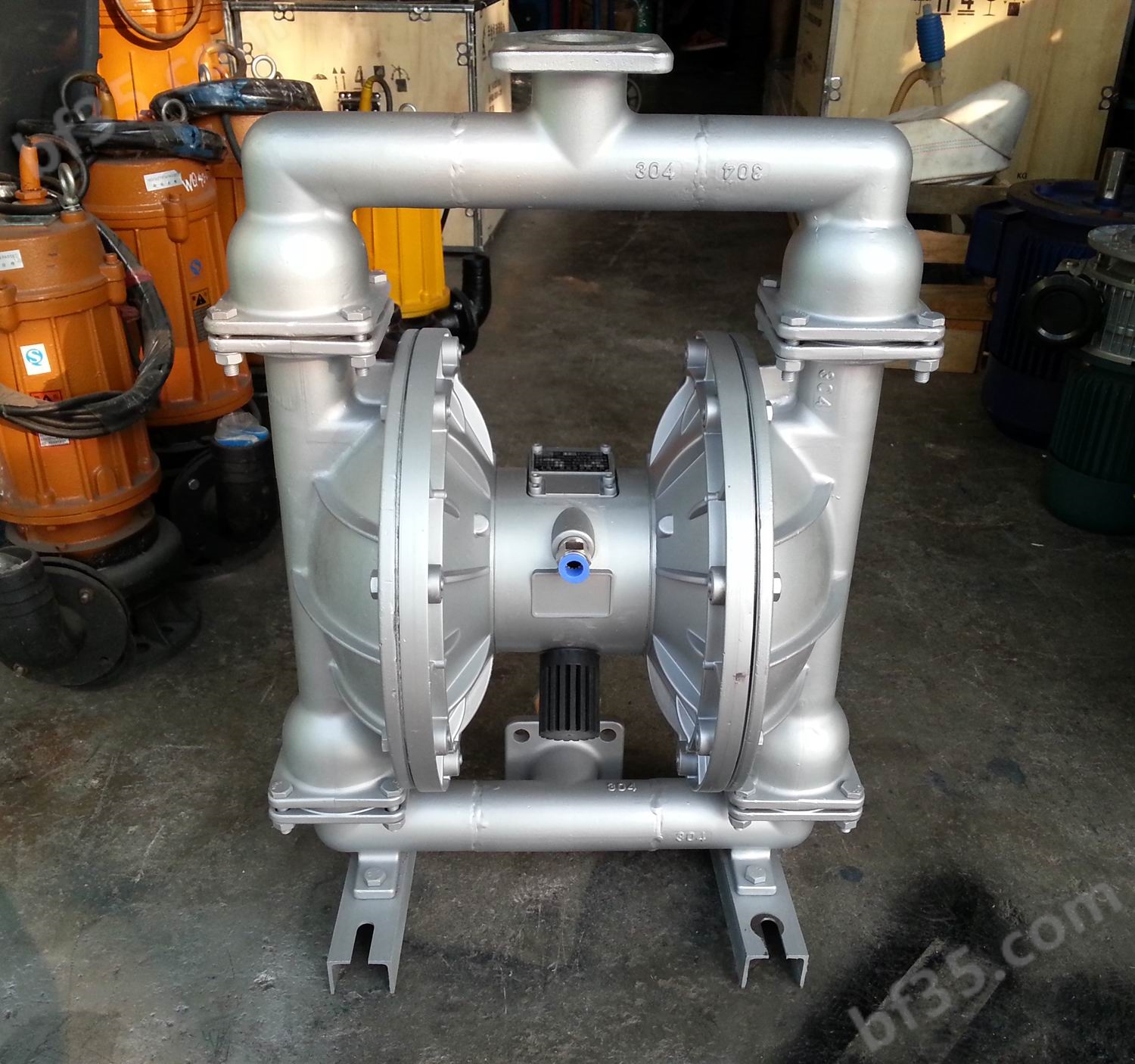

qby铸铁气动隔膜泵qby不锈钢气动隔膜泵


(1)隔膜泵不会过热:压缩空气作动力,在排气时是一个膨胀吸热的过程,气动泵工作时温度是降低的,无有害气体排出。
(2)不会产生电火花:气动隔膜泵不用电力作动力,接地后又防止了静电火花
(3)可以通过含颗粒液体:因为容积式工作且进口为球阀,所以不容易被堵。
(4)对物料的剪切力极低:工作时是怎么吸进怎么吐出,所以对物料的搅动zui小,适用于不稳定物质的输送
(5)流量可调节,可以在物料出口处加装节流阀来调节流量。
(6)具有自吸的功能。
(7)可以空运行,而不会有危险。
(8)可以潜水工作。
(9)可以输送的流体极为广泛,从低粘度的到高粘度的,从腐蚀性得到粘稠的。
(10)没有复杂的控制系统,没有电缆、保险丝等。
(11)体积小、重量轻,便于移动。
(12)无需润滑所以维修简便,不会由于滴漏污染工作环境。
(13)隔膜泵始终能保持高效,不会因为磨损而降低。
(14)的能量利用,当关闭出口,泵自动停机,设备移动、磨损、过载、发热
(15)没有动密封,维修简便避免了泄漏。工作时无死点。
无堵塞污水气动隔膜泵主要应用:


1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、泵吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后,用泵吸沉积物及灌浆。
6、qby5型工程塑料气动隔膜泵泵吸各种乳剂和填料。
7、泵吸各种污水。
8、用泵为油轮,驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体zui高可耐150℃。
16、qby气动隔膜泵作为各种固液分离设备的前级送压装置。

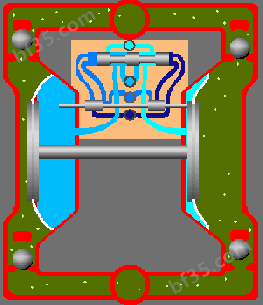

无堵塞气动隔膜泵工作原理:在隔膜泵的两个对称工作腔中,各装有一块有弹性的隔膜,连杆将两块隔膜结成一体,压缩空气从泵的进气接头进入中间体后,推动两个工作腔内的隔膜,驱动连杆联结的隔膜同步运动。与此同时,另一工作腔中的气体则从其隔膜的背面排出泵外。当活塞达到行程终点,配气阀机构则自动的将压缩空气引入另一工作腔,推动隔膜泵朝反向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置两个单向球阀,隔膜的往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替的开启和关闭,从而使液体连续的吸入和排出。



气动隔膜泵技术选型:

型    号

流量
m3/h

扬程
m

出口压力
kgf/cm2

吸程
m

zui大允许
通过颗粒
φ(mn)

zui大供气压
kgf/cm2

zui大空气
消耗量
m3/min

qby-10

0~0.8

0~50

6

5

1

7

0.3

qby-15

0~1

0~50

6

5

1

7

0.3

qby-25

0~2.4

0~50

6

7

2.5

7

0.6

qby-32

0~6

0~50

6

7

4.0

7

0.6

qby-40

0~8

0~50

6

7

4.5

7

0.6

qby-50

0~12

0~50

6

7

8

7

0.9

qby-65

0~16

0~50

6

7

8

7

0.9

qby-80

0~24

0~50

6

7

10

7

1.5

qby-100

0~30

0~50

6

7

10

7

1.5

性能曲线图谱:


无堵塞污水气动隔膜泵操作注意事项:
 1.气动隔膜泵开停车负荷操作
气动隔膜泵是由变频电机驱动,若开停车负荷过大或过小、为尽量避免以上情况的出现,硬性规定开停车负荷都控制在30 %左右,并在仪表中设置使增减负荷都必须在一段时间内才能完成,有效的从工艺上做到了对变频器的维护。
 2.气动隔膜泵仪表空气及润滑油压力系统操作
气动隔膜泵的仪表空气和润滑油压力都与主电机设有联锁,推进液的注油、排油阀为气闭阀,要始终维持一定的空气压力,两阀的zui小动作压力不低于0.4mpa ,所以仪表空气压力一般维持在015mpa以上,即使停泵后也不停仪表空气,以免推进液腔内的液体不够或过量,供给阀门的空气是经过过滤、油雾化的。
气动隔膜泵在运行中,润滑油压力应不低于压力联锁值(0115mpa) ,且润滑油出口过滤器压差不能太大,润滑油流量窥镜内的钢球应处于上限位置,调节此流量时调节幅度不能太大,以免瞬间流量过大使压力下降太快引起联锁跳车。
通过以上工艺改进及对操作要点的熟练掌握,使气动隔膜泵运行时始终有一个稳定的工艺环境,运行一年多来,仅有一次因电气原因跳车,做到了长周期、安全高效运行。
无堵塞气动隔膜泵订购须知:
1、①产品名称与隔膜泵型号② 气动隔膜泵口径③ 气动隔膜泵扬程(m)④ 隔膜泵流量⑤ 液体的粘度⑥ 隔膜泵转速(r/min)⑦ 隔膜泵气压(kg)⑧ 隔膜泵吸程(m)⑨ 隔膜泵是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定我公司的隔膜泵产品型号,请按隔膜泵型号直接向鄂泉泵业公司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们鄂泉泵业的技术专家为您审核把关。
