g型电磁调速螺杆泵-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-03
  • 产品型号:
  • 简单描述
  • 电磁调速螺杆泵一种内啮合的密封式螺杆泵,属于转子式容积泵。该泵采用电磁调速电机,可以在有效范围内调节转速,以实现流量可大可小的效果。调速螺杆泵的主要工作部件是转子和定子,延续了g型单螺杆泵的全部特性,密封腔内始终是均匀推进,不受压力的脉动影响,既可以输送清水、污水,又可以输送一些粘度较高的介质,广泛用于食品、冶金、造纸、印染、化工、化肥、制药等工业部门。
详细介绍

一、产品特点
 调速螺杆泵具有自吸能力强、吸入高度强;螺杆泵零件少,结构紧凑,体积小,维修简单,转子和定子是单螺杆泵的易损件,结构简单,便于装拆。是按迥转啮合容积式原理工作的新型泵种。
电磁调速螺杆泵主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。采用无毒无味的食用橡胶,工作温度可达120摄氏度,如果采用高温120摄氏度—350摄氏度时可同本单位。由于该二部件的特殊几何开头分别形成单独的密封容腔。介质由轴向均匀推行流动。内部流速代低,容积保持不变。压力稳定,因而不会产品涡流和搅动。
二、产品优点产品特点:
1.自控性能良好,适合各种复杂工况,节能*。
2.自吸能力强,不用装底阀可直接抽吸液体。
3.输送液流稳定、无过流、脉动及搅拌、剪切浆液现象。
4.运转平稳、振动、噪声小,适用于管道需反正向冲洗的场合。
5.可输送高浓度高粘度<10000pas及含有颗粒的悬浮浆液。

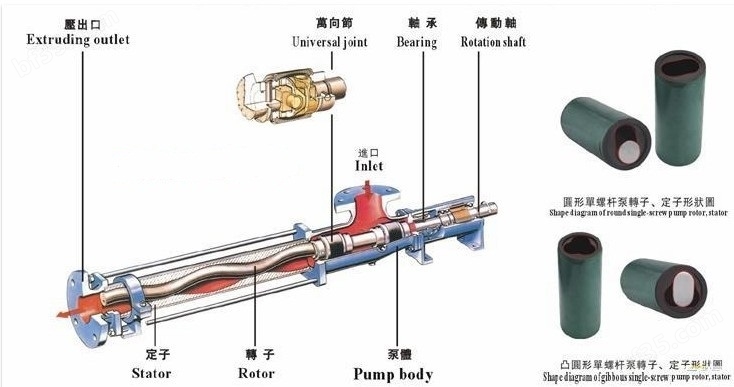

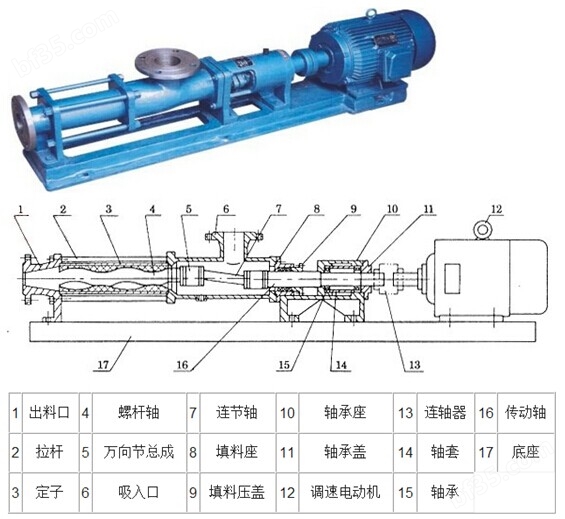

三 螺杆泵结构与工作原理

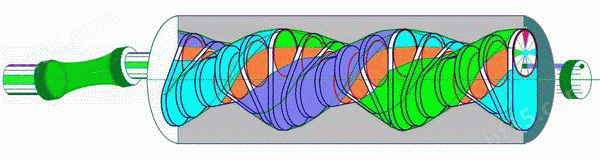

  单螺杆泵是一种内啮合的密闭式螺杆泵,属转子式容积泵。主要工作部件由具有双头螺旋空腔的定子和在定子孔内与其啮合的单头螺旋螺杆即转子组成。当输入轴通过万向节驱动转子绕定子作行星回转时,定子与转子付就连续啮合形成密封腔,这些密封腔容积不变地作匀速轴向运动,输入介质从吸入端流经定子-转子付输送至压出端,输入密封腔的介质流过定子而不被搅动和破坏。因此,可以输送含有坚硬磨损性杂质及固体颗粒的介质和粘稠的液体。
四、g型电磁调速螺杆泵产品用途:


1、环境保护:工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送。特别适用于油水分离器,板框压滤机等充当配套设备。
2、船舶工业:轮底清洗、油水、油渣、油污水等介质的输送。
3、石油工业:输送原油。近年来,尤其成功地抽吸地下千米之深的原油与水的混合物,煤田里的煤田气和水的混合物,从而大大降低了机械采油、采煤田气的成本。当油田到了后期,使用螺杆泵往地层内灌注聚合物增加油田采收率。
4、各种粘调浆、乳化液、各种软膏化装品等的输送。

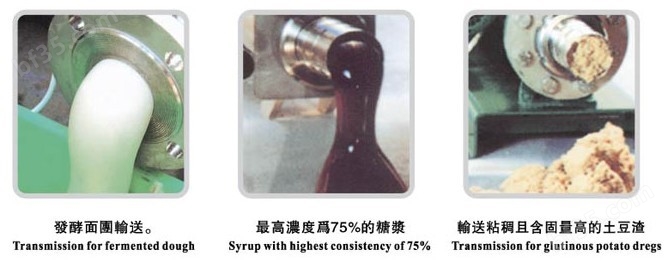

5、食品罐头业:各种粘稠淀粉、食油、蜂密、糖酱、果浆、奶油、鱼糜肉糜以及其下脚料的输送。 6、酿造业:各种发酵粘稠液、浓酒槽、粮食制品渣各种酱类、浆和含有块关固态物的粘液等。
7、建筑工业:水泥沙浆、石灰浆、涂料及其经糊状体的喷涂与输送。
8、采矿工业:矿井内的含固体颗粒的地下和污浆水等排送到地面。
9、化学工业:各种悬浮液、油脂、各种胶体浆、各种粘合剂。
10、印刷、造纸工业:高粘度油墨、墙纸的pvc高分子塑料糊和各种浓度的纸浆,短纤维浆料的输送。
五、技术选型:

单级,由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数



型号

压力0.3mpa

压力0.6mpa

可调转数

转数
(r/min)

流量
(m3/h)

电动机
功率
(kw)

转数
(r/min)

流量
(m3/h)

电动机
功率
(kw)

转数
(r/min)

流量
(m3/h)

电动机
功率
(kw)

g20-1

960

0.96

0.75-6级

960

0.8

0.75-6级

125~1250

0.1~1.5

1.1

720

0.8

0.55-8级

720

0.5

0.75-8级

510

0.4

0.55-4级/齿轮箱

510

0.3

0.75-4级/齿轮箱

g25-1

960

2.4

0.75-6级

960

2

1.5-6级

125~1250

0.1~3

1.5

720

1.5

0.55-8级

720

1.27

1.1-8级

510

1.08

0.55-4级/齿轮箱

510

0.9

1.1-4级/齿轮箱

g30-1

960

3.6

1.5-6级

960

3

2.2-6级

125~1250

0.2~4

2.2

720

2.28

1.1-8级

720

1.9

1.5-8级

510

1.63

1.1-4级/齿轮箱

510

1.35

1.5-4级/齿轮箱

g35-1

720

4.8

2.2-8级

720

4.04

3-8级

125~890

0.3~5

3

510

3.36

1.5-4级/齿轮箱

510

2.8

2.2-4级/齿轮箱

380

1.92

1.1-4级/齿轮箱

380

1.60

1.5-4级/齿轮箱

g40-1

510

6.8

2.2-4级/齿轮箱

510

5.6

3-4级/齿轮箱

125~890

0.3~10

4

380

5.1

1.5-4级/齿轮箱

380

4

2.2-4级/齿轮箱

252

2.65

1.1-6级/齿轮箱

252

2.2

1.5-6级/齿轮箱

g50-1

510

13.8

4-4级/齿轮箱

510

11.5

5.5-4级/齿轮箱

80~750

1~18

5.5

380

10.2

4-4级/齿轮箱

380

7.5

5.5-4级/齿轮箱

252

5.6

3-6级/齿轮箱

252

4.4

5.5-6级/齿轮箱

g60-1

510

20.8

7.5-4级/齿轮箱

510

16

11-4级/齿轮箱

63~630

1~20

11

380

15.6

7.5-4级/齿轮箱

380

12

11-4级/齿轮箱

252

7.8

5.5-6级/齿轮箱

252

6

7.5-6级/齿轮箱

g70-1

510

26

11-4级/齿轮箱

510

20

11-4级/齿轮箱

56~560

1~22

11

380

17

7.5-4级/齿轮箱

380

13

11-4级/齿轮箱

252

9.1

7.5-6级/齿轮箱

252

7

7.5-6级/齿轮箱

g85-1

380

32

11-4级/齿轮箱

380

25

15-4级/齿轮箱

37~370

2~24

15

252

21

7.5-6级/齿轮箱

252

16

11-6级/齿轮箱

189

11

5.5-8级/齿轮箱

189

8

11-8级/齿轮箱

g105-1

380

80

15-4级/齿轮箱

380

65

22-4级/齿轮箱

29~290

3~50

22

252

44

15-6级/齿轮箱

252

34

22-6级/齿轮箱

189

29

11-8级/齿轮箱

189

22

15-8级/齿轮箱

g135-1

380

132

37-4级/齿轮箱

380

120

45-4级/齿轮箱

18~180

3~56

45

252

95

30-6级/齿轮箱

252

80

37-6级/齿轮箱

189

65

18.5-6级/齿轮箱

189

53

30-8级/齿轮箱



双级,由齿轮变速、电磁调速电机加齿轮变速或无级变速电机加齿轮变速时的性能参数

型号

压力0.8mpa

压力1.2mpa

可调转数

转数
(r/min)

流量
(m3/h)

电动机
功率
(kw)

转数
(r/min)

流量
(m3/h)

电动机
功率
(kw)

转数
(r/min)

流量
(m3/h)

电动机
功率
(kw)

g20-2

960

0.96

1.5-6级

960

0.8

1.5-6级

125~1250

0.1~1.5

1.5

720

0.8

1.1-8级

720

0.5

1.5-8级

510

0.4

1.1-4级/齿轮箱

510

0.3

1.1-4级/齿轮箱

g25-2

960

2.4

1.5-6级

960

2

2.2-6级

125~1250

0.1~3

2.2

720

1.5

1.1-8级

720

1.27

1.5-8级

510

1.08

1.1-4级/齿轮箱

510

0.9

1.5-4级/齿轮箱

g30-2

960

3.6

3-6级

960

3

3-6级

125~1250

0.2~4

3

720

2.28

1.5-8级

720

1.9

2.2-8级

510

1.63

1.5-4级/齿轮箱

510

1.35

2.2-4级/齿轮箱

g35-2

720

4.8

3-8级

720

4.04

4-8级

125~890

0.3~5

4

510

3.36

2.2-4级/齿轮箱

510

2.8

3-4级/齿轮箱

380

1.92

1.5-4级/齿轮箱

380

1.60

2.2-4级/齿轮箱

g40-2

510

6.8

4-4级/齿轮箱

510

5.6

5.5-4级/齿轮箱

125~890

0.3~10

5.5

380

5.1

3-4级/齿轮箱

380

4

4-4级/齿轮箱

252

2.65

2.2-6级/齿轮箱

252

2.2

3-6级/齿轮箱

g50-2

510

13.8

5.5-4级/齿轮箱

510

11.5

7.5-4级/齿轮箱

80~750

1~18

7.5

380

10.2

4-4级/齿轮箱

380

7.5

5.5-4级/齿轮箱

252

5.6

3-6级/齿轮箱

252

4.4

5.5-6级/齿轮箱

g60-2

510

20.8

15-4级/齿轮箱

510

16

15-4级/齿轮箱

63~630

1~20

15

380

15.6

11-4级/齿轮箱

380

12

15-4级/齿轮箱

252

7.8

7.5-6级/齿轮箱

252

6

11-6级/齿轮箱

g70-2

510

26

15-4级/齿轮箱

510

20

18.5-4级/齿轮箱

56~560

1~22

18.5

380

17

11-4级/齿轮箱

380

13

15-4级/齿轮箱

252

9.1

11-6级/齿轮箱

252

7

11-6级/齿轮箱

g85-2

380

32

18.5-4级/齿轮箱

380

25

22-4级/齿轮箱

37~370

2~24

22

252

21

15-6级/齿轮箱

252

16

18.5-6级/齿轮箱

189

11

15-8级/齿轮箱

189

8

15-8级/齿轮箱

g105-2

380

80

30-4级/齿轮箱

380

65

37-4级/齿轮箱

29~290

3~50

37

252

44

30-6级/齿轮箱

252

34

30-6级/齿轮箱

189

29

22-8级/齿轮箱

189

22

22-8级/齿轮箱

g135-2

380

132

55-4级/齿轮箱

380

120

75-4级/齿轮箱

18~180

3~56

75

252

95

55-6级/齿轮箱

252

80

75-6级/齿轮箱

189

65

37-8级/齿轮箱

189

53

45-8级/齿轮箱



六、注意事项:
1、性能表的试验数据以20℃的清水为介质,粘度是1mm2/s。
2、当泵输送高粘度式有颗粒的介质时,根据介质的性质。泵的转速必须不同。
3、当泵输送不同的磨损性介质时,泵的转速也必须不同。
4、可配用变频调速和无极调速、齿轮减速机等调节流量。

七、g型电磁调速螺杆泵使用要求:
1、开机前必先确定运转方向,不得反转。
2、严禁在无介质情况下空运转,以免损坏定子。
3、新安装或停机数天后的泵,不能立即起动,应先向泵体内注入适量机油,再用管子钳板动几转后才可起动。
4、输送高粘度或含颗粒及腐蚀性的介质后,应用水或深剂进行冲洗,防止阻塞,以免下次起动困难。
5、冬季应排除积液,防止冻裂。
