不锈钢防爆卧式离心泵25sfb-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-03
  • 产品型号:  25sfb-8
  • 简单描述
  • 不锈钢防爆卧式离心泵主要适用于输送带腐蚀性、有卫生要求、广泛应用食品、饮料、医药、化妆品、污水处理、化工(或精细化工)、电镀等行业使用。
详细介绍

25sfb-8不锈钢防爆卧式离心泵型号意义:
例如:25sfb-8;25--吸入口径直径(mm);sfb--耐腐蚀离心泵;8--设计点扬程(m) 带d为配单相电机 如无d则为配三相电机
     25sfbx-8;25--吸入口径直径(mm);sfbx--自吸式耐腐蚀离心泵;8--设计点扬程(m);带d为配单相电机 如无d则为配三相电机
25sfb-8不锈钢防爆卧式离心泵产品特点:
  sfb和sfbx系列不锈钢耐腐蚀自吸泵是我公司自行研制的不锈钢耐腐蚀离心泵,两面三刀系列泵的叶轮有的采用半开式结构形式,有的则采用闭式结构形式,另外,泵与电机的联接方式又有直和带轴承托架式两种,所有泵的轴封均采用目前西德较先进的悬臂式技术的机械密封,由于我厂产品集优良结构、性能、造形于一身,兼过流零部件及连接架采用优质不锈钢材料制造。

25sfb-8不锈钢防爆卧式离心泵主要用途:
sfb和sfbx系列不锈钢耐腐蚀离心泵可输送温度不高于90℃(直联式)或不高于105℃(带轴承托架式),含或不含)有细小软颗粒或纤维质,带腐蚀性或有卫生要求的液体,sfbx系列不锈钢耐腐蚀自吸泵还具有自吸性能,两系列泵广泛适用于食品、饮料、医药、污水处理、化工、电镀、漂染、精细化工等行业使用。

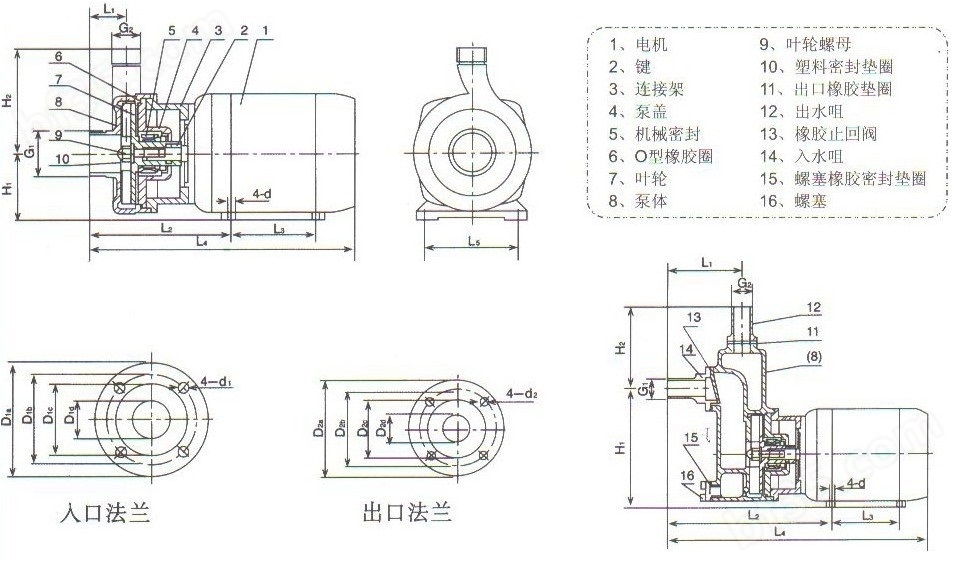

25sfb-8不锈钢卧式离心泵结构及安装尺寸图


不锈钢防爆卧式离心泵实物图

25sfb-8不锈钢防爆卧式离心泵性能参数表

 sfb直联、半开式叶轮离心泵系列
转速n=2800转、分

型号(三相/380伏/50赫)

型号(单相/220伏/50赫)

电机功率(kw)

口径(mm)

效率(%)

扬程h(m)            流量q (m3/h)

汽蚀余量

进口

出口

25sfb-8

25sfb-8d

0.25

25

20

43

h

11

10

8

6

4

3







4.5

q

0.8

2.5

4

5.2

6.8

7.5







40sfb-13

40sfb-13d

0.55

40

25

45

h

15

14

13

12

10

8

6

5



3.5

q

3.5

5

6

7.5

9.5

11

12.5

13



50sfb-18

50sfb-18d

1.5

50

40

52

h

22

21

20

18

16

14

12

10



3.5

q

3

5.5

9

13

16

18

20

21



50sfb-22

50sfb-22d

2.2

50

40

55

h

27

26

24

22

20

18

16

14

12

3.5

q

7

10.5

16

19

22

23.8

26

27

28.5

50sfb-25



3

50

40

56

h

30

28

26

25

24

22

20

18

16

3.5

q

12.5

18.5

22

23

24.5

26

27.5

29.5

31

 sfbx 直联、半开式叶轮自吸泵系列
转速n=2800转、分

型号(三相/380伏/50赫)

型号(单相/220伏/50赫)

电机功率(kw)

口径(mm)

效率(%)

扬程h(m)            流量q (m3/h)

汽蚀余量

进口

出口

25sfbx-8

25sfbx-8d

0.25

25

25

40

h

9

8

7

6

5

4

3





5.5

q

2.3

3

3.5

4.3

4.8

5.2

5.5





25sfbx-13

25sfbx-13d

0.55

25

25

40

h

16

15

14

13

12

10

8

6

4

4

q

3

4

4.8

6

6.5

7.5

8.5

9.5

10

40sfbx-18

40sfbx-18d

1.5

40

40

49

h

21

20

19

18

16

14

12

10

8

4

q

6

7

8.5

10

12

14

15.5

17.3

18.5

50sfbx-22



3

50

50

50

h

28

26

25

24

22

20

18

16

14

4

q

8.5

11.5

13.5

14.5

16.5

19

20.5

22

23.8



不锈钢卧式离心泵产品说明
注:一、sfb泵的安装高度10.09-(npsh)r-0.5-hw,hw为吸入管路水阻。
       sfbx泵的安装高度≈允许吸上真空高度-hw。
注二:25sfbx-8型,25sfbx-8d型泵,其自吸高度为3米时,自吸时间≦3分钟。
     其余各型号泵在自吸高度为4米时,自吸时间≦3分钟。
不锈钢选用:304、316、316l三种不同材质,可根据客户输送介质不同腐蚀程度而定。
本产品机封有两种设计:内置机封/外装机封
安装说明
 1、泵装置的输送管道联接处,特别是输入管道的联接处必须联接可靠,密封良好。
 2、hyl型泵如安装高于抽吸液面时,吸入管进水口应安装底阀,sfbx自吸泵在自吸范围内吸入管不必安装底阀。
 3、所输送液体如混有竹、木、石、金属等体积过大或过长的硬物时,吸入管进水口处必须装上滤网,以免上述之物体被吸入泵内造成卡死叶轮损坏电机或水泵零件。
 4、水泵装置一般应有过载与短路保护装置,如保险丝及过流继电器,并应根据电机标牌的电流调整保护装置的设定位。
 泵的使用
 1、在启动前,应先对泵腔灌满液体,严禁泵腔内液体不足而启动。
 2、使用前,应确认电动机转向无误才可使用,半开式叶轮结构泵的正确转向为:面向电机尾部观看,电动机风叶应顺时针方向旋转,闭式叶轮结构泵的正确转向为:面向电动机尾部观看,电动机风叶应逆时针方向旋转,试验起动以电动为宜。
 3、带轴承托架式水泵在使用前应给轴承托架腔内架入30号润滑油,油位因保持在油镜中线以下,仅可见油以上,严禁缺油、导致损坏轴承。
 4、应注意检查轴封情况,如发现泄漏严重,应停机修复,避免液体渗入电机内腔损坏电动机。
