zcq40-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-03
  • 产品型号:
  • 简单描述
  • zcq40-32-132自吸式不锈钢磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。
详细介绍

zcq40-32-132自吸式不锈钢磁力泵
zcq---自吸式磁力驱动泵
40--泵进口直径
32---泵出口直径
132--叶轮直径
zcq40-32-132自吸式不锈钢磁力泵产品概述:
  zcq型自吸式磁力驱动泵(以下简称自吸泵)是根据众用户的要求,在cq型磁力泵的基础上吸取zx清水自吸泵技术,并经过本厂工程技术人员反复研究试验而成功的新产品,其性能达到国外同类产品九十年代先进水平。
zcq型自吸式磁力泵以静密封取代动密封,使泵的过流部件处于*密封状态,*解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石墨等材料制造,既有cq型磁力驱动泵的功能,又集自吸于一身,不需底阀和引灌水,zcq型自吸式磁力泵自吸高度4米。
zcq40-32-132自吸式不锈钢磁力泵产品特点:
  zcq型自吸磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。

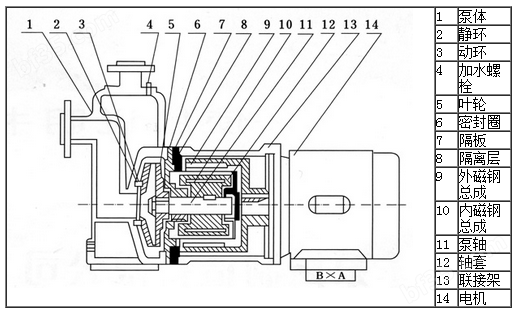

zcq40-32-132自吸式不锈钢磁力泵结构图:


zcq40-32-132自吸式不锈钢磁力泵性能参数表:

型 号

口 径

扬程
m

流量
l/min

电机功率
kw

转速
r/min

电压
v

自吸性能
m/3分

进口

出口

zcq25-20-115

25

20

15

110

1.1

2900

380

4

zcq32-25-115

32

25

15

110

1.1

2900

380

4

zcq32-25-145

32

25

25

110

1.1

2900

380

4

zcq40-32-132

40

32

20

180

2.2

2900

380

4

zcq40-32-160

40

32

32

180

4

2900

380

4

zcq50-40-145

50

40

25

240

4

2900

380

4

zcq50-40-160

50

40

32

220

4

2900

380

4

zcq65-50-145

65

50

25

280

5.5

2900

380

4

zcq65-50-160

65

50

32

450

7.5

2900

380

4

zcq80-65-125

80

65

20

800

7.5

2900

380

4

zcq80-65-160

80

65

32

800

15

2900

380

4

zcq100-80-160

100

80

32

1500

22

2900

380

4

注:泵体材质不锈钢(1cr18ni9ti),以上各种规格均可配防爆电机



zcq型自吸式磁力泵的工作原理:
  zcq自吸式磁力泵采用外混式轴向回水泵体结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部份组成,结构见图。泵启动 后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用。

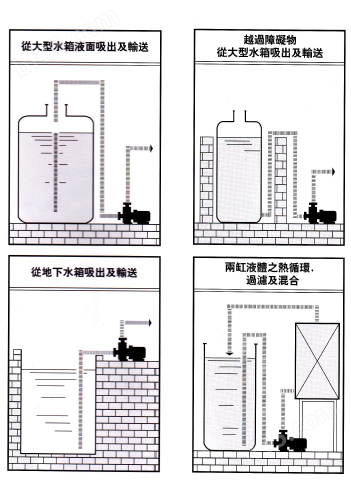

zcq型自吸不锈钢磁力泵装置实例图:


zcq自吸式磁力泵的安装:
1、开箱后检查泵铭牌,校对自吸泵产品主要参数是否与使用要求相符。
2、自吸泵应水平安装,泵体不得承受管路重量。
3、泵与管路应保持良好地密封。
自吸式磁力泵的使用
1、自吸式磁力泵使用前应进行检查、电机风叶转动要灵活、无卡住及异声现象,各紧固件要牢固。
2、拧开泵上方的加水螺栓,加入储液水不少于泵体容积的三分之二,旋紧螺栓。
3、接上电源试转一下,从电机端看,
4、自吸式磁力泵停止工作前,先关闭排出阀门,运转是否与泵转向标记*。再关闭电源,zui后关闭吸入管阀门。
自吸式磁力泵使用注意事项:
1.因自吸式磁力泵轴承的冷却和润滑是靠被输送的介质,所以禁止空运转,同时避免在工作中途停电后再启动时所造成时空载运转。
2.被输送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
3.自吸式磁力泵在使用中环境温度应小于40℃,电机温升不得超过7.5℃。
4.被输送的介质及其温度应在泵材允许的范围内(详见附表)。金属泵的使用温度<100℃,被输送的介质比重小于1.3;介质比重大于1.3时,将影响技术性能。
5.对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
6.自吸式磁力泵运行500小时后,应拆检轴承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时,应更换轴承和轴向动环。
