不锈钢潜水排污泵(150qj5-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-03
  • 产品型号:
  • 简单描述
  • 150qj5-100/14井用潜水泵是由电机与水泵直联一体潜入水中工作的提水机具,该泵结构简单、体积小、重量轻、安装、维修方便,运行安全、可靠、高效节能等特点。它适用于从深井撮地下水、也可用 于河流、水库、水渠等到提水工程:主要用于农田灌溉及高原山区的人畜用水,亦可供城市、工厂、铁路、矿山、工地供排水使用。
详细介绍

150qj5-100/14井用潜水泵概述
 qj型深井潜水泵是由电机与水泵直联一体潜入水中工作的提水机具,该泵结构简单、体积小、重量轻、安装、维修方便,运行安全、可靠、高效节能等特点。它适用于从深井撮地下水、也可用 于河流、水库、水渠等到提水工程:主要用于农田灌溉及高原山区的人畜用水,亦可供城市、工厂、铁路、矿山、工地供排水使用。
150qj5-100/14井用潜水泵产品特点
1、电机、水泵一体,潜入水中运行,安全可靠。
2、对井管、扬水管无特殊要求(即:钢管井、灰管井、土井等均可使用;在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。
3、安装、使用、维护方便简单,占地面积小、不需建造泵房。
4、结构简单、节省原材料。
潜水电泵使用的条件是否合适,管理得当与使用寿命有直接的关系。
150qj5-100/14井用潜水泵型号意义

150-使用zui小井陉
qj-井用潜水泵
5-流量(m3/h)
100-扬程(m)
14-叶轮级数
150qj5-100/14井用潜水泵结构说明
1、qj型深井潜水泵由:水泵、潜水电机(包括电缆)、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵:潜水电机为密闭充水湿式、立式三相笼异步电动机,电机与水泵通过爪式或单健筒式联轴器直接;配备有不同规格的三芯电缆;起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接,高扬程式电泵采用闸阀控制。
2、潜水泵每级导流壳中装有一个橡胶轴承;叶轮用锥形套固定在泵轴上;导流壳采用螺纹或螺栓联成一体。
3、高扬程潜水泵上部装有止回阀,避免停机水垂造成机组破坏。
4、潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封,防止流砂进入电机。
5、潜水电机采用水润滑轴承,下部装有橡胶调压膜、调压弹簧,组成调压室,调节由于温度引起的 压力变化;电机绕组采用聚乙稀绝缘,尼龙护套耐用消费品水电磁线,电缆联接方式按qj型电缆接头工艺,把接头绝缘脱去刮净漆层,分别接好,焊接牢固,用生橡胶绕一层。再用防水粘胶带缠2~3层,外面包上2~3层防水胶布或用水胶粘结包一层橡胶带(自行车里带)以防渗水。
6、电机密闭,采用精密止口螺栓,电缆出口加胶垫进行密封。
7、电机上端有一个注水孔,有一个放气孔,下部有一个放水孔。
8、电机下部装有上下止推轴承,止推轴承上有沟槽用于冷却,和它对磨的是不锈钢推力盘,随水泵的上下轴向力。
150qj5-100/14井用潜水泵使用条件
1.井用潜水泵电源要求:
(1)额定频率为50赫兹,电机端额定电压应保证为380 5%伏的三相交流电源(若用户电压为660伏时需特殊定货)。
(2)变压器负载功率不应超过其容量的75%。
(3)变压器距井较远时,应考虑输电线线压降,对功率大于45kw的电机,要求变压器到井口距离不超过20米,大于20米时,要求输电线规格比配电缆规格大两个等级,并考虑线压降。
2.水质要求:
(1)一般无腐蚀性清水。
(2)水中含砂量不大于0.01%(质量比)。
(3)酸碱度ph值在6.5-8.5范围内。
(4)水中氯离子含量不大于400毫克/升。
(5)硫化氢含量不大于1.5毫克/升。
(6)水温不高于20℃。
3.井筒要求:
正直,光滑,不得有凸起或井管错位现象,井内径不小于相应的机座号。
qj井用潜水泵注意事项
电缆接头应严格按附图进行:
1.qj潜水泵下井前应检查,各部螺丝有无松动,电缆有无破口,电机是否漏水,电机轴,水泵轴转动是否灵活无阻;
2.下井前检查电机电阻应在1 50兆欧以上;
3.电机注水要认真防止假满,切忌未灌满清水即开始运行;
4.保护开关和启动设备应按规定配齐;
5.电机运转2500小时应进行一次大修,l500小时应进行小检修;
6.电泵停机存放时应把电机内存水放完;
7.严禁不懂装懂野蛮拆装,修理应在本厂或定点修理厂进行;
8.禁止频繁“开",“停";
9.安装电泵时谨防异物掉入井内;
10.如遇下列情况应停机检修:
(1)电流电压超过额定值。
(2)流量明显减少。
(3)水泵间歇出水或响声震动较大。
(4)保护开关频繁跳闸。
(5)电机绝缘,电阻低于0.5兆欧。
qj型潜水深井泵安装启动运行
1.深井泵安装前的检查与准备
(1)检查水井是否符合本泵使用条件,即井径,垂直和井壁质量以及静水位,动水位,涌水量和水质条件等,若不符合使用条件必须采取相应措施,否则不能将泵下井。
(2)检查供电设备及供电线路能否保证电泵正常运行。
(3)电源电压和频率是否符合使用条件。
(4)熟悉安装使用说明书,对新钻的水井必须进行洗井,清除水中泥砂后,方能安装qj型潜水电泵。
(5)检查电气线路,控制和保护装置是否合理安全可靠。
(6)准备好各种安装使用工具,竖立三角架和吊链(或其它吊装工具)要安全,可靠,使用方便。
2.深井泵安装
(1)机泵一体卸下滤水网,然后打开注水和放气孔螺栓往电机内腔注满洁净的清水,一定确保注满,防止假满。并检查电机各部是否漏水。发现漏水根据部位应调正胶垫上紧螺栓。
(2)仔细检查电缆和接头有无碰伤或损坏,发现问题及时包孔。
(3)用500伏兆欧表测定绕阻的绝缘电阻不低于l50兆欧。
(4)安装好保护开关和起动设备,并检查电机内水是否灌满然后上紧注水,放气孔螺栓,然后上好护线板,滤水网准备安装下井。
(5)在深井泵的出水口安装短输水管一节,并用夹板夹住吊起落入井中,使夹板座落井台上。
(6)再用一付夹板夹住另一节输水管,然后吊起降下与短输水管法兰相联接。升起吊链拆下*付夹板,使泵管下降井中又座落在井台上,依次反复进行安装,下井,直到全部装完,zui后一节夹板不卸将泵固定在井口上。
(7)zui后放上井盖,弯管,闸阀出水管等。
(8)每次连接法兰时要加胶垫,对正后紧固螺钉要对角线方向同时上紧,防止歪斜漏水。
(9)电缆线要固定在输水管法兰上凹槽内,每节都用绑绳固定好,下井过程要小心,电缆不能当吊绳使用,更不要碰伤电缆。
(10)下泵过程有卡住现象,要想法克服卡点,不能强行下泵,以免卡死。
(11)大口井等安装泵时严禁人员下井。
(12)保护开关和起动设备应配有电压,电流表,指示灯,并安装在配电盘上,放在井台周围适当的位置。
3.深井泵起动
(1)用500伏兆欧表测量电机绕阻对地绝缘电阻不低于5兆欧。
(2)检查三相电源线路,电压是否符合规定,各种仪表,保护设备及接线正确无误后方可合闸起动。
(3)起动后观察电流,电压是否符合规定范围,运转声音有无异常及震动现象发生,若不正常应及时找出原因处理解决。
4.深井泵试转向
为了判明正确的电机旋转方向,应让泵在闭阀状态下,按两个方向运转。通过调换三
相电源的任意两相,改变旋转方向。旋转方向不同,压力表的读数也不同。压力较高的方向
就是正确的旋转方向。也可以在阀门打开的情况下,从流量的大小来判别旋转方向,流量较大的方向为正确的旋转方向。
5. 深井泵停机
(1)关闭开关停机,再起动须等5分钟或更长的时间,以防电机温升过高,停机后切断电源。
(2)保护开关不得停用,或用铝丝铜丝加大保险丝的作法是错误的。
(3)qj潜水泵的连续停机时间不得超过14天,否则,水中的杂质,沉淀在轴承和叶轮间隙内,甚至会堵住水泵转轴。如果工作环境要求停机时间超过l 4天,应至少每1 4天开机一次,运转5分钟,以保证机组随时开机使用。

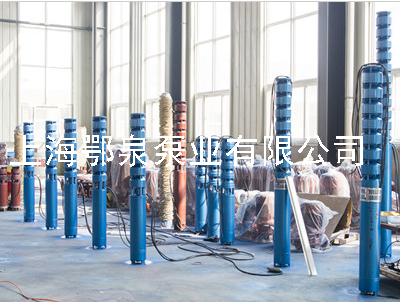

qj井用潜水泵实物图

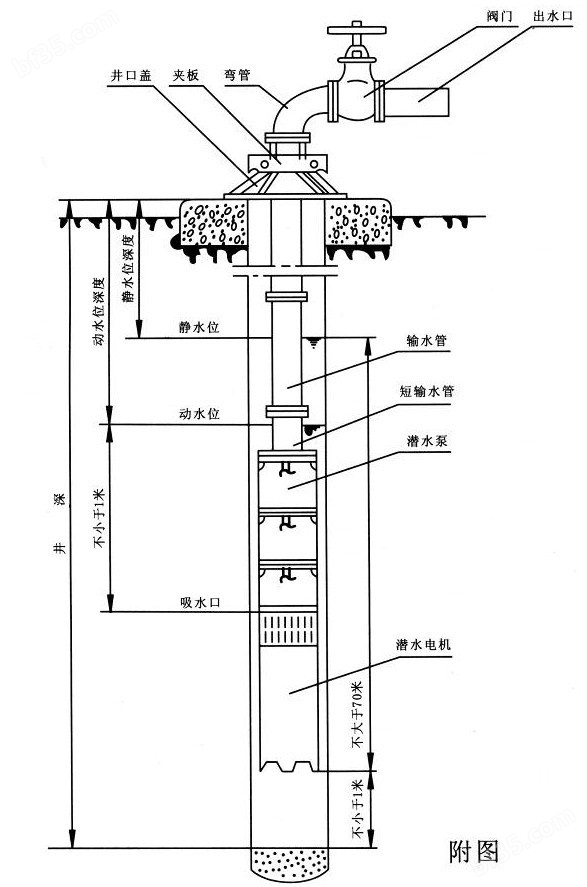

qj深井潜水泵结构尺寸图

qj型井用潜水泵性能参数表

序号

型号

流量(m3/h)

扬程(m)

电机功率(kw)

额定电流a

出水管直径

配套电缆规格

1

100qj2-50/10

2

40

0.75

2.0

40

3×1.5 1×1

2

100qj2-70/14

70

1.1

3.1

3×1.5 1×1

3

100qj2-80/16

80

1.1

3.1

3×1.5 1×1

4

100qj2-100/20

100

1.5

3.8

3×1.5 1×1

5

100qj2-110/22

110

1.5

3.8

3×1.5 1×1

6

100qj2-140/28

140

1.5

3.8

3×1.5 1×1

7

100qj2-150/30

150

2.2

5.6

3×1.5 1×1

8

100qj2-160/32

160

2.2

5.6

3×2.5 1×1.5

9

100qj2-190/38

190

2.2

5.6

3×2.5 1×1.5

10

100qj2-200/40

200

3.0

7.3

3×4 1×2.5

11

eq100qj3.2-40/6

2.2

40

0.75

2.0

40

3×1.5 1×1

12

100qj3.2-54/8

54

0.75

2.0

3×1.5 1×1

13

100qj3.2.68/10

68

1.1

3.1

3×1.5 1×1

14

100qj3.2-72/11

72

1.1

3.1

3×1.5 1×1

15

100qj3.2-99/15

99

1.5

3.8

3×1.5 1×1

16

100qj3.2-108/16

108

2.2

5.6

3×1.5 1×1

17

100qj3.2-135/20

135

2.2

5.6

3×2.5 1×1.5

18

ej3.2-144/21

144

3.o

7.3

3×4 1×2.5

19

100qj3.2-170/25

170

3.0

7.3

3×4 1×2.5

20

100qj3.2-230/34

230

4.0

10.26

3×4 1×2.5

21

100qj5-24/6

5

24

0.75

2.0

40

3×1.5 1×1

22

100qj5-36/9

36

1.1

3.1

3×1.5 1×1

23

100qj5-48/12

48

1.5

3.8

3×1.5 1×1

24

100qj5-64/16

64

2.2

5.6

3×1.5 1×1

25

100qj5-72/18

72

2.2

5.6

3×1.5 1×1

26

100qj5-88/22

88

3.0

7.3

3×2.5 1×1.5

27

100qj5-96/24

96

3.0

7.3

3×2.5 1×1.5

28

1ooqj5-108/27

108

3.0

7.3

3×4 1×2.5

29

100qj5-128/32

128

4.0

10.26

3×4 1×2.5

30

100qj5-164/41

164

5.5

13.74

3×4 1×2.5

31

100qj5-220/55

220

7.5

18.5

3×6 1×4

序号

型号

流量(m3/h)

扬程
(m)

电机功率(kw)

额定电流(a)

出水管直径
mm

配套电缆规格

32

100qj8-15/3

8

15

0.75

2.0

50

3×1.5 1×1

33

100qj8-20/4

20

1.1

3.1

3×1.5 1×1

34

100qj8-30/6

30

1.5

3.8

3×1.5 1×1

35

100qj8-40/8

40

99

5.6

3×1.5 1×1

36

100qj8-50/10

50

3.0

7.3

3×2.5 1×1.5

37

100qj8-60/12

60

3.0

7.3

3×2.5 1×1.5

38

100qj8-70/14

70

3.0

7.3

3×2.5 1×1.5

39

100qj8-85/17

85

4.0

10.26

3×2.5 1×1.5

40

100qj8-95/19

95

5.5

13.74

3×4 1×2.5

41

100qj8-100/20

100

5.5

13.74

3×4 1×2.5

42

100qj8-110/22

110

5.5

13.74

3×4 1×2.5

43

100j8-135/27

135

7.5

18.5

3×4 1×2.5

44

100qj8-150/30

150

7.5

18.5

3×4 1×2.5

45

100qj10-48/1o

10

48

2.2

5.6

50

3×1.5 1×1

46

100qj10-60/13

60

3.0

7.3

3×2.5 1×1.5

47

100qj10-80/17

80

4.0

10.26

3×2.5 1×1.5

48

100qj10-108/22

108

5.5

13.74

3×4 1×2.5

49

100qj10-130/27

130

7.5

18.5

3×4 1×2.5

50

100qj15-34/10

15

34

3.o

7.3

50

3×2.5 1×1.5

51

100qj15-52/14

52

4.0

10.26

3×2.5 1×1.5

52

100qj15-58/18

58

5.5

13.74

3×4 1×2.5

53

100qj15-82/24

82

7.5

18.5

3×4 1×2.5

55

150qj5-85/12

5

85

3

7.9

50

3×4

56

150qj5-100/14

100

3

7.9

3×4

57

150qj5-150/21

150

4

10.26

3×4

58

150qj5-200/28

200

5.5

13.74

3×6

59

150qj5-250/35

250

7.5

18.5

3×6

60

150qj5-300/42

300

9.2

22.12

3×10

61

150qj10-50/7

10

50

3

7.9

3×4

62

150qj10-78/11

78

4

10.26

3×4

序号

型号

流量(m3/h)

扬程(m)

电机功率(kw)

额定电流(a)

出水管直径
mm

配套电缆规格

63

150qj10-100/14

10

100

5.5

13.74

50

3×4

64

150qj10-128/18

128

7.5

18.5

3×6

65

150qj10-150/21

150

7.5

18.5

3×6

66

150qj10-178/25

178

9.2

22.12

3×6

67

150qj10-200/28

200

11

26.28

3×10

68

150qj10-250/35

250

13

30.87

3×10

69

150qj10-300/42

300

15

35.62

3×16

70

150qj20-26/4

20

26

3

7.9

3×4

71

150qj20-33/5

33

3

7.9

3×4

72

150qj20-39/6

39

4

10.26

3×4

73

150qj20-46/7

46

5.5

13.74

3×4

74

150qj20-52/8

52

5.5

13.74

3×4

75

150qj20-59/9

59

5.5

13.74

3×4

76

150q220-65/10

65

7.5

18.5

3×4

77

150qj20-72/11

72

7.5

18.5

3×4

78

150qj20-78/12

78

7.5

18.5

3×6

79

150qj201-85/13

85

9.2

22.12

3×6

80

150qj20-91/14

91

9.2

22.12

3×6

81

150qj20-98/15

98

9.2

22.12

3×6

82

150qj20-104/16

104

11

26.28

3×6

83

150qj20-111/17

111

11

26.28

3×6

84

150qj20-117/17

117

13

30.87

3×6

85

150qj20-124/19

124

13

30.87

3×6

86

150qj20-130/20

130

13

30.87

3×6

87

150qj20-137/21

137

15

35.62

3×6

88

150qj20-143/22

143

15

35.62

3×6

89

150qj20-150/23

150

15

35.62

3×6

90

150qj20-156/24

156

15

35.62

3×10

91

150q220-163/25

163

15

35.62

3×10

92

150qj25-24/3

25

24

3

7.9

65

3×4

93

150qj25-32/4

32

4

10.3

3×4

序号

型号

流量(m3/h)

扬程
(m)

电机功率(kw)

额定电流(a)

出水管直径
mm

配套电缆规格

94

150qj25-40/5

25

40

5.5

13.7

65

3×4

95

150qj25-48/6

48

5.5

13.7

3×4

96

150qj25-56/7

56

7.5

18.5

3×4

97

150qj25--64/8

64

7.5

18.5

3×4

98

150qj25-72/9

72

9.2

18.5

3×6

99

1509325-80/10

80

9.2

22.1

3×6

100

150qj25-88/11

88

11

26.3

3×6

101

150qj25-96/12

96

11

26.3

3×6

102

150qj25-104/13

104

13

30.9

3×6

103

150qj25-112/14

112

13

30.9

3×6

104

150qj25-120/15

120

15

35.6

3×6

105

150qj25-128/16

128

15

35.6

3×6

106

150qj25-136/17

136

18.5

44.0

3×10

107

150qj25-144/18

144

18.5

44.0

3×10

108

150qj25-152/19

152

18.5

44.0

3×10

109

150qj32-18/3

32

18

3

7.9

65

3×4

110

150qj32-24/4

24

4

10.26

3×4

111

150qj32-30/5

30

5.5

13.74

3×4

112

150qj32-36/6

36

5.5

13.74

3×4

113

150qj32-42/7

42

7.5

18.5

3×6

114

150qj32-54/9

54

9.2

22.12

3×6

115

150qj32-66/11

66

11

26.28

3×6

116

150qj32-72/12

72

13

30.87

3×6

117

150qj32-84/14

84

13

30.87

3×6

118

150qj32-90/15

90

15

35.62

3×6

119

150qj32-96/16

96

15

35.62

3×6

120

150qj32-108/18

108

18.5

44.0

3×10

121

150qj50-6/1

50

6

3

7.9

80

3×4

122

150qj50-12/2

12

4

10.26

3×4

123

150qj50-18/3

18

5.5

13.74

3×4

124

150qj50-24/4

24

7.5

18.5

3×6

125

150qj50-30/5

30

9.2

22.12

3×6

序号

型号

流量(m3/h)

扬程
(m)

电机功率(kw)

额定电流(a)

出水管直径
mm

配套电缆规格

126

150qj501-36/6

50

36

9.2

22.12

80

3×6

127

150qj501-42/7

42

11

26.28

3×6

128

150qj50-48/8

48

13

30.87

3×6

129

150qj50-54/9

54

15

35.62

3×6

130

150qj50-60/10

60

18.5

44.0

3×6

131

150qj50-66/11

66

18.5

44.0

3×6

132

150qj50-72/12

72

18.5

44.0

3×10

133

200qj20-40/3

20

40

4

10.1

50

3×4

134

200qj20-54/4

54

5.5

13.6

3×4

135

200qj20-67/5

67

7.5

18

3×4

136

200qj20-81/6

81

7.5

18

3×4

137

200qj20-93/7

93

q9

21.7

3×6

138

200qj20-108/8

108

11

25.8

3×6

139

200qj20-121/9

121

13

29.8

3×6

序号

型号

流量(m3/h)

扬程
(m)

电机功率(kw)

额定电流(a)

出水管直径
mm

配套电缆规格

140

2000j20-133/10

20

133

15

33.9

50

3×6

141

2000j20-148/11

148

15

33.9

3×6

142

2000320-175/13

175

18.5

41.6

3×10

143

2000j20-202/15

202

22

48.2

3×16

144

2000j20-243/18

243

25

54.5

65

3×16

145

20003201-270/20

270

30

65.4

3×25

146

2000320-297/22

297

30

65.4

3×25

147

2000j20-338/25

338

37

79.7

3×25

148

200q320-350/26

350

37

79.7

3×35

149

2000320-363/27

363

37

79.7

3×35

150

200qj20-400/30

400

45

96.9

3×50

151

2000j20-450/34

450

45

96.9

3×50

152

2000332-26/2

32

26

4

10.1

65

3×4

153

2000j32-39/3

39

5.5

13.6

3×4

154

200q332-52/4

52

7.5

18

3×4

155

2000j32-65/5

65

11

25.8

3×6

156

2000332-78/6

78

11

25.8

3×6

157

2000j32-91/7

91

13

29.8

3×6

158

200q3321-104/8

104

15

33.9

3×6

159

200qj32-130/10

130

18.5

41.6

3×10

160

200qj32-156/12

156

25

54.5

3×16

161

200qj32-195/15

195

30

65.4

3×16

162

200qj32-234/18

234

37

79.7

3×25

163

200qj32-247/19

247

37

79.7

3×25

164

200q332-260/20

260

45

96.9

3×25

165

200qj32-286/22

286

45g

96.9

3×35

167

200qj40-26/2

40

26

5.5

13.6

3×4

168

200qj40-39/3

39

7.5

18

3×4

169

200q340-52/4

52

q9

21.7

3×6

170

200qj40-65/5

65

11

25.8

3×6

171

200qj40-78/6

78

15

33.9

3×6

172

200qj40-104/8

104

18.5

41.6

3×10

173

200qj40-117/9

117

22

48.2

3×10

174

200qj40-143/11

143

25

54.5

3×10

序号

型号

流量(m3/h)

扬程(m)

电机功率(kw)

额定电流(a)

出水管直径
mm

配套电缆规格

175

200qj40-169/13

40

169

30

65.4

65

3×16

176

200qj40-182/14

182

37

79.7

3×16

177

200qj40-208/16

208

37g

79.7

3×25

178

200qj40-234/18

234

45g

96.9

3×25

179

200qj40-247/19

247

45g

96.9

3×35

180

200qj50-13/1

50

13

4

10.1

80

3×4

181

200qj50-26/2

26

5.5

13.6

3×4

182

200qj50-39/3

39

9.2

21.7

3×4

183

200qj50-52/4

52

11

25.8

3×6

184

200qj50-65/5

65

15

33.9

3×6

185

200qjs0-78/6

78

18.5

41.6

3×6

186

200qj50-91/7

91

22

48.2

3×10

187

200qj50-104/8

104

25

54.5

3×10

188

200qj50-117/9

117

30

65.4

3×10

189

200qj50-130/10

130

30

65.4

3×16

190

200qj50-156/12

156

37

79.7

3×16

191

200qj50-182/14

182

45g

96.9

3×25

192

200qj50-195/15

195

45g

96.9

3×25

193

200qj63-12/1

63

12

4

10.1

80

3×4

194

200qj63-24/2

24

7.5

18

3×4

195

200qj63-36/3

36

11

25.8

3×6

196

200qj63-48/4

48

15

33.9

3×6

197

200qj63-60/5

60

18.5

41.6

3×10

198

200qj63-72/6

72

99

48.2

3×10

199

200qj63-84/7

84

9氏

54.5

3×10

200

200qj63-96/8

96

30

65.4

3×16

201

200qj63-108/9

108

30

65.4

3×16

202

200qj63-120/10

120

37

79.7

3×25

203

200qj63-144/12

144

45

96.9

3×25

204

200qj80-11/1

80

11

4

10.1

100

3×4

205

200qj80-22/1

22-

7.5

18

3×4

206

200qjs0-33/3

33

11

25.8

3×6

207

200qj80-44/4

44

15

33.9

3×6

208

200qj80-55/5

55

18.5

41.6

3×10

序号

型号

流量(m3/h)

扬程(m)

电机功率(kw)

额定电流(a)

出水管直径
mm

配套电缆规格

209

200qj80-66/6

80

66

22

48.2

100

3×10

210

200qj801-77/7

77

30

65.4

3×16

211

200qj80-88/8

88

37

79.7

3×16

212

2000j80-99/9

99

37

79.7

3×16

213

200qj80-121/11

121

45

96.9

3×25

214

250qj32-138/6

32

138

22

47.9

65

3×10

215

250qj32-161/7

161

25

53.8

3×16

216

250qj321-184/8

184

30

64.2

3×16

217

250qj32-207/9

207

37

77.8

3×16

218

250qj32-230/10

230

37

77.8

3×25

219

250qj32-253/11

253

45

94.1

3×25

220

250qj32-276/12

276

45

94.1

3×25

231

250qj32-300/13

300

55g

114.3

80

3×35

232

250qj32-322/14

322

55g

114.3

3×35

233

250qj32-345/15

345

63g

130.9

3×50

234

250qj32-368/16

368

63g

130.9

3×50

235

250qj32-391/17

391

63g

130.9

3×70

236

250qj32-414/18

414

75g

152.3

3×70

237

250qj32-437/19

437

75g

152.3

3×70

238

250qj32-460/20

460

75g

152.3

3×70

239

250qj32-483/21

483

90g

182.8

3×95

240

250qj32-506/22

506

90g

182.8

3×95

241

250qj32-529/23

529

90g

182.8

3×95

242

250qj32-552/24

552

90g

182.8

3×95

243

250qj32-575/25

575

100g

203.1

3×95

244

250qj32-598/26

598

100g

203.1

3×95

245

250qj50-20/1

50

20

5.5

13.6

65

3×4

246

250qj50-40/2

40

9.2

21.7

3×4

247

250qj50-60/3

60

13

29.8

3×6

248

250qj50-80/4

80

18.5

41.6

3×10

249

250qj50-100/4

100

22

47.9

80

3×10

250

250qj50-120/6

120

25

53.8

3×16

251

250qj50-140/7

140

37

77.8

3×16

序号

型号

流量(m3/h)

扬程(m)

电机功率(kw)

额定电流(a)

出水管直径
mm

配套电缆规格

252

250qj50-160/8



160

37

77.8

80

3×16

253

250qj50-180/9

180

45

94.1

3×25

254

250qj50-200/10

200

45

94.1

3×25

255

2509350-220/11

220

55g

114.3

3×35

256

250qj50-240/12

240

55g

114.3

100

3×50

257

250qj50-260/13

260

63g

130.9

3×50

258

250qj50-280/14

280

63g

130.9

3×50

259

250qj50-300/15

300

63g

130.9

3×50

260

250qj50-320/16

50

320

75g

152.3

3×70

261

250qj50-340/17

340

90g

182.8

3×70

262

250qj50-360/18

360

90g

182.8

3×70

263

250qj50-380/19

380

1oog

203.1

3×95

264

250qj50-400/20

400

100g

203.1

3×95

265

2509ff50-420/21

420

110g

223.4

3×95

266

250qj50-440/22

440

110g

223.4

3×95

267

250qj50-460/23

460

110g

223.4

3×95

268

250qj50-480/24

480

110g

223.4

3-2×70

269

250qj50-500/25

500

110g

223.4

3-2×70

270

250qj80-20/1

80

20

7.5

18

3×4

271

250qj80-40/9,

40

15

33.9

3×6

272

250qj80-60/3

60

22

47.9

3×10

273

250qj80-80/4

80

30

64.2

3×16

274

250qj80-100/5

100

37

77.8

3×25

275

250qj801-120/6

120

45

94.1

3×25

276

250qj80-140/7

140

55

114.3

3×25

277

250qj80-160/8

160

55

114.3

3×25

278

250qj80-180/9

180

63

130.9

3×35

279

250qj80-200/1o

200

75

152.3

3×50

280

250qj80-220/11

220

90g

182.8

3×70

281

250qj80-240/12

240

90g

182.8

3×70

282

250qj80-260/13

260

90g

182.8

3×70

序号

型号

流量(m3/h)

扬程(m)

电机功率(kw)

额定电流(a)

出水管直径
mm

配套电缆规格

283

250qj80-280/14

80

280

100g

203.1

100

3×95

284

250qj80-300/15

300

110g

223.4

3×95

285

250qj80-320/16

320

110g

223.4

3×95

286

250qj100-18/1

100

18

7.5

18

3×4

287

250qj100-36/2

36

15

33.9

3×6

288

250q5100-54/3

54

25

53.8

3×16

289

25093100-72/4

72

30

64.2

3×16

290

250qj100-108/6

108

45

94.1

3×25

291

250qj100-126/7

126

55

114.3

3×25

292

250qj100-144/8

144

63

130.9

3×35

293

250qj100-162/9

162

75

152.3

3×35

294

250qj100-198/11

198

90g

182.8

3×50

295

250qj100-216/12

216

100g

203.1

3×70

296

250qj100-234/13

234

110g

223.4

3×95

297

250qj100-252/14

252

110g

233.4

3×95

298

250qj125-16/1

125

16

9.2

21.7

125

3×4

299

250qj1251-32/2

32

18.5

41.6

3×6

300

250qj125-48/3

48

25

53.8

3×50

301

250qj125-64/4

64

37

77.8

3×16

302

250qj125-80/5

80

45

94.1

3×16

303

250qj125-96/6

96

55

114.3

3×25

304

250qj125-112/7

112

63

130.9

3×35

305

250qj125-128/8

128

75

152.3

3×35

306

250qj125-144/9

144

90g

182.8

3×3

307

250qj125-160/10

160

90g

182.8

3×35

308

250qj125-176/11

176

100g

203.1

3×50

309

250qj125-192/12

192

110g

223.4

3×50

310

250qj125-208/13

208

110g

223.4

3×70

311

250qj140-15/1

140

15

9.2

21.7

3×6

312

250qj140-30/2

30

18.5

41.6

3×6

313

250qj140-45/3

45

30

64.2

3×16

序号

型号

流量(m3/h)

扬程(m)

电机功率(kw)

额定电流(a)

出水管直径
mm

配套电缆规格

314

250qj140-60/4

140

60

37

77.8

125

3×16

315

250qj140-75/5

75

45

94.1

3×16

316

250qj140-90/6

90

55

114.3

3×25

317

250qj140-105/7

105

63

130.9

3×35

318

250qj140-120/8

120

75

152.3

3×35

319

250qj140-150/10

150

90g

182.8

3×35

320

250qj140-165/11

165

100g

203.1

3×50

321

250qj140-180/12

180

110g

223.4

3×70

322

250qj160-15/1

160

15

11

25.8

3×6

323

250qj160-30/2

30

22

47.9

3×16

324

250qj160-45/3

45

37

77.8

3×16

325

250qj160-60/4

60

45

94.1

3×25

326

250qj160-75/5

75

55

114.3

3×25

327

250qj160-90/6

90

63

.130.9

3×35

328

250qj160-105/7

105

75

152.3

3×35

329

250qj160-120/8

120

90

182.8

3×35

330

250qj160-135/9

135

90g

182.8

3×35

331

250qj160-150/10

150

100g

203.1

3×50

332

300qj200-20/1

200

20

18.5

41.6

125

3×6

333

300qj200-40/2

40

37

77.8

3×16

334

300qj200-60/3

60

55

114.3

3×25

335

300qj200-80/4

80

75

152.3

3×35

336

300qj200-100/5

100

90g

182.8

3×50

337

300qj200-120/6

120

110g

220.8

3×50

338

300qj200-140/7

140

125g

249.5

3×70

339

300qj200-160/8

160

140g

277.8

3×70

340

300qj230-20/1

230

20

22

47.9

150

3×6

340

300qj230-40/2

40

45

94.1

3×16

342

300qj230-60/3

60

75

154

3×25

343

300qj230-80/4

80

90g

183.8

3×35

344

300qj230-100/5

100

90g

183.8

3×5

序号

型号

流量(m3/h)

扬程(m)

电机功率(kw)

额定电流(a)

出水管直径
mm

配套电缆规格

34

300qj250-15/1

250

15

18.5

41.6

150

3×10

346

300qj250-30/2

30

37

77.8

3×16

347

300qj250-24/1

24

30

64.2

3×16

348

300qj250-48/2

48

55

114.3

3×25

349

300qj250-72/3

72

90g

183.8

3×35

350

300qj320-28/1

320

28

45

94.1

200

3×16

351

300qj320-56/2

56

75

152.3

3×35

352

300qj320-84/3

84

125g

249.5

3×50

353

350qj250-25/1

250

25

30

64.2

150

3×25

354

350qj250-50/2

50

63

130.9

3×35

355

350qj250-75/3

75

90g

182.8

3×50

356

350qj250-100/4

100

125g

249.5

3×50

357

350qj320-30/1

320

30

45

94.1

200

3×16

358

350qj320-60/2

60

90g

182.8

3×50

359

350qj320-90/3

90

145

277.8

3×50

360

350qj320-20/1

20

30

64.2

3×16

361

350qj320-40/2

40

63

130.9

3×35

362

350qj500-20/1

500

20

45

94.1

3×25

363

350qj500-40/1

40

90g

182.8

3×50












留言框

  • 产品:

  • 您的单位:

  • 您的姓名:

  • 联系电话:

  • 常用邮箱:

  • 省份:

  • 详细地址:

  • 补充说明:

  • 验证码:

    请输入计算结果(填写阿拉伯数字),如:三加四=7
contact us
  • 联系qq:1597533116
  • 联系邮箱:equanby@163.com
  • 传真:86-21-59266228
  • 联系地址:上海市青浦区金泽工业园区

扫一扫  微信咨询

©2024 上海鄂泉泵业有限公司 尊龙凯时人生就博官网登录的版权所有  备案号:  googlesitemap    总访问量:660482

产品推荐区:yw型液下排污泵不锈钢潜水排污泵isg立式管道离心泵




网站地图
