不锈钢直联式自吸排污泵zwlp-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-03
  • 产品型号:  zwlp
  • 简单描述
  • zwlp不锈钢直联式自吸排污泵适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。我们公司在每个省都已有一批合作的客户,我们将保证为您提供高质量的自吸式排污泵,,售后好价格优请您放心的选购。
详细介绍

zwl直联式自吸无堵塞排污泵产品概述:
   zwl型直联式自吸无堵塞排污泵是在反复研究国内外同类技术的基础上开发成功的一种结构新颖的产品。该泵集自吸和无堵塞排污于一体,采用轴向回流外混式,并通过泵体、叶轮流道的*设计,即可象一般自吸清水泵那样不需要安装底阀和灌引水,又可吸排含有大颗粒固体和长纤维杂质液体,可广泛适用于市政排污工程、河塘养殖、轻工、造纸、纺织、食品、化工、电业、纤维、浆料和混合悬浮等化工介质的杂质泵。 该泵采用直联式结构与国内同类产品相比,具有结构简单紧凑、振动少,自吸性能好、排污能力强、高效节能,使用维修方便等特点,在排污泵系列产品中属国内*。各项技术性能指标高,达到先进水平,具有广阔的应用市场和发展前景。

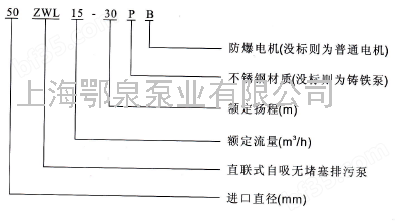

不锈钢直联式自吸排污泵型号意义


zwl直联式自吸排污泵使用范围:
1、环境湿度≤ 50℃,相对湿度95%,介质温度 ≤80℃特要求可达 200℃。
2、介质ph值铸铁材质为6-9,不锈钢为2-13。
3、介质重度不超过1240kg/m3。
4、自吸高度不能超过规定值4.5-5.5米,吸入管长度为 ≤10米。
5、通过能力悬浮颗粒直径为泵口径的60%,纤维长度为泵口径的5倍。
zwl型直联式污水自吸泵结构及工作原理:
   zwl型直联式无堵塞自吸排污泵,主要由电机、泵轴、挡水圈、机械密封、泵盖、泵体、叶轮、密封环、放水栓、底盖板、底盘、气液分离管、出水接管、加水阀、止回阀片、进口接管等。泵的结构图。
泵的工作原理:泵体内设有储液腔,并通过上方的回流孔和下方的循环孔与泵的工作腔相通,构成泵的轴向回流外混式系统。泵停止工作后,泵内腔已储有一定容积的液体,当泵起动时,泵内的储液在叶轮的作用下,佳带着空气被向上抛出,液体通过气液分离管的网格回流到工作腔,气体被排出泵外,使表泵内形成一定的真空度,达到自吸的作用。

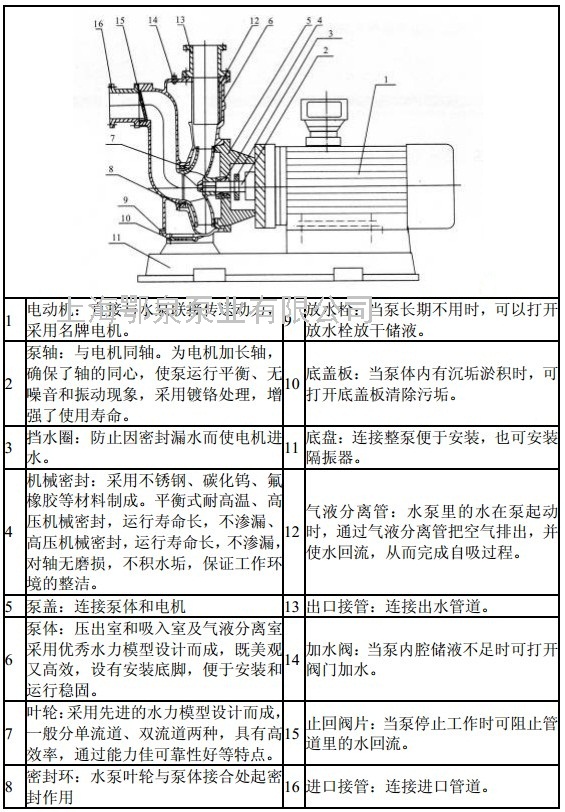

zwl直联式自吸无堵塞排污泵结构说明

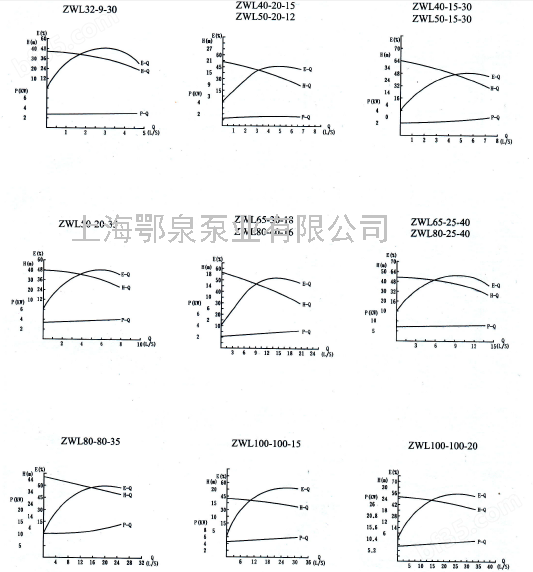

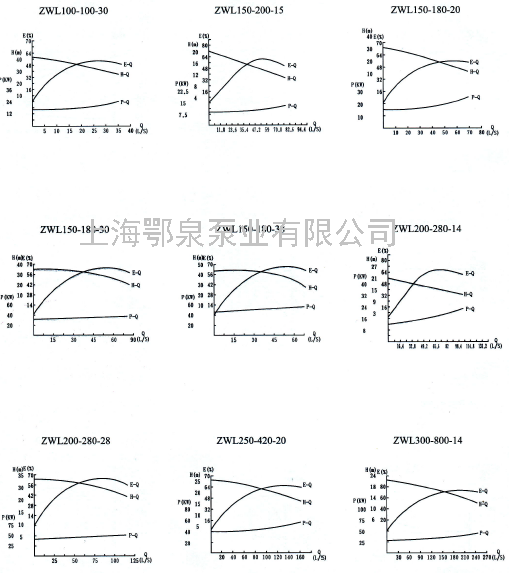

不锈钢直联式自吸排污泵性能曲线图


zwlp不锈钢直联式自吸排污泵性能参数表

型号流量
(m3/h)
扬程
(m)
功率
(kw)
转速
(r/min)
效率
(%)
汽蚀余量
(m)
自吸高度
(m)
自吸时间
(min/m)
重量(kg)
zwlp25-8-158151.52900452.05.0368
zwlp32-9-3093032900482.55.0368
zwlp40-10-2010202.22900452.55.0395
zwlp40-20-1520152.22900452.55.0368
zwlp40-15-30153032900482.55.0368
zwlp50-10-2010202.22900452.55.0368
zwlp50-20-1520152.22900452.55.0368
zwlp50-15-30153032900482.55.0395
zwlp50-20-3520355.52900482.55.53140
zwlp50-20-4020407.52900482.55.53150
zwlp65-30-18301842900452.55.03125
zwlp65-25-3025305.52900503.05.03135
zwlp65-25-4025407.52900503.05.52140
zwlp65-40-2540257.52900503.05.03150
zwlp65-65-256525112900523.05.03200
zwlp80-40-16401642900503.05.03125
zwlp80-40-2540257.52900503.05.03140
zwlp80-25-4025407.52900503.05.52150
zwlp80-65-256525112900523.05.03220
zwlp80-80-358035152900453.05.53250
zwlp80-50-605060222900553.05.53300
zwlp100-100-15100157.51450504.05.03230
zwlp100-80-2080207.51450534.05.03230
zwlp100-100-2010020111450534.05.03270
zwlp100-100-3010030221450534.05.02320
zwlp100-80-458045302900534.05.52380
zwlp100-80-608060372900534.05.52430
zwlp100-80-808080452900534.05.52480
zwlp125-120-2012020151450554.55.02380
zwlp150-200-1520015151450605.05.03.5380
zwlp150-200-2020020221450605.05.03420
zwlp150-200-2520025301450605.05.03520
zwlp150-180-3018030371450655.05.03580
zwlp150-180-3818038551450455.05.03.5700
zwlp200-280-1428014221450655.05.03600
zwlp200-300-1830018371450655.05.03680
zwlp200-280-2828028551450554.85.23820
zwlp250-420-2042020551450616.04.52.51020
zwlp300-800-1480014551450656.04.52.51200
