irg单级单吸热水管道泵产品概述：
irg单级热水管道泵简称管道泵是选用国内优等水力模型，常用于：空调水循环泵、热水管道循环泵、管道增压泵、管道加压泵、冷却水泵、冷冻水泵 等用。采用is型离心泵和sg型管道泵之性能参数，在sg管道泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在管道离心泵的基础上派生出适用立式热水泵、不锈钢管道泵、防爆离心泵。该系列离心泵产品具有高效节能、噪音低、性能可靠等优点。该符合新机械部jb/t53058-93的标准要求，按iso2858标准设计制造。

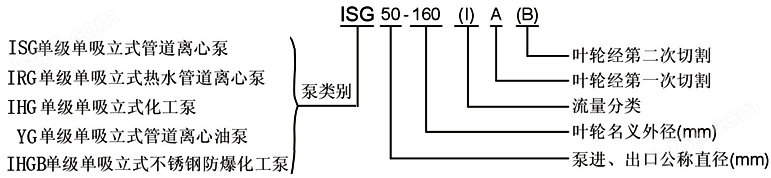

irg单级单吸热水管道泵型号意义：
irg热水管道泵产品用途：
1、isg型立式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度t＜80℃。
2、irg型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。
3、grg型立式高温离心泵广泛用于：能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度240℃以下。
4、ihg型立式管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃ ~ 120℃。
5、yg立式管道油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃ ~ 120℃。
6、ihgb型立式不锈钢防爆型化工离心泵，适用于输送易燃性化工液体。
7、isgd、irgd、grgd、ihgh、ygd、ihgbd型立式离心泵，适用于环境噪声要求很低的场合及空调循环等。
irg立式热水管道泵产品特点：
运行平稳：泵轴的同心度及叶轮优异的动静平衡，保证平稳运行，*振动。
滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
故障率低：结构简单合理，关键部分采用品质；配套，整机*工作时间大大提高。
维修方便：更换密封、轴承，简易方便。
占地更省：便于管道布置安装，节省空间。
irg立式热水管道泵工作条件：
1、吸入压力≤1.0mpa，或泵系统工作压力≤1.6mpa，即吸入口压力 泵扬程≤1.6mpa、泵静压试验压力为≤2.5mpa，订货时请注明系统工作压力。泵系统工作压力大于1.6mpa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度＜40℃，相对湿度＜40%。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1，粒度＜0.2mm。
注：如果用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。

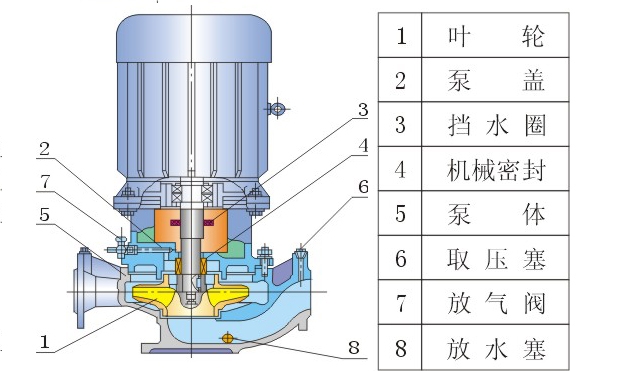

irg单级单吸热水离心泵结构图：
热水管道泵技术选型：
型号 | 流量 (m3/h) | 扬程 | 电机功率 (kw) | 转速 | 效率 | 汽蚀余量 |
15-80 | 1.5 | 8 | 0.18 | 2900 | 34 | 2.3 |
20-110 | 2.5 | 15 | 0.37 | 2900 | 34 | 2.3 |
20-160 | 2.5 | 32 | 1.1 | 2900 | 25 | 2.3 |
25-110 | 4 | 15 | 0.55 | 2900 | 42 | 2.3 |
25-125 | 4 | 20 | 0.75 | 2900 | 36 | 2.3 |
25-125a | 3.6 | 16 | 0.55 | 2900 | 35 | 2.3 |
25-160 | 4 | 32 | 1.5 | 2900 | 32 | 2.3 |
25-160a | 3.7 | 28 | 1.1 | 2900 | 31 | 2.3 |
32-100 | 4.5 | 12.5 | 0.55 | 2900 | 56 | 2.3 |
32-100(i) | 6.3 | 12.5 | 1.1 | 2900 | 54 | 2.0 |
32-125 | 4.5 | 20 | 0.75 | 2900 | 45 | 2.3 |
32-125(i) | 6.3 | 20 | 1.1 | 2900 | 43 | 2.3 |
32-125a | 4.0 | 16 | 0.55 | 2900 | 43 | 2.3 |
32-160 | 4.5 | 32 | 1.1 | 2900 | 44 | 2.3 |
32-160a | 4.5 | 25 | 1.1 | 2900 | 42 | 2.3 |
32-160(i) | 6.3 | 32 | 2.2 | 2900 | 42 | 2.3 |
32-200 | 4.5 | 50 | 3 | 2900 | 45 | 2.3 |
32-200a | 4 | 40 | 2.2 | 2900 | 40 | 2.3 |
32-200(i) | 6.3 | 50 | 4 | 2900 | 33 | 2.0 |
40-100 | 6.3 | 12.5 | 0.55 | 2900 | 54 | 2.3 |
40-100a | 5.6 | 10 | 0.37 | 2900 | 52 | 2.3 |
40-125 | 6.3 | 20 | 1.1 | 2900 | 46 | 2.3 |
40-125a | 5.6 | 16 | 0.75 | 2900 | 45 | 2.3 |
40-160 | 6.3 | 32 | 2.2 | 2900 | 40 | 2.3 |
40-160a | 5.9 | 28 | 1.5 | 2900 | 39 | 2.3 |
40-160b | 5.2 | 24 | 1.1 | 2900 | 38 | 2.3 |
40-200 | 6.3 | 50 | 4 | 2900 | 33 | 2.3 |
40-200a | 5.9 | 44 | 3 | 2900 | 31 | 2.3 |
40-200b | 5.5 | 38 | 2.2 | 2900 | 29 | 2.3 |
40-250 | 6.3 | 80 | 7.5 | 2900 | 28 | 2.3 |
40-250a | 5.9 | 70 | 5.5 | 2900 | 28 | 2.3 |
40-250b | 5.5 | 60 | 4 | 2900 | 27 | 2.3 |
40-100(i) | 12.5 | 12.5 | 1.1 | 2900 | 62 | 2.3 |
40-125(i) | 12.5 | 20 | 1.5 | 2900 | 60 | 2.3 |
40-125(i)a | 11.2 | 17.2 | 1.1 | 2900 | 58 | 2.3 |
40-160(i) | 12.5 | 32 | 3 | 2900 | 52 | 2.3 |
40-160(i)a | 11.7 | 28 | 2.2 | 2900 | 51 | 2.3 |
40-160(i)b | 10.5 | 22.5 | 1.5 | 2900 | 50 | 2.3 |
40-200(i) | 12.5 | 50 | 5.5 | 2900 | 46 | 2.3 |
40-200(i)a | 11.7 | 40 | 4 | 2900 | 45 | 2.3 |
40-200(i)b | 10.5 | 35 | 3 | 2900 | 44 | 2.3 |
40-250(i) | 12.5 | 80 | 11 | 2900 | 38 | 2.3 |
40-250(i)a | 11.7 | 70 | 7.5 | 2900 | 38 | 2.3 |
40-250(i)b | 10.8 | 60 | 7.5 | 2900 | 37 | 2.3 |
50-100 | 12.5 | 12.5 | 1.1 | 2900 | 62 | 2.3 |
50-125 | 12.5 | 20 | 1.5 | 2900 | 58 | 2.3 |
50-125a | 11.2 | 17.2 | 1.1 | 2900 | 57 | 2.3 |
50-160 | 12.5 | 32 | 3 | 2900 | 52 | 2.3 |
50-160a | 11.7 | 28 | 2.2 | 2900 | 51 | 2.3 |
50-160b | 10.5 | 22.5 | 1.5 | 2900 | 50 | 2.3 |
50-200 | 12.5 | 50 | 5.5 | 2900 | 46 | 2.3 |
50-200a | 11.7 | 44.5 | 4 | 2900 | 45 | 2.3 |
50-200b | 10.5 | 35 | 3 | 2900 | 44 | 2.3 |
50-250 | 12.5 | 80 | 11 | 2900 | 38 | 2.3 |
50-250a | 11.7 | 70 | 7.5 | 2900 | 38 | 2.3 |
50-250b | 10.8 | 60 | 7.5 | 2900 | 37 | 2.3 |
50-100(i) | 25 | 12.5 | 1.5 | 2900 | 69 | 2.5 |
50-100(i)a | 22.4 | 10 | 1.1 | 2900 | 67 | 2.5 |
50-125(i) | 25 | 20 | 3 | 2900 | 68 | 2.5 |
50-125(i)a | 22.4 | 16 | 2.2 | 2900 | 66 | 2.5 |
50-160(i) | 25 | 32 | 4 | 2900 | 63 | 2.5 |
50-160(i)a | 23.4 | 28 | 4 | 2900 | 62 | 2.5 |
50-160(i)b | 21.6 | 24 | 3 | 2900 | 58 | 2.5 |
50-200(i) | 25 | 50 | 7.5 | 2900 | 58 | 2.5 |
50-200(i)a | 23.4 | 44 | 7.5 | 2900 | 57 | 2.5 |
50-200(i)b | 21.6 | 37 | 5.5 | 2900 | 55 | 2.5 |
50-250(i) | 25 | 80 | 15 | 2900 | 50 | 2.5 |
50-250(i)a | 23.4 | 70 | 11 | 2900 | 50 | 2.5 |
50-250(i)b | 21.6 | 60 | 11 | 2900 | 49 | 2.5 |
50-315(i) | 25 | 125 | 30 | 2900 | 40 | 2.5 |
50-315(i)a | 23.4 | 110 | 22 | 2900 | 40 | 2.5 |
50-315(i)b | 21.6 | 93 | 18.5 | 2900 | 39 | 2.5 |
65-100 | 25 | 12.5 | 1.5 | 2900 | 69 | 2.5 |
65-100a | 22.4 | 10 | 1.1 | 2900 | 67 | 2.5 |
65-125 | 25 | 20 | 3 | 2900 | 68 | 2.5 |
65-125a | 22.4 | 16 | 2.2 | 2900 | 66 | 2.5 |
65-160 | 25 | 32 | 4 | 2900 | 63 | 2.5 |
65-160a | 23.4 | 28 | 4 | 2900 | 62 | 2.5 |
65-160b | 21.6 | 24 | 3 | 2900 | 58 | 2.5 |
65-200 | 25 | 50 | 7.5 | 2900 | 58 | 2.5 |
65-200a | 23.4 | 44 | 7.5 | 2900 | 57 | 2.5 |
65-200b | 21.6 | 37 | 5.5 | 2900 | 55 | 2.5 |
65-250 | 25 | 80 | 15 | 2900 | 50 | 2.5 |
65-250a | 23.4 | 70 | 11 | 2900 | 50 | 2.5 |
65-250b | 21.6 | 60 | 11 | 2900 | 49 | 2.5 |
65-315 | 25 | 125 | 30 | 2900 | 40 | 2.5 |
65-315a | 23.4 | 110 | 22 | 2900 | 40 | 2.5 |
65-315b | 21.6 | 93 | 18.5 | 2900 | 39 | 2.5 |
65-100(i) | 50 | 12.5 | 3 | 2900 | 73 | 3.0 |
65-100(i)a | 44.8 | 10 | 2.2 | 2900 | 72 | 3.0 |
65-125(i) | 50 | 20 | 5.5 | 2900 | 72.5 | 3.0 |
65-125(i)a | 44.8 | 16 | 4 | 2900 | 71 | 3.0 |
65-160(i) | 50 | 32 | 7.5 | 2900 | 71 | 3.0 |
65-160(i)a | 46.8 | 28 | 7.5 | 2900 | 70 | 3.0 |
65-160(i)b | 43.2 | 24 | 5.5 | 2900 | 69 | 3.0 |
65-200(i) | 50 | 50 | 15 | 2900 | 67 | 3.0 |
65-200(i)a | 46.8 | 44 | 11 | 2900 | 66 | 3.0 |
65-200(i)b | 43 | 37 | 7.5 | 2900 | 65 | 3.0 |
65-250(i) | 50 | 80 | 22 | 2900 | 59 | 3.0 |
65-250(i)a | 46.8 | 70 | 18.5 | 2900 | 59 | 3.0 |
65-250(i)b | 43 | 60 | 15 | 2900 | 58 | 3.0 |
65-315(i) | 50 | 125 | 37 | 2900 | 54 | 3.0 |
65-315(i)a | 45.8 | 105 | 30 | 2900 | 54 | 3.0 |
65-315(i)b | 43 | 93 | 30 | 2900 | 53 | 3.0 |
80-100 | 50 | 12.5 | 3 | 2900 | 73 | 3.0 |
80-100a | 44.8 | 10 | 2.2 | 2900 | 72 | 3.0 |
80-125 | 50 | 20 | 5.5 | 2900 | 72.5 | 3.0 |
80-125a | 44.8 | 16 | 4 | 2900 | 71 | 3.0 |
80-160 | 50 | 32 | 7.5 | 2900 | 71 | 3.0 |
80-160a | 46.8 | 28 | 7.5 | 2900 | 70 | 3.0 |
80-160b | 43.2 | 24 | 5.5 | 2900 | 69 | 3.0 |
80-200 | 50 | 50 | 15 | 2900 | 67 | 3.0 |
80-200a | 46.8 | 44 | 11 | 2900 | 66 | 3.0 |
80-200b | 43 | 37 | 7.5 | 2900 | 65 | 3.0 |
80-250 | 50 | 80 | 22 | 2900 | 59 | 3.0 |
80-250a | 46.8 | 70 | 18.5 | 2900 | 59 | 3.0 |
80-250b | 43 | 60 | 15 | 2900 | 58 | 3.0 |
80-315 | 50 | 125 | 37 | 2900 | 54 | 3.0 |
80-315a | 45.8 | 105 | 30 | 2900 | 54 | 3.0 |
80-315b | 43 | 93 | 30 | 2900 | 53 | 3.0 |
80-315c | 41 | 85 | 22 | 2900 | 51 | 3.0 |
80-350 | 50 | 150 | 55 | 2900 | 66 | 3.0 |
80-350a | 44 | 142 | 45 | 2900 | 65 | 3.0 |
80-350b | 40 | 135 | 37 | 2900 | 63 | 3.0 |
80-100(i) | 100 | 12.5 | 5.5 | 2900 | 76 | 4.5 |
80-100(i)a | 89 | 10 | 4 | 2900 | 74 | 4.5 |
80-125(i) | 100 | 20 | 11 | 2900 | 76 | 4.5 |
80-125(i)a | 89 | 16 | 7.5 | 2900 | 74 | 4.5 |
80-160(i) | 100 | 32 | 15 | 2900 | 76 | 4.5 |
安装使用说明：
1.安装前应检查：基础的尺寸、位置、标高应符合设计要求；设备不应有缺件、损坏和锈蚀等情况，管口保护物和堵盖应完好；盘车应灵活，无阻滞、卡住现象，无异常声音。
2、出厂时已装配、调试完善的部件不应随意拆卸。
3、泵安装的找平找正。
水泵基础高出地面的高度应便于水泵安装，且不应小于0.1m。水泵运输到位置后，进行设备吊运安装，准确就位于已经做好的设备基础上，然后穿上地脚螺栓并带螺帽，底座底下放置垫铁，以水平尺初步找平，地脚螺栓内灌混凝土。
待混凝土凝固期满进行精平并拧紧地脚螺栓帽，每组垫铁以点焊固定，基础表面打毛，水冲洗后以水泥砂浆抹平。
4、管路安装应符合下列要求：
（1）管子内部和管端应清洗干净，密封面和螺纹不应损坏，相互连接的法兰端面或螺纹轴心线应平行、对中，不应强行连接。
（2）管路与泵连接后，不应再在其上进行焊接和气割，如需焊接或气割时，应拆下管路或采取必要的措施，防止焊渣进入泵内和损坏泵的零件。
（3）管路的配置宜按设备资料及设计图纸进行复检。
（4）每台水泵出水管上应装设阀门、止回阀和压力表；当水泵直接从室外给水管网抽水时，应在吸水管上装设阀门、止回阀和压力表，并应绕水泵设置装有阀门的旁通管。
（5）、水泵的隔振及防噪：在水泵进出水管上宜安装可曲挠橡胶接头或波纹管金属接头；管道支架宜采用弹性吊架、弹性托架；为创造良好的隔振效果，基础隔振、管道隔振和支架隔振三者必须配齐，其中隔振垫（减震器）的面积、层数、个数、型号和可曲挠接头的型号、数量必须按照计算结果选用及安装。减振器的型号、定位尺寸、选配数量等参数直接关系到水泵的稳定性和减振效果，该参数的确定必须是经过专业技术人员的精确核算确认。
水泵压出管道穿墙、楼板处，应采取防止固体传声措施。
（6）水泵调试要点
在电气控制确保安全灵敏可靠的前提下，进行水泵的单机试运转。
将泵出水管上阀件关闭，随泵启动运转再逐渐打开，并检查有无异常，电动机温升、水泵运转、压力表数值、接口严密程度是否符合要求等。
