nl80-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-03
  • 产品型号:
  • 简单描述
  • nl80-25污水泥浆泵可用市政、化工。印染、医药、造船、铸造、食品等行业抽吸浓稠液、污浊液、糊状体、流沙及城市河道的流动污泥等亦可用作煤矿排除含有泥块小砾石的流体。
详细介绍

nl80-25污水泥浆泵产品介绍

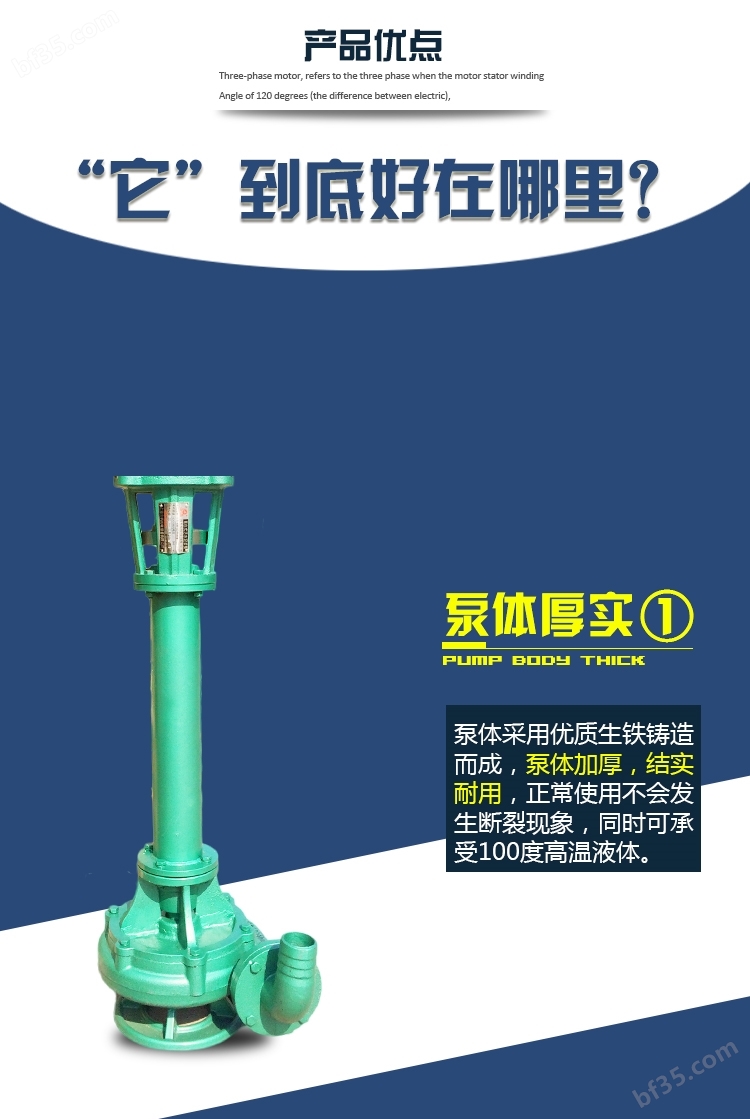

nl立式泥浆泵系单级单吸立式离心泵,主要部件有蜗壳、叶轮、泵座、泵壳、支撑筒、电机座、电动机等组成。蜗壳、泵座、电机座、叶轮螺母是生铁铸造、耐腐性、耐腐蚀性较好,加工工艺方便。
叶轮为三片单园弦弯叶,选用半封闭叶轮,并采用可锻铸铁、所以强度高,耐腐蚀;加工方便,通过性好,效率高。

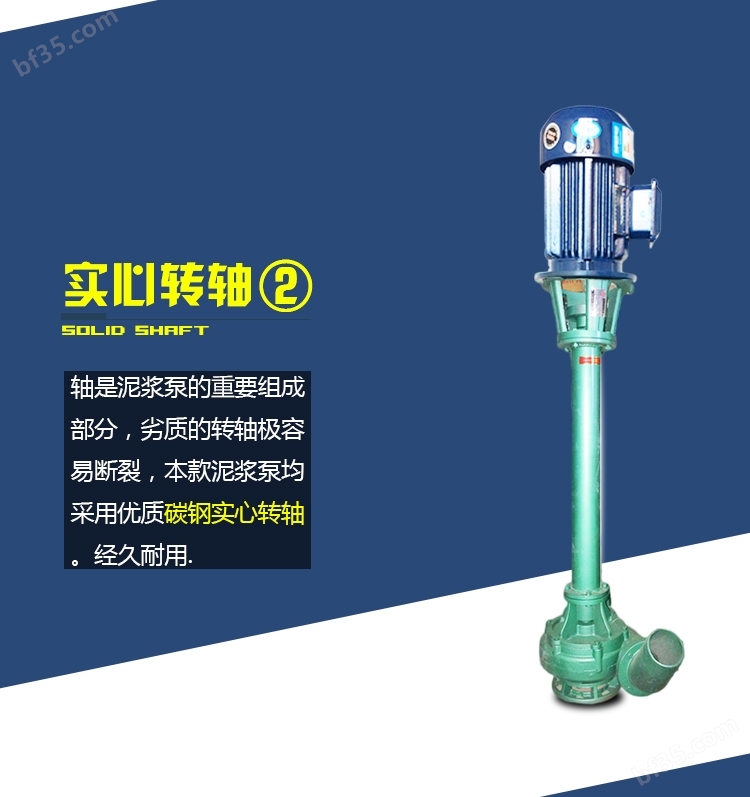

为了减轻重量和减少车削量、泵轴是优质碳素钢冷拉园钢制造。
泵座中装有四只骨架油封和轴套,防止轴磨损,延长轴的使用寿命。
nl立式泥浆泵可垂直或倾斜使用,占地面积小,蜗壳需埋在工作介质中工作,容易启动,不需引水,旋转方向应从电机尾部看是顺时针方向工作。
产品用途;
1、在农村主要用作河泥、粪便、河水、浆饲料的吸送浇洒,代替肩挑人担,并作排涝、抗旱之用,亦可进行车浜头,上河泥等积肥生产还可作农村简易流动消防水泵。
2、可用市政、化工。印染、医药、造船、铸造、食品等行业抽吸浓稠液、污浊液、糊状体、流沙及城市河道的流动污泥等亦可用作煤矿排除含有泥块小砾石的流体。
3、若与高压水泵、水配合,组合水力机械化土方工程机组,就可用作于土地平整,河道与池塘的疏浚、凿开等小型水力工程的挖方与输方,以及城市的防空工程,地下工程。
4、养鱼用作带水清塘、鱼塘增氧等。
nl80-25污水泥浆泵性能参数表:

型号

转速

流量

扬程

效率

电机功率

n

q

h





(r/min)

(m3/h)

(m)

(%)

(kw)

nl50-8

nl50a-8

1450

20-30

8-9

42

1.5

nl50-12

nl50a-12

1450

25-38

12-14

41

3

nl50-24

nl50a-24

1450

25-38

22-26

46

5.5

nl76-9

nl76a-9

1450

50-70

8-10

43

3

nl65-16

nl65a-16

1450

50-60

15-18

42

5.5

nl80-12

nl80a-12

1450

80-120

11-13

56

7.5

nl80-25

nl80a-25

1450

80-100

23-25

59

11

nl100-10

nl100a-10

1450

100

8-10

53

7.5

nl100-16

nl100a-16

1450

80-100

13-16

56

15

nl150-12

nl150a-12

1450

10-12

130-150

60

18.5

nl150-16

nl150a-16

1450

14-16

150-180

61

22

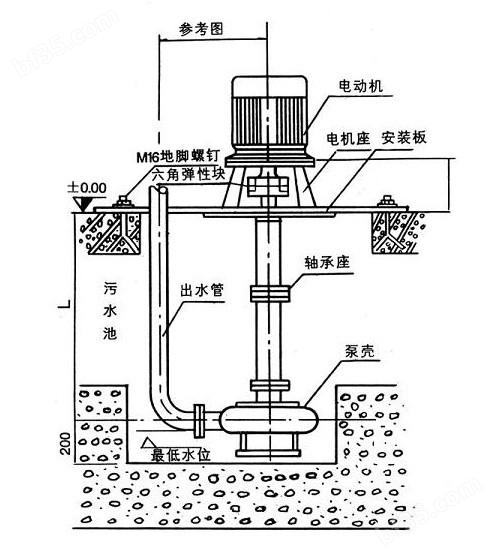

nl泥浆泵安装尺寸图:


拆卸安装
(一>、拆卸
1、拆卸电钭或面定板,出水管。
2、拆卸蜗壳和叶轮蝶每,轻擴叶轮背面,拆键叶轮。
3、拆凼从动半联轴器,再拆卸键、然后把电机座拆卸,与支撑筒分离。
4、拆卸泵座与支撑筒螺栓,使其分幵。
5、从轴上拆卸轴套与轴承。
(二>、安装
1、对所有零件进行检査是否有缺损,所有纸垫两面都要涂一层簿黄油,在轴承内加上三分之二黄油。
2、骨架油封必须注满黄油后放入泵座,再装上轴承。
3、轴套内装上0型密封圈后涂上黄油。
4、把承装在电机座上,放上纸垫,挡油圈,装上轴与支撑筒用螺钉固定。
5、放上纸垫,装上轴承、轴套、键、泵座和叶轮,旋紧叶轮螺母后用手旋转叶轮,转动灵活即可。
6、放上纸垫装上泵壳,用螺钉固定并装上滤网。然后再用手拔动叶轮,转动灵活即可。
7、泵轴上装上键和从动联轴器,在电机轴上装上键与主动联轴器,然后将电机与电机座螺栓固定。装好后要求与主动联轴器与从动联轴器之间轴向间隙应为1~1.5毫米。
