一、小型水环式真空泵用途及适用范围
sk-0.4、sk-0.8、sk-1.5b型水环泵是用来抽吸空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体，以便在密闭容器中形成真空。吸入气体中允许含有少量液体。
该泵广泛用于机械、石油、化工、制药、食品、陶瓷印染、冶金等行业，还特别适合合作大型水泵引水用。
由于在工作过程中，气体的压缩是等温的，在抽吸具有腐蚀性、易燃易爆的气体是，不易发生危险，所以其应用更加广泛。

二、sk水环式真空泵型号意义;

三、水环式真空泵工作原理

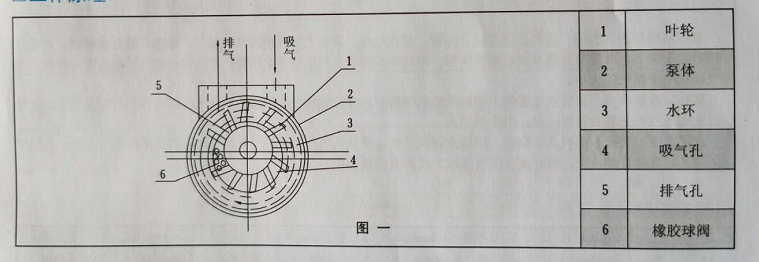

该泵为悬臂式结构，如图一所示、叶轮（1）偏心的装在泵体(2)内，因此当叶轮旋转时，水受离心力的作用，在泵壁上形成一旋转水环（3），水环上部与轮毂相切，沿箭头方向旋转，在前半转旳过程中，水环内表面逐渐与轮毂脱离，因此在叶轮间形成空间并逐渐扩大，这样就从吸气口吸入气体，在后半转旳过程中，水环式内表面逐渐与轮毂靠近，叶片间的空间体积逐渐减少，叶片间的气体被压缩而排出。
如此，叶轮每旋转一周，叶片间的空间容解就改变一次，每个叶片间的水便活塞一样会反复一次，泵就连续不断的抽吸气体。
由于在工作中，水会发热，同时一部分水和气体一块排走，所以泵在工作中，必须不断的供给冷水，以冷却和补充泵内消耗的水。
当泵排出的气体是废气时，在排气端可接一水箱，废气和带出的一部分水排入水箱后，气体再由水箱的排气管排出，而水就落入水箱的到不经回水管再回到泵内使用，如果水循环时间长了水便发热，这时再从水箱供水处供给一定能量的冷水。
四、水环真空泵的主要优点：
1）机构简单，制造精度要求不高，容易加工；
2）结构紧凑，sk-0.8水环真空泵的转数较高，一般可与电机直联，无须减速装置，故用小的结构尺寸，可以获得大的排气量，占地面积小；
3）压缩气体基本上是等温的，即压缩气体国产温度变化小；
4）由于sk-0.8水环真空泵的泵腔内没有金属摩擦表面，无须对泵内进行润滑，而且磨损很小，转动件和固定件之间的密封可直接由水封来完成；
5）吸气均匀，工作平稳可靠，操作简单，维修方便。
五、小型水环式真空泵性能参数表；
