cqf耐酸碱塑料磁力泵-尊龙凯时人生就博官网登录

更新时间： 2024-07-03
产品型号：
简单描述
cqf耐酸碱塑料磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便。可广泛用于化工、制药、石油、电镀、食品、科研机构、冶金、染料等单位抽送酸、碱液、油类稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏、易燃、易bao液体的抽送。防爆电动机选用此泵则更为理想设备。（泵材料：增强聚丙烯）

在线询价联系尊龙凯时平台入口

详细介绍

cqf耐酸碱塑料磁力泵产品概述;

cq型工程塑料磁力驱动泵(简称磁力泵)，是应用现代磁学原理，将永磁联轴器的工作原理用于离心泵的新型产品，磁力泵以静密封取代动密封,使泵的过流部件处于*密封状态,*解决了其它泵的机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。
磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便。可广泛用于化工、制药、石油、电镀、食品、科研机构、冶金、染料等单位抽送酸、碱液、油类稀有贵重液、毒液、挥发性液体,以及循环水设备配套、过滤机配套。特别是易漏、易燃、易bao液体的抽送。防爆电动机选用此泵则更为理想设备。(泵材料：增强聚丙烯)
cqf型工程塑料磁力泵型号意义；

cqf耐酸碱塑料磁力泵性能参数表;

型号	口径		流量(m3/h)	扬程 (m)	电机功率(kw)	电压 (v)	材质
型号	进口(mm)	出口(mm)	流量(m3/h)	扬程 (m)	电机功率(kw)	电压 (v)	材质
10cqf-3	10	8	0.9	3	0.025	220	工程塑料
14cqf-5	14	10	1.2	5	0.12	220/380
16cqf-8	15	15	1.8	8	0.12	220/380
20cqf-12	25	18	3	12	0.37	220/380
25cqf-15	25	20	5.4	15	1.1	380
32cqf-15	32	25	6.5	15	1.1	380
32cqf-25	32	25	4.8	25	1.1	380
40cqf-20	40	32	10.8	20	2.2	380
50cqf-25	50	40	14.4	25	3	380
50cqf-32	50	40	12.5	32	4	380
65cqf-25	65	50	25	25	5.5	380
65cqf-32	65	50	25	32	5.5	380
注：表中20cqf-12---65cqf-32都可配防爆电机

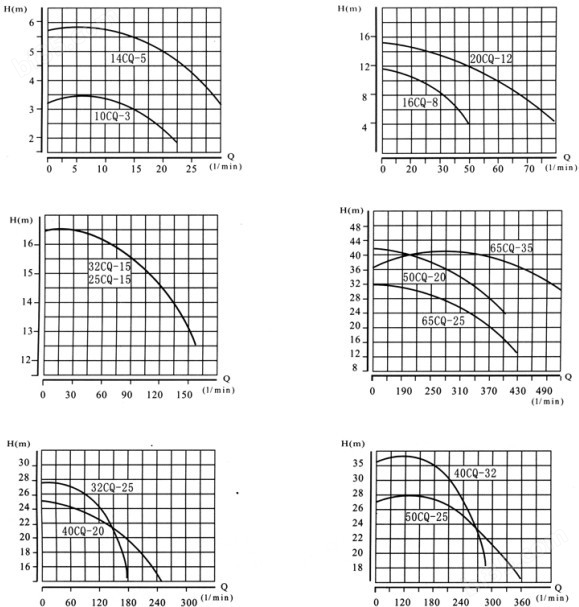

性能曲线图;

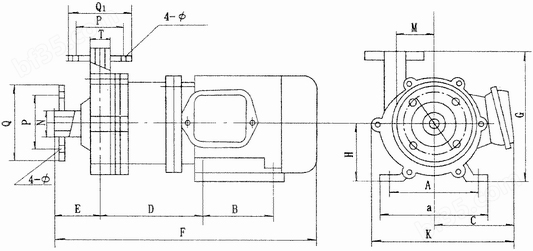

安装尺寸图;

型号	a	b	c	d	e	f	g	h	j	a	k	m	n	机座螺孔	p	p1	q	q1	φ	φ1
8cq-1.2f	63	48	45	55	38	200	105	45	15	84	80	24	16	φ6							管子连接
10cq-3f	63	48	45	55	38	200	105	45	15	84	80	24	16	φ6
14cq-5f	90	71	95	107	53	270	120	56	16	130	130	37	18	φ7
16cq-8f	90	70	80	125	55	320	160	65	18	115	140	40	22	φ11
20cq-12f	100	80	105	130	59.5	340	160	73	18	130	160	65	26	φ12
25cq-15f	125	100	140	189.5	67.5	460	205	90		160	240	71.5		φ12	75	65	100	90	12	10	法兰连接
32cq-15f	125	100	140	189.5	67.5	460	205	90		160	240	71.5		φ12	90	75	120	100	12	10
32cq-25f	125	100	140	189.5	67.5	460	230	90		160	260	85		φ12	90	75	120	100	12	10
40cq-20f	140	120	155	235	75	545	220	100		180	290	78.5		φ12	100	90	130	120	14	14
40cq-32f	190	140	190	271	80	620	260	112		245	336	91		φ12	100	90	130	120	14	14
50cq-25f	190	140	190	271	80	620	260	112		245	336	91		φ12	110	100	140	130	14	14
50cq-40f	190	140	190	271	80	620	260	112		245	336	91		φ12	110	100	140	130	14	14
65cq-25f	216	140	200	305	90	695	300	132		280	350	91		φ12	130	110	160	140	14	14
65cq-35f	216	140	200	360	76	720	292	120		280	350	90		φ12	130	110	160	140	14	14
80cq-35f	254	210				890		160						φ12					14	14
80cq-50f	254	210				890		160						φ12					14	14

安装与使用：
1.磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
2.当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴收线时，管道需配备底阀。
3.泵使用前应进行检查，电机风叶转动要灵活，无卡住及异赏声响，各紧固件要紧固。
4.检查电机旋转方向是否与磁力泵转向标记一致。
5.电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
6.泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。
使用注意事项：
1.因磁力泵轴承的冷却和润滑是靠被输送的介质，所以禁止空运转，同时避免在工作中途停电后再启动时所造成吋空载运转。
2.被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒.需加磁性过滤器。
3.泵在使用中环境溫度应小于40℃ ，电机溫升不得超过75℃ 。
4.被输送的介质及其溫度应在泵材允许范围内。工程塑料泵的使用温度<60℃，金属泵的使用温度<100℃，辅送吸入压力不大于0.2mpa，大工作压力1.6mpa、密度不大于1600^kg/m3,，粒度不大于30 x 10-6㎡/s的不含硬颗粒和纤维的液体。
5.对于输送液为易沉淀结晶的介质，使用后应及吋清洗，排净泵内积液。
6.磁力泵运行500小时后，应拆检轴承和端面动环的磨损惰况，若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1. 5?2mm时，应更换轴承和轴向动环。
故障原因及排除方法：

故障形式	产生原因	排除方法
泵不出水	水泵反转逬水管道漏气泵腔蓄水太少电压太高，启动时联轴器打滑吸程太高	改变电机接线社绝漏气增加蓄水量调正电压降低泵安装位置
流量不足	吸入管径太小叶轮流道阻塞扬程过高转速太低	调换进水管清洗叶轮开大出水阀恢夏额定转速
扬程过低	流量过大转速太低	关小出水阀恢复额定转速
矂音太大	轴严重磨损轴套严重磨损驱动磁钢杯与隔离套接触	更换泵轴更换轴套拆除泵头重新组装
漏液	0型密封圏损坏	更换0型密封圏

型号	a	b	c	d	e	f	g	h	j	a	k	m	n	机座螺孔	p	p1	q	q1	φ	φ1
8cq-1.2f	63	48	45	55	38	200	105	45	15	84	80	24	16	φ6							管子连接
10cq-3f	63	48	45	55	38	200	105	45	15	84	80	24	16	φ6
14cq-5f	90	71	95	107	53	270	120	56	16	130	130	37	18	φ7
16cq-8f	90	70	80	125	55	320	160	65	18	115	140	40	22	φ11
20cq-12f	100	80	105	130	59.5	340	160	73	18	130	160	65	26	φ12
25cq-15f	125	100	140	189.5	67.5	460	205	90		160	240	71.5		φ12	75	65	100	90	12	10	法兰连接
32cq-15f	125	100	140	189.5	67.5	460	205	90		160	240	71.5		φ12	90	75	120	100	12	10
32cq-25f	125	100	140	189.5	67.5	460	230	90		160	260	85		φ12	90	75	120	100	12	10
40cq-20f	140	120	155	235	75	545	220	100		180	290	78.5		φ12	100	90	130	120	14	14
40cq-32f	190	140	190	271	80	620	260	112		245	336	91		φ12	100	90	130	120	14	14
50cq-25f	190	140	190	271	80	620	260	112		245	336	91		φ12	110	100	140	130	14	14
50cq-40f	190	140	190	271	80	620	260	112		245	336	91		φ12	110	100	140	130	14	14
65cq-25f	216	140	200	305	90	695	300	132		280	350	91		φ12	130	110	160	140	14	14
65cq-35f	216	140	200	360	76	720	292	120		280	350	90		φ12	130	110	160	140	14	14
80cq-35f	254	210				890		160						φ12					14	14
80cq-50f	254	210				890		160						φ12					14	14

【cq-f型磁力驱动泵】安装与使用：
