直联式无堵塞排污泵的产品概述

　　zwl型直联式无堵塞自吸排污泵是在反复研究国内外同类技术的基础上开发成功的一种结构新颖的泵类产品。直联式排污泵集自吸和无堵塞排污于一体，采用轴向回流外混式，并通过泵体、叶轮流道的*设计，即可象一般自吸清水泵那样不需要安装底阀，又可吸排含有大颗粒固体块、长纤维、沉淀物、废矿杂质、粪便处理及一切工程污水物。可广泛适用于市政排污工程、轻工、造纸、纺织、食品、化工、电业、石油、矿山和河塘养殖等行业。直联式排污泵是目前国内抽送固体颗粒、纤维、浆料和混合悬浮等介质理想的杂质泵。

　　直联式排污泵的结构特点

　　zwl直联式自吸排污泵采用直联式结构，与国内同类排污泵产品相比，具有结构紧凑、振动少、自吸性能好、排污能力强、节能，使用维修方便等特点。

　　直联式自吸排污泵的工作原理

　　直联式自吸排污泵的泵体内设有储液腔，并通过上方的回流孔和下方的循环孔与排污泵工作腔相通，构成泵的轴向回流外混式系统。排污泵停止工作后，泵内腔已储有一定容积的液体。当排污泵起动时，泵内的储液在叶轮的作用下，夹带着空气被向上抛出，液体通过气液分离管的网络回流到工作腔，气体被排污泵外，使泵内形成一定的真空度，达到自吸的作用。

　　zwl直联式自吸泵型号意义

　　例如：50zwl15-30pb

　　50-进口直径(mm)

　　zw-自吸式无堵塞排污泵

　　l-直联

　　15-额定流量(m3/h)

　　30-额定扬程(m)

　　p-不锈钢材质(没标则为铸铁泵)

　　b-防爆电机(没标则为普通电机)

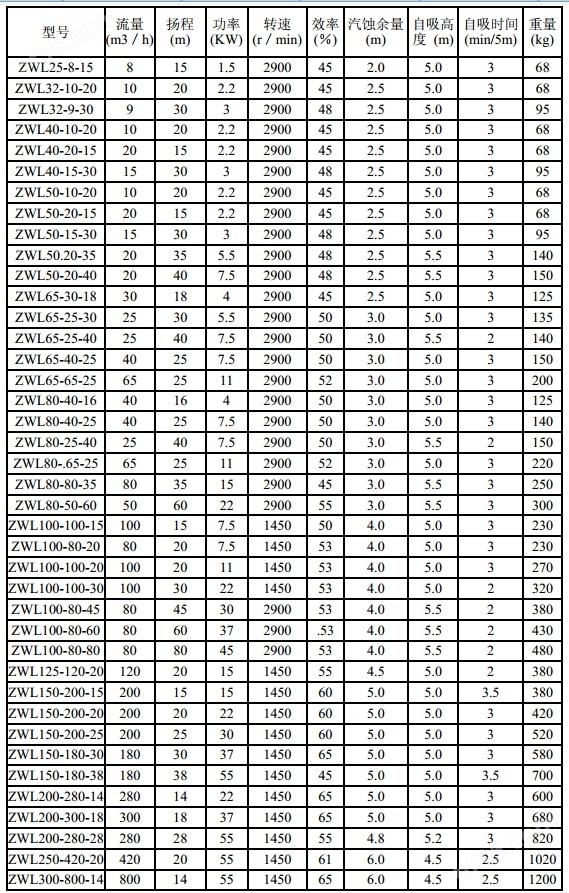

直联式无堵塞排污泵性能参数表：

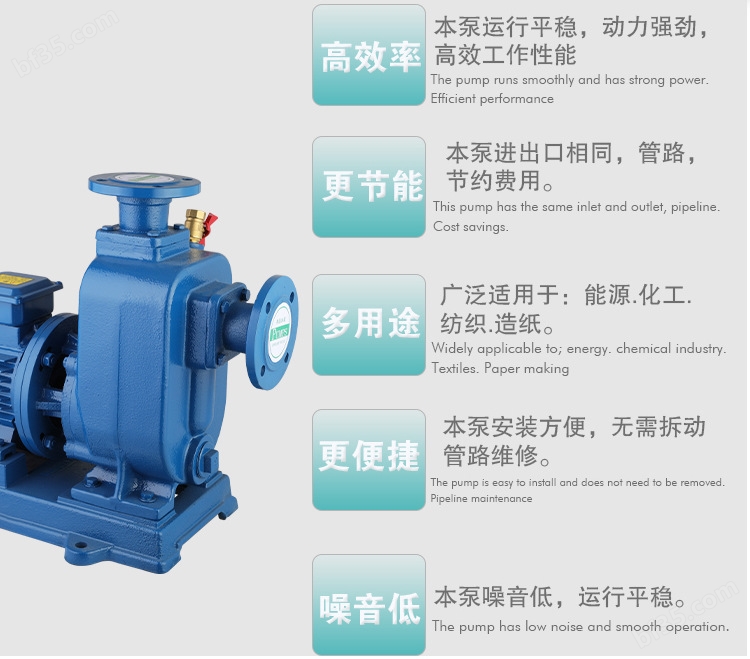

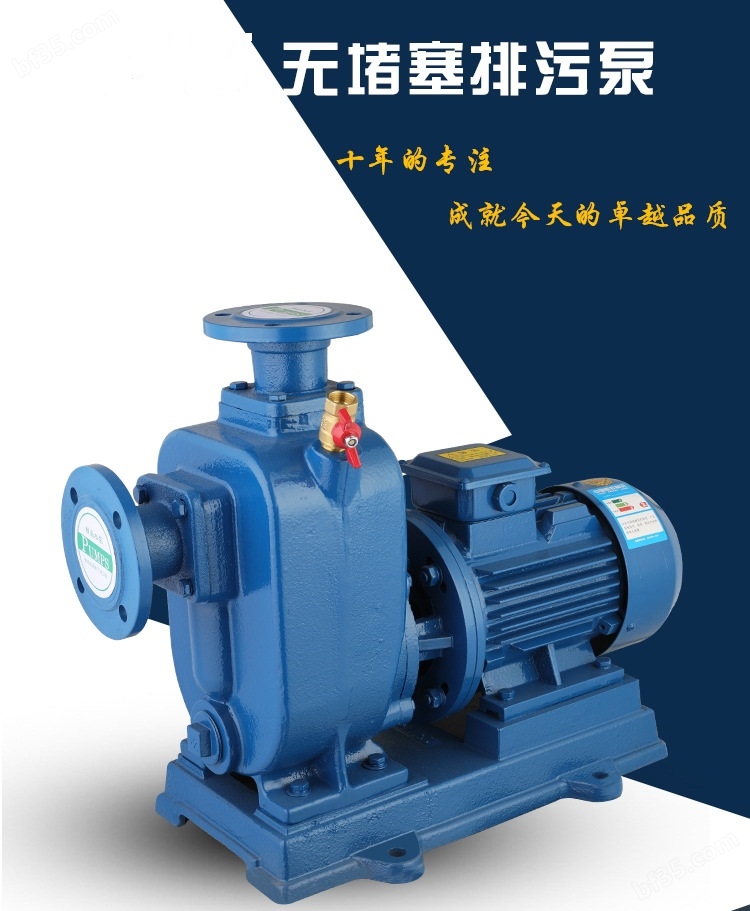

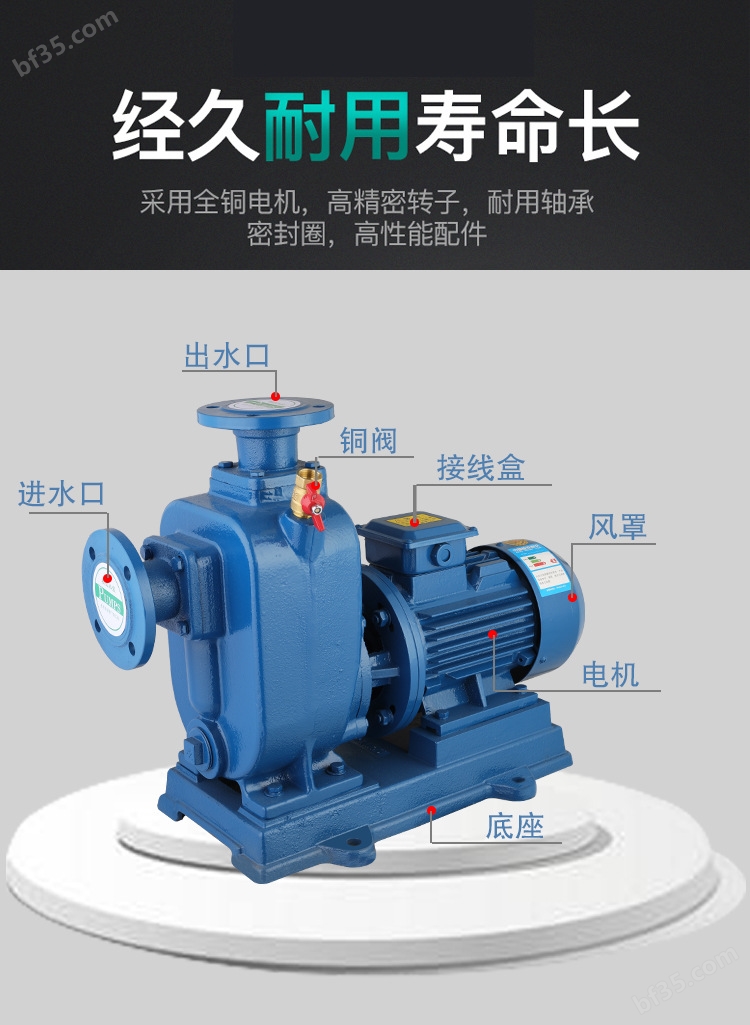

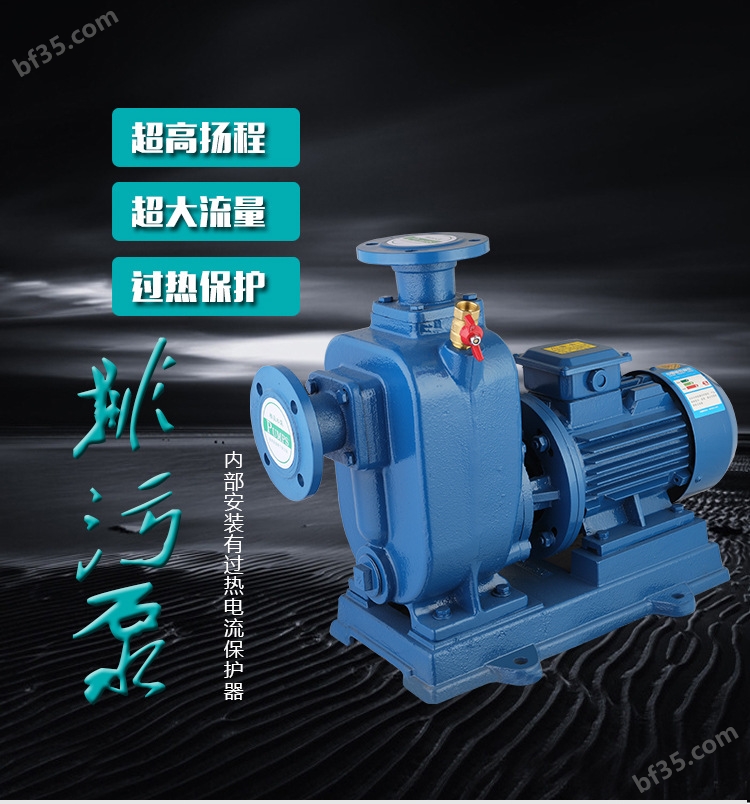

细节图：
