2xz型双级旋片式真空泵-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-03
  • 产品型号:
  • 简单描述
  • 2xz型双级旋片式真空泵具有体积小、质量轻、真空度高、安装使用简便等广泛应用于制冷、空调、汽车空调维修、气体检漏、印刷机械、照相制版、实验室、气体分析、医疗器械、制药化工、真空包装、吸塑、科学仪器、电真空器件、显像管等各种真空、检漏、生产维修作业。
详细介绍

一、2xz型双级旋片式真空泵用途和使用范围:
1、该泵是直联高效力油浸式机械真空泵,是用来对密封容器抽除气体获得真空真空环境的基本设备。它可以单独直接使用,也可用作罗茨泵、扩散泵、分子泵的前级泵和预抽泵,组成真空机组共同对容器抽气,达到超高真空的目的。

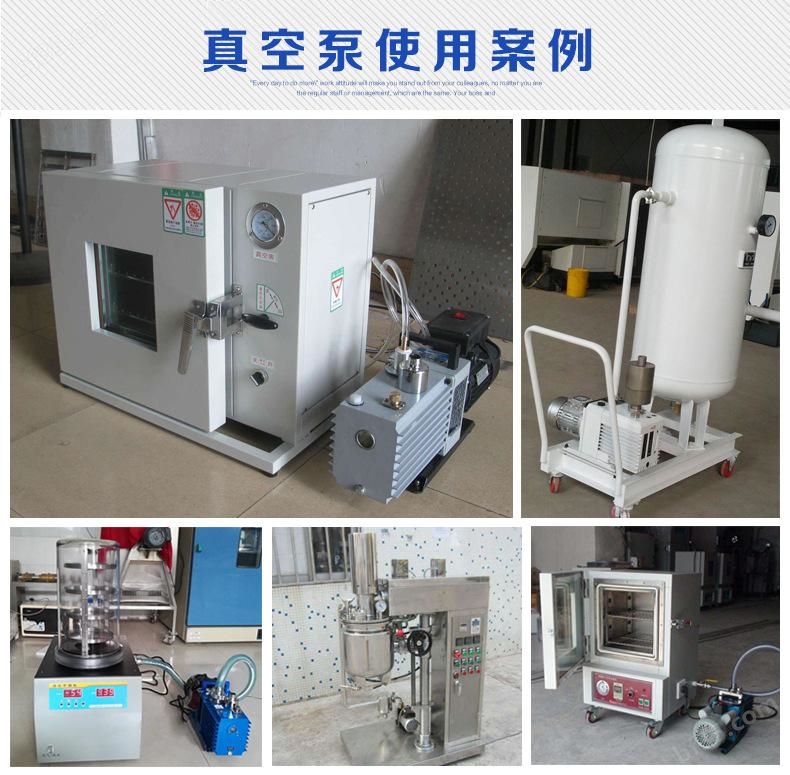

2、本公司产品广泛应用于:制冷、汽车空调维修、生产流水线排气、小型加氟机、电光源、灯泡、电子管、显像管、电真空器件、半导体、照相制牌、晒版机、印刷机械、真空包装、真空成型、真空吸附、吸塑、医疗器械、科学仪器、实验室理化分析、气体分析、气体检漏、电真空器件、半导体、制药、石油化工等各种真空抽气作业。
3、该泵不适用于抽除含氧过高的、有爆炸性的、对金属有腐蚀性的和对泵油会发生化学反应及含有大量颗粒尘埃的气体。


4、该泵不能长时间连续敞通大气,敞通大气时间zui长不得超过五分钟。
5、该泵在环境温度5-40摄氏度范围和进气压强小于1330pa的条件下允许长时间连续运转。
6、该泵不能作压缩泵和输送液体泵使用。

二、xz、2xz型小型旋片式真空泵产品主要特点

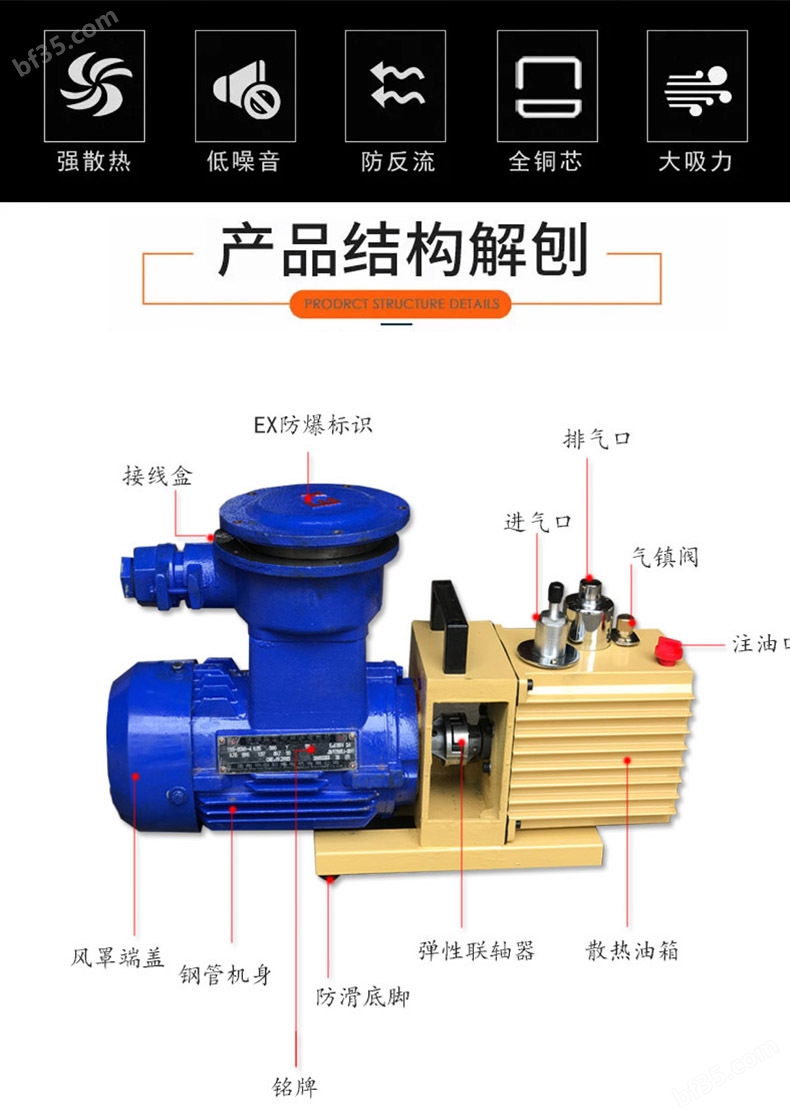

 1、该泵电机与泵体直联,结构简单、体积小、重量轻,便于移动安装。
 2、耗电小,采用220v电压,使用方便。<除大型泵380v的以外>请参考技术参数。

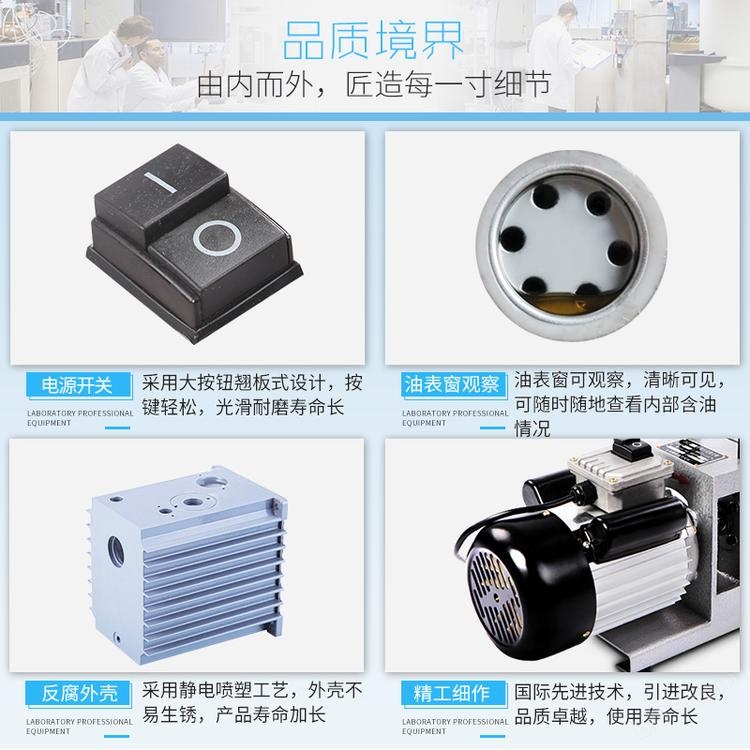

 3、铝合金压铸成型外壳,轻巧美观,内部零件经高精密机械加工,振动微小,噪声低、真空度稳定可靠。
 4、专有油泵设计,使用时保证缸体能得到有效的润滑,使泵能长时间运转。
 5、停泵不返油,能有效地防止被抽管路和容器污染。

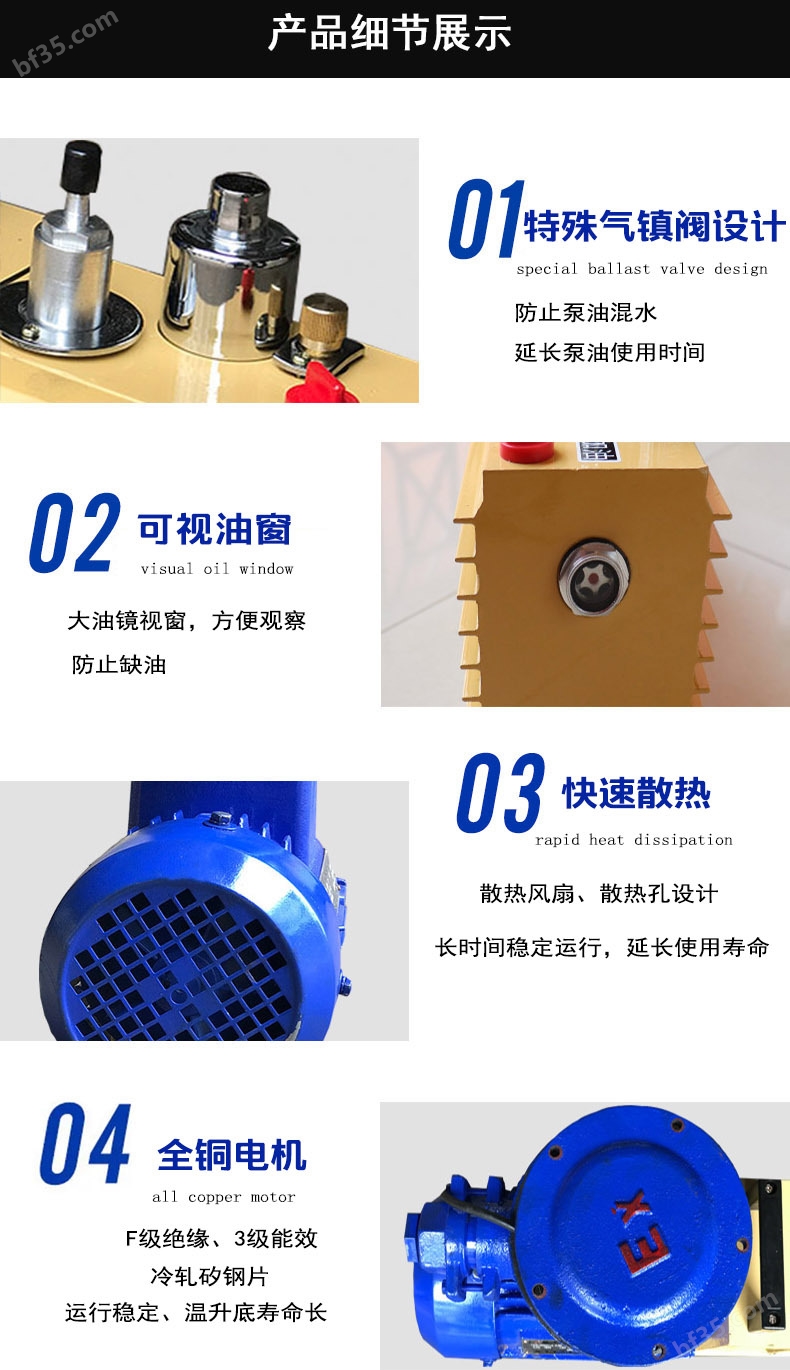

 6、有专门的油雾过滤装置,可消除排气油雾污染,不喷油、不漏油。

三、2xz型双级旋片式真空泵性能参数

型号

抽气

速度

(l/s)

极限真空(pa)

转速

(rpm)

工作

电压

(v)

电机

功率

(kw)

进气口

直径(mm)

用油量

(l)

泵油

温升

(℃)

外形尺寸

总重量(kg)

气镇关

气镇开

xz-1

1

10


1400

220

0.12

7

0.18

>40

225

110

220

7.2

xz-1.5

1.5

10


1400

220

0.12

10

0.25

>40

275

110

220

7.5

2xz-0.25

0.25

6.7×10-1



220

0.12

10

0.3

>40

440

125

224

11

2xz-0.5

0.5

6.7×10-2

1.33

1400

220

0.18

13

0.42


445

125

256

13

2xz-1

1

6.7×10-2

1.33

1400

220

0.25

19

0.4

>40

445

125

256

14

2xz-2

2

6.7×10-2

1.33

1400

380/220

0.37

19

0.48


478

148

277

20

2xz-4

4

6.7×10-2

1.33

1400

380/220

0.55

30

0.55


518

148

277

22

2xz-8

8

6.7×10-2

1.33

1400

380

1.1

30

0.7

>50

575

185

315

55

2xz-15

15

6.7×10-2

1.33

1400

380

1.5

40

0.8

>70

578

185

315

55

四、xz、2xz型选片式真空泵操作须知


1.查看油位,以停泵时注油至油标中心为宜。过低对排气阀不能起油封作用,影响真空度。过高,可能会引起通大气起动时喷油。运转时,油位有所升高,属正常现象。油采
用规定牌号的清洁真空泵油,从加油孔加入。加油毕后,应旋一上螺塞。油宜经过滤,以免杂物进入,堵塞油孔。
2.泵可在通大气或任何真空度下一次起动。泵口如装接电磁阀,应与泵同时动作。
3.环境温度过高时,油的温度升高,粘度下降,饱和蒸汽压会增大,会引起极限真空有所下降,特别是用热偶计测得的全压强。如加强通风散热,或改善泵油性能,极限真空可得到改善。
4.检查泵的极限真空以压缩式水银真空计为准,如计经充分预抽校验,泵温达到稳定,泵口与计直接接通,运转30分钟内,将达到极限真空。总压强计测得之值与泵油和真空计、规管误差有关,有时误差甚至可很大,只能作参考。
5.如相对湿度较高,或被抽气体含较多可凝性蒸汽,接通被抽容器后,宜打开气镇阀,运转20~40分钟后关闭气镇阀。停泵前,可开气镇阀空载运动30分钟,以延长泵油寿命。
6.用油选择:泵油的粘度影响起动功率和泵的极限真空,粘度高时对真空度有利,起动功率则大一些。油在泵温下的饱和蒸汽压则会影响泵的极限总压强,越低越好。高速真空泵油和3#扩散泵油的粘度较1号真空泵油大,饱和蒸汽压较1号真空泵油低,但3#扩散泵油价格较高。具体选什么油,可根据上述介绍结合具体使用要求来选择。
(1)一般情况下,凡希望总压强在6x10-2帕以上的应用上海产的高速真空泵油。4升/秒以下小泵也可用1号真空油泵代,8升/秒以上直联泵可用3#扩散泵油代。
(2)如果对真空度要求不高,且油的污染更换频繁,真空泵油供应困难,可采用50号机械油代替。
(3)如果环境温度低,起动困难,极限真空要求不高,可采用粘度较上略低的真宅泵油或机械油。

五、小型直联式真空泵故障及其消除


1、直联旋片真空泵的极限真空不高及其消除
(1)油位太低,有较大排气声,可加入清洁的直联真空泵油。
(2)油为可凝性蒸汽所污染,可开气镇净化或更换新油。
(3)口外接管道、容器、测试仪表管道、接头等漏气。大漏时,有大排气声,排气口有气排出,应找出漏气部位,进行消除。
(4)进气咀或气镇阀橡胶密封图装配不当,损坏或老化,应调整或更换。
(5)进油咀油孔堵塞,可拨出进油咀,疏通油孔。
(6)真空系统严重污染,包括容器、管道等,应予清洗。
(7)旋片弹簧折断,应予调换。
(8)旋片、泵身或泵盖磨损,间隙过大,应进行检查,修整或调换。
(9)真空泵的温过高,应改善通风和冷却。如所抽气体温度太高,应予先冷却后再进入泵内。
2、直联旋片真空泵的喷油
(1)真空泵的油位过高,可入出多余油量。
(2)真空泵的减雾器中有泵油或杂物,应清除。
3、直联旋片真空泵的漏油
(1)真空泵的放油螺塞,油箱垫片或装配不当,螺钉拧紧;
(2)真空泵的油标未拧紧,有机玻璃过热变形;
(3)真空泵的泵身部件与支座的连接挚垫片未垫好;油封装配不当或磨损;应予调整或更换。
4、直联旋片真空泵的噪 音
(1)真空泵旋片弹簧折断,可调换弹簧。
(2)真空泵的有毛刺、脏物或变形,运转发生障碍,应检查修磨清洗。
(3)真空泵的轴承磨损,零件磨损。应修整或更换。
(4)真空泵的电机出毛病,应进行检查。
5、直联旋片真空泵的返油
(1)真空泵的止回阀未关好,停泵后,油位很快下降,可再开再停,观察变化或拆开检查。
(2)真空泵的两泵盖内油封装配不当或磨损,可进行调换。
(3)真空泵的泵盖或泵身平面不平整,可进行修整。
(4)真空泵的排气阀片损坏 ,应进行调换。
注:检查直联旋片真空泵的的极限真空,以压缩式水银真空计为准。
