2xz-1小型旋片式抽气泵用途及使用范围

1.2xz型旋片式真空泵是用来对密封容器抽除气体的基本设备之一。它可单独作用，也可作为增压泵、扩散泵、分子泵等的前级泵，维持泵，钛泵的预抽泵用。可用于电真空器件制造、保温瓶制造、真空焊接、印刷、吸塑、制冷设备修理以及仪器仪表配套等。因为它具有体积小、质量轻、操声低等优点，所以更适宜于实验室里使用。

2.在环境温度540范围内，进气口压强小于1.3x103帕的条件下允许长期连续运转，被抽气体相对湿度大于90%时，应开气镇阀。

3.进气口连续畅通大气运转不得超过一分种。

4.不适用于抽除对金属有腐蚀的，对泵油起化学反应的，含有颗粒尘埃的气体，以及含氧过高的，有爆炸性的，有毒的气体。

2xz型旋片式真空泵操作须知

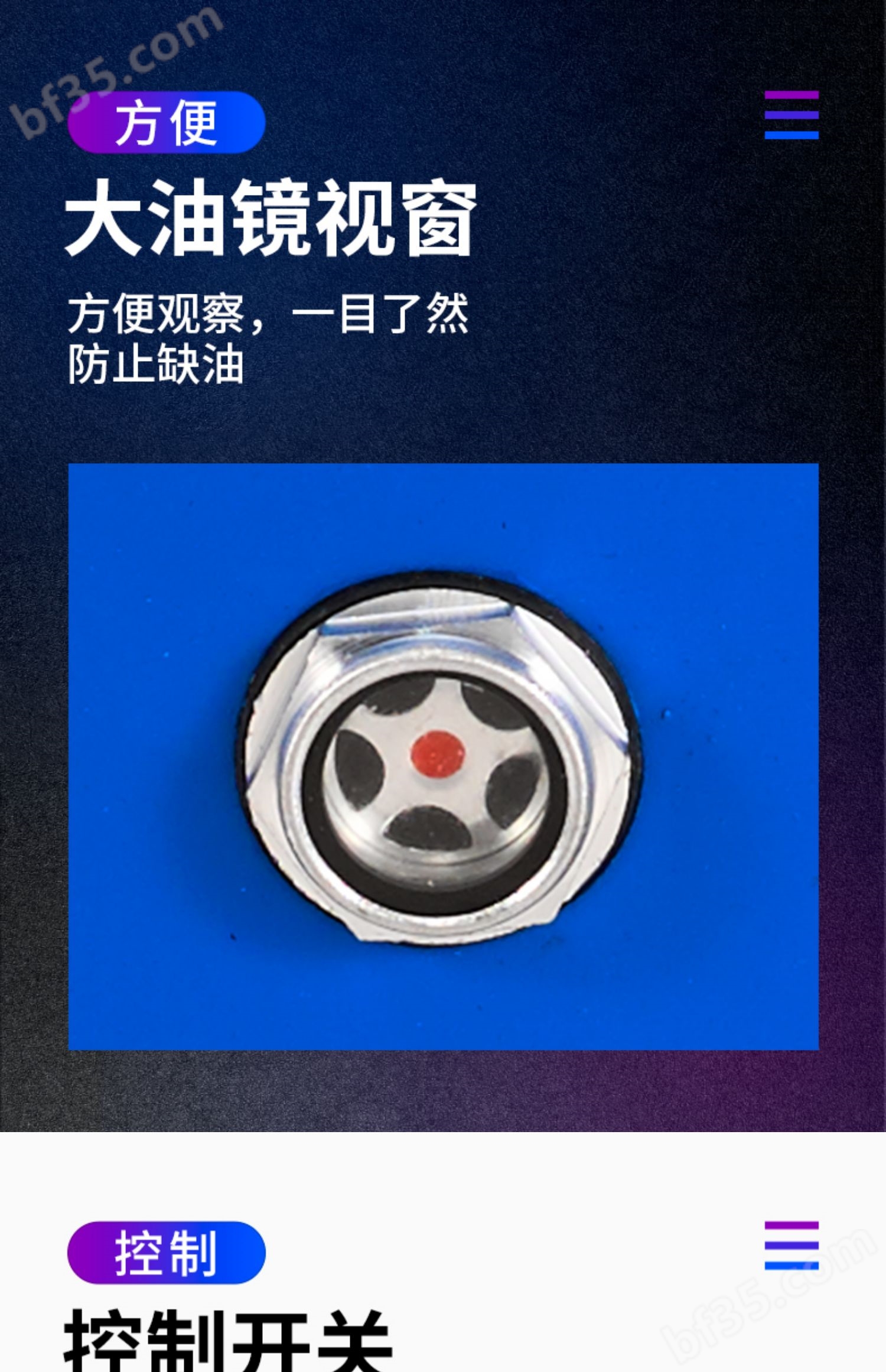

1．查看油位，以停泵时注油至油标中心为宜。过低对排气阀不能起油封作用，影响真空度。过高，可能会引起通大气起动时喷油。运转时，油位有所升高，属正常现象。油采用规定牌号的清洁真空泵油，从加油孔加入。加油毕后，应旋一上螺塞。油宜经过滤，以免杂物进入，堵塞油孔。

2．2xz型旋片式真空泵可在通大气或任何真空度下一次起动。泵口如装接电磁阀，应与泵同时动作。

3．环境温度过高时，油的温度升高，粘度下降，饱和蒸汽压会增大，会引起极限真空有所下降，特别是用热偶计测得的全压强。如加强通风散热，或改善泵油性能，极限真空可得到改善。

4．检查2xz型旋片式真空泵的极限真空以压缩式水银真空计为准，如计经充分预抽校验，泵温达到稳定，泵口与计直接接通，运转30分钟内，将达到极限真空。总压强计测得之值与泵油和真空计、规管误差有关，有时误差甚至可很大，只能作参考。

5．如相对湿度较高，或被抽气体含较多可凝性蒸汽，接通被抽容器后，宜打开气镇阀，运转20～40分钟后关闭气镇阀。停泵前，可开气镇阀空载运动30分钟，以延长泵油寿命。

6．2xz型旋片式真空泵用油选择：泵油的粘度影响起动功率和泵的极限真空，粘度高时对真空度有利，起动功率则大一些。油在泵温下的饱和蒸汽压则会影响泵的极限总压强，越低越好。高速真空泵油和3#扩散泵油的粘度较1号真空泵油大，饱和蒸汽压较1号真空泵油低，但3#扩散泵油价格较高。具体选什么油，可根据上述介绍结合具体使用要求来选择。

(1)一般情况下，凡希望总压强在6x10-2帕以上的应用上海产的高速真空泵油。4升/秒以下小泵也可用1号真空油泵代，8升/秒以上直联泵可用3#扩散泵油代。

(2)如果对真空度要求不高，且油的污染更换频繁，真空泵油供应困难，可采用50号机械油代替。

(3)如果环境温度低，起动困难，极限真空要求不高，可采用粘度较上略低的真宅泵油或机械油

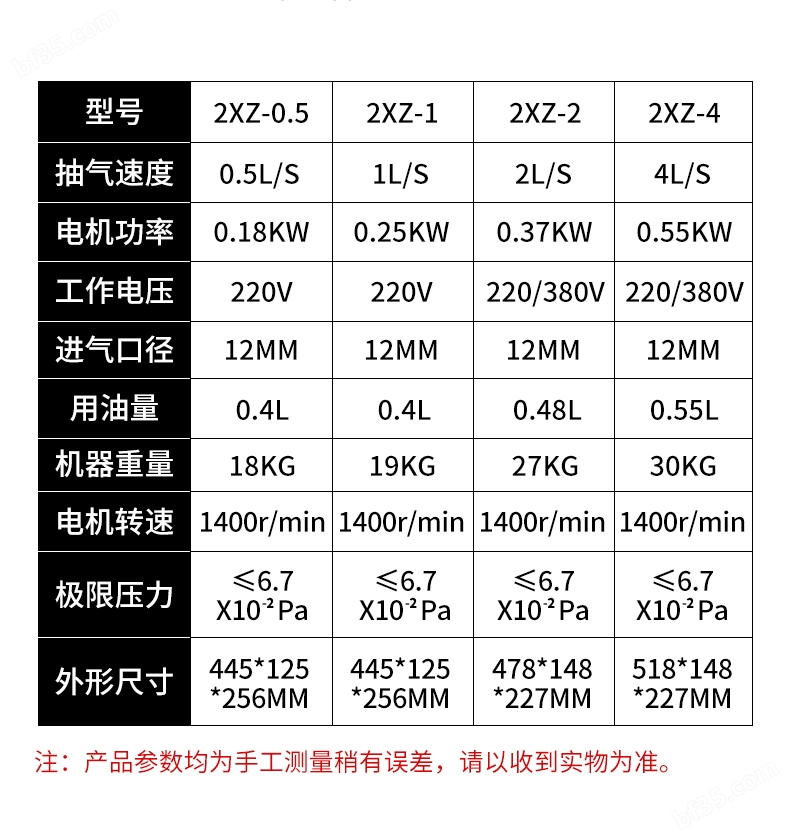

2xz-1小型旋片式抽气泵性能参数：

抽气速率： 0.5~15l/s (升/秒)

极限压强： ≤6*10-2pa (帕)

极限真空： ≤1.3pa (帕)

气体类型： 常温无其它混合物的清洁干燥空气，不许有含其它粉尘及水分的空气。

工作要求： 进口压强在大于6500pa时连续工作时间，不得超过3分钟以免喷油引起泵损。

工作要求： 进口压强在小于1330pa的条件下，允许长时期连续工作。

环境温度： 2xz型旋片式真空泵一般在不低于5℃的室温及不高于90%的相对温度的环境内使用。

2xz型旋片式真空泵维护和保养

1．保证2xz型旋片式真空泵的清洁，防止杂物进入泵内。

2．保持2xz型旋片式真空泵油位。

3．存放下当水份或其它挥发性物质进入泵内而影响极限真空时，可开气镇阀净化之，观察极限真空回升情况，数小时无效，应更换泵油，必要时可再次更换。换油方法：泵运转约半小时，使油变稀，停泵从放油孔放油，再敞开进气口运转10～20秒钟，此间可从吸气口缓缓加入少量清洁泵油，以更换泵腔内存油。如出来的油很脏，后者可重复进行。

4．2xz型旋片式真空泵不可混入柴油、汽油等其它饱和蒸汽压较大的油类，以免降低极限真空。拆洗泵内零件时，一般用纱布擦拭即可以。妻金属碎屑、砂泥或其它有害物质必须清洗时，可用汽油等擦洗，干燥后方可装配，切忌用汽油浸泡。

5．倘若因泵需拆开清洗或检修，必须注意拆装步骤，以免损坏机件。

2xz型旋片式真空泵拆装步骤

(一)、拆卸：

1．放油

2．松开进气咀法兰螺钉，拔出进气咀，松开气镇法兰螺钉，拔出气镇阀。

3．拆下油箱。

4．拆除止回阀开口销，拆下止回阀叶轮。

5．拆除支座与泵的连接螺钉，拆下泵部装件，电机拆否视方便而定。

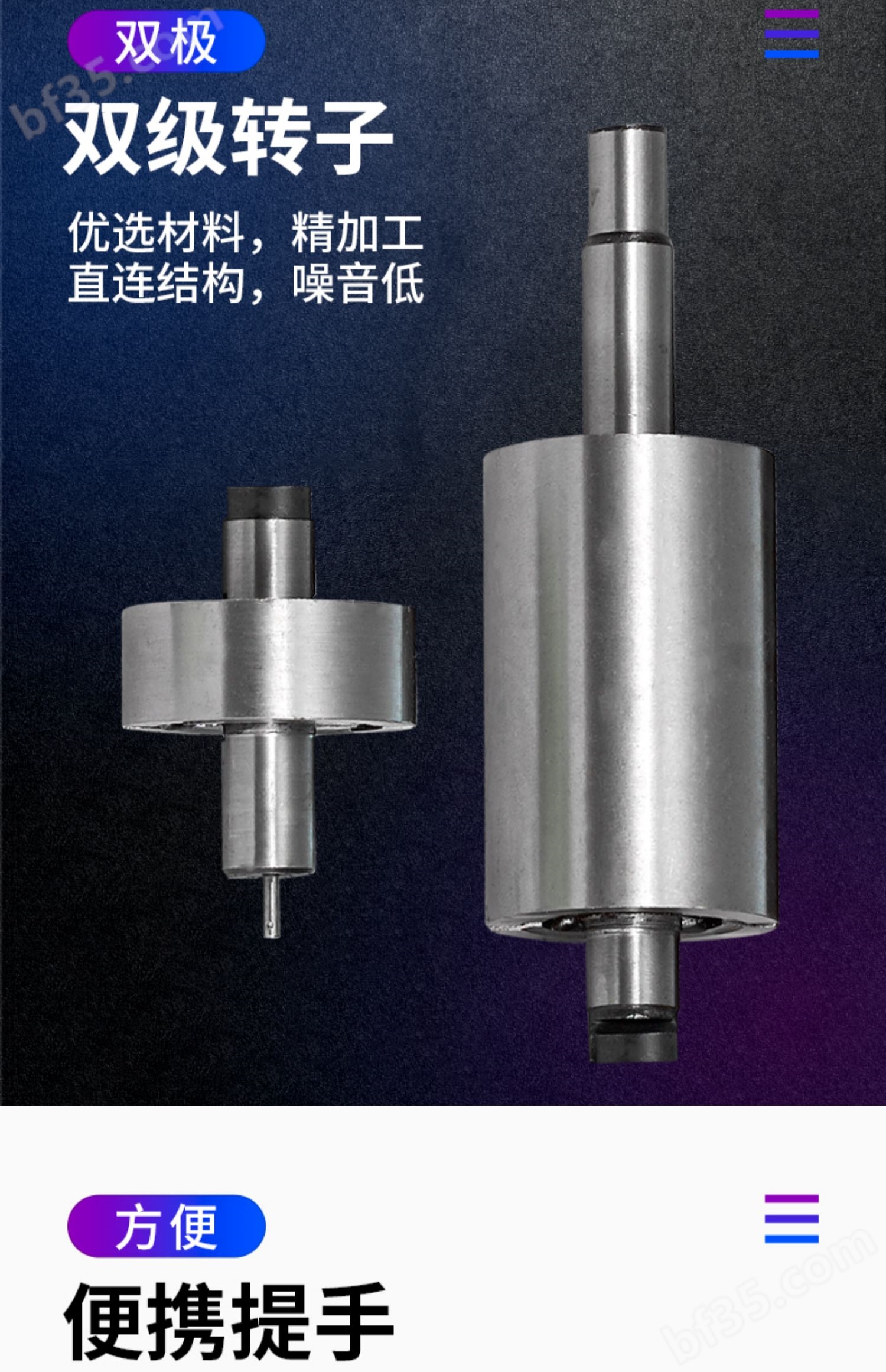

6．松开泵盖螺钉，拆下泵盖，拉出二转子及旋片。拆下低级转子时，麻先拆下开口销。

(二)、2xz型旋片式真空泵装配

1．用纱布擦净零件，防止回丝堵塞油孔，好用清洗液和刷子清洗。

2．把旋片装入转子槽内后，把高级转子装入定子即泉身内，装l高级泵盖、销、螺钉、键、联轴节，用手旋转，应无泄阻和明显轻重，装时应使定子顶面朝下，以借助重力使转子贴近定子圆弧面，此间隙好在0．0lmm。

3．低级转子装配方法同上。

4．装上止回阀叶轮等止回零件，应使止回阀头平面对准进油咀油孔，按工作时的转向旋转转子并用手轻轻反向挡住叶轮，油孔应时开时闭，调整阀头平面大开启高度为o．8～1．2毫米，具体可移动止回阀座、橡胶止回阀头在阀杆孔中的位置来实现。简便查法：面对叶轮，使φ3mm传动销处于右手水平位置，顺时针方向拨动叶轮，此时止回阀头平面的开启高度近于大，应为0．8～1．2mm。转子停止在任何位置，手从叶轮上松开后，止回阀头应自动落下关闭油孔。

5．装上2xz型旋片式真空泵部的排气阀、挡油板等零件。

6．把泵部、键、联轴节、电机装在支座上。

7．装油箱。

8．插入进气咀，气镇阀，装上法兰固紧。

注意：装配时磨擦面涂上清洁真空泵油。住零件原装配位置，可减少跑合时间。紧固件应无松动。

2xz型旋片式真空泵的故障及其消除方法

1、2xz型旋片式真空泵极限真空不高及其消除

（1）油位太低，有较大排气声，可加入清洁的真空泵油。

（2）泵油为可凝性蒸汽所污染，可开气镇净化或更换新油。

（3）2xz型旋片式真空泵口外接管道、容器、测试仪表管道、接头等漏气。大漏时，有大排气声，排气口有气排出，应找出漏气部位，进行消除。

（4）进气咀或气镇阀橡胶密封图装配不当，损坏或老化，应调整或更换。

（5）2xz型旋片式真空泵进油咀油孔堵塞，可拨出进油咀，疏通油孔。

（6）真空系统严重污染，包括容器、管道等，应予清洗。

（7）2xz型旋片式真空泵旋片弹簧折断，应予调换。

（8）旋片、泵身或泵盖磨损，间隙过大，应进行检查，修整或调换。

（9）泵温过高，应改善通风和冷却。如所抽气体温度太高，应予先冷却后再进入泵内。

2、2xz型旋片式真空泵喷油

（1）油位过高，可入出多余油量。

（2）减雾器中有泵油或杂物，应清除。

3、2xz型旋片式真空泵漏油

（1）放油螺塞，油箱垫片或装配不当，螺钉拧紧；

（2）油标未拧紧，有机玻璃过热变形；

（3）2xz型旋片式真空泵身部件与支座的连接挚垫片未垫好；油封装配不当或磨损；应予调整或更换。

4、2xz型旋片式真空泵噪 音

（1）旋片弹簧折断，可调换弹簧。

（2）有毛刺、脏物或变形，运转发生障碍，应检查修磨清洗。

（3）轴承磨损，零件磨损。应修整或更换。

（4）电机出毛病，应进行检查。

5、2xz型旋片式真空泵返油

（1）止回阀未关好，停泵后，油位很快下降，可再开再停，观察变化或拆开检查。

（2）两泵盖内油封装配不当或磨损，可进行调换。

（3）泵盖或泵身平面不平整，可进行修整。

（4）排气阀片损坏 ，应进行调换。

注：检查泵的极限真空，以压缩式水银真空计为准。
