产品型号： gc型
简单描述
gc型锅炉给水泵系单吸多级分段式离心泵,供输送清水及物理化学性质类似于水的液体之用。该泵是施卧式联轴器结构，运行平稳，扬程高是锅炉给水和高扬程输送的*输送设备。

在线询价联系尊龙凯时平台入口

详细介绍

一、gc型锅炉给水泵概述：

gc型锅炉给水泵系卧式单吸多级分段离心泵，供输送清水及物理化学性质类似于水的液体之用。该型泵中，1½gc、2½gc、4gc、四个型号当流量为6-45m³/h时，总扬程可达46-287米。可输送110℃以下的纯净清水，适合锅炉给水泵，工厂及城市给水之用。

二、gc型锅炉给水泵产品特点：

1、gc型水泵为多级分段式,1½gc-4gc四个型号的进出口分别在进水段和出水段上,均垂直向上,其扬程可根据使用需要而增减水泵级数.水泵装配良好与否,对性能影响很大,尤其是各个叶轮的出口与导翼进口之相对位置,每吸叶轮的吐出口中心必须对准导翼的中心,其中稍有念头即将使用水泵的流量减少,扬程降低,效率差,帮在检修后装配时务必注意,若有偏差必须调整。
2、gc型鄂泉锅炉给水泵的主要零件有轴、轴套、进水段、叶轮、导翼、密封环、中段、出水段、平衡环、平衡盘、尾盖。
3、进水段、中段、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
4、叶轮为铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必须存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
5、轴为优质碳素钢制成，中间装有叶轮，用键、轴套和轴套螺母固定在轴上。轴的一端按装联轴器部件，与电机直接联接。从转动方向看时，泵轴为顺进针方向旋转。
6、密封环为铸铁制成，防止水泵中高压水漏回进水部分，分别固定在进水段与中段之中，为易损件，磨损后可用备件更换。
7、平衡环为铸铁制成，固定在出水段上，它与平衡盘共同组成平衡装置。
8、平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
9、轴套为铸铁制成，位于两填料室处，作固定叶轮和保护泵轴之用。为易损件，磨损后可用备件更换。轴承是用单列向心球轴承，采用钙基黄油润滑。
10、填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。填料的松紧程度必须适当，不可压的太紧，也不可太松，以液体能一滴一滴地渗出为准。如果填料太紧，轴套容易发热同时耗费功率。填料太松，由于液体流失要降低水泵效率。

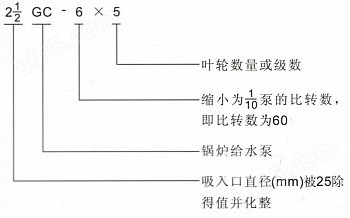

三、gc型锅炉给水泵型号意义：

四、gc型锅炉给水泵性能参数：

型号	流量（mз/h）	扬程（m）	转速（r/min）	效率（%）	功率（kw）
型号	流量（mз/h）	扬程（m）	转速（r/min）	效率（%）	轴功率	电机功率
1½gc-5×2	6	46	2950	38	2	3
1½gc-5×3	6	49	2950	38	3	4
1½gc-5×4	6	92	2950	38	4	5.5
1½gc-5×5	6	115	2950	38	5	7.5
1½gc-5×6	6	138	2950	38	6	7.5
1½gc-5×7	6	161	2950	38	7	7.5
1½gc-5×8	6	184	2950	38	8	11
1½gc-5×9	6	207	2950	38	9	11
2gc-5×2	10	64	2950	39.6	4.4	7.5
2gc-5×3	10	96	2950	39.6	6.6	11.0
2gc-5×4	10	128	2950	39.6	8.8	15.0
2gc-5×5	10	160	2950	39.6	11.0	15.0
2gc-5×6	10	192	2950	39.6	13.2	18.5
2gc-5×7	10	224	2950	39.6	15.4	22.0
2gc-5×8	10	256	2950	39.6	17.6	30.0
2gc-5×9	10	288	2950	39.6	19.8	7.5
2½gc-6×2	15	62	2950	43.7	5.8	11.0
2½gc-6×2	20	54	2950	47.4	6.2	11.0
2½gc-6×3	15	93	2950	43.7	8.7	15.0
2½gc-6×3	20	81	2950	47.4	9.3	15.0
2½gc-6×4	15	124	2950	43.7	11.6	22.0
2½gc-6×4	20	108	2950	47.4	12.4	22.0
2½gc-6×5	15	155	2950	43.7	14.5	22.0
2½gc-6×5	20	135	2950	47.4	15.5	22.0
2½gc-6×6	15	186	2950	43.7	17.4	30.0
2½gc-6×6	20	162	2950	47.4	18.6	30.0
2½gc-6×7	15	217	2950	43.7	20.2	30.0
2½gc-6×7	20	189	2950	47.4	21.7	30.0
2½gc-6×8	15	248	2950	43.7	23.2	37.0
2½gc-6×8	20	216	2950	47.4	24.8	37.0
2½gc-6×9	15	279	2950	43.7	26.1	22
2½gc-6×9	20	243	2950	47.4	27.9	22
4gc-8×2	30	86	2950	51	13.8	30
	45	82	2950	60	16.8	30
	55	76	2950	62.5	18.1	30
4gc-8×3	30	129	2950	51	20.7	37
	45	123	2950	60	25.2	37
	55	114	2950	62.5	27.2	37
4gc-8×4	30	172	2950	51	27.6	55
	45	164	2950	60	27.6	55
	55	152	2950	62.5	36.2	55
4gc-8×5	30	215	2950	51	34.5	55
	45	205	2950	60	42.0	55
	55	190	2950	62.5	45.3	55
4gc-8×6	30	258	2950	51	41.4	75
	45	246	2950	60	50.4	75
	55	228	2950	62.5	54.1	75
4gc-8×7	30	301	2950	51	48.2	75
	45	287	2950	60	58.8	75
	55	266	2950	62.5	63.4	75
4gc-8×8	30	344	2950	51	55.0	100
	45	328	2950	60	67.0	100
	55	304	2950	62.5	73.0	100
4gc-8×9	30	387	2950	51	62.0	100
	45	369	2950	60	75.5	100
	55	342	2950	62.5	82.0	100
4gc-8×10	30	430	2950	51	69.0	-
	45	410	2950	60	84.0	-
	55	380	2950	62.5	91.0	-

四、gc型锅炉给水泵订购须知：
㈠、①产品名称与锅炉给水泵型号②锅炉给水泵口径③锅炉给水泵扬程（m）④锅炉给水泵流量⑤锅炉给水泵电机功率（kw）⑥锅炉给水泵转速（r/min）⑦锅炉给水泵电压〔v〕⑧锅炉给水泵材质⑨锅炉给水泵是否带附件以便我们的为您正确选型。
㈡、若已经由设计单位选定我公司的gc锅炉给水泵产品型号，请按gc锅炉给水泵型号直接向鄂泉泵业公司销售部订购。
㈢、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们鄂泉泵业的技术专家为您审核把关。
