cwb型磁力传动旋涡泵cbw-尊龙凯时人生就博官网登录

  • 更新时间:  2024-07-02
  • 产品型号:  cbw
  • 简单描述
  • cwb型磁力传动旋涡泵(简称磁力旋涡泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理、工艺先进、具有全密封、无泄漏、低流量、高扬程、耐腐蚀的特点,其性能达到国外同类产品的先进水平。
详细介绍

一、cwb型磁力传动旋涡泵概述:

   cwb型磁力传动旋涡泵(简称磁力旋涡泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理、工艺先进、具有全密封、无泄漏、低流量、高扬程、耐腐蚀的特点,其性能达到国外同类产品的先进水平。
   磁力泵以静密封取代动密封,使泵的过流部件处于*密封状态,*解决了其它泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷,不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。

二、cwb型磁力传动旋涡泵特点:

1、高扬程、小流量、比转数一般小于40

2、结构简单、体积小、重量轻;

3、具有自润湿回路,提高滑动轴承使用寿命;

4、增设冷却回路,及时带走磁涡流热;

5、采用悬臂叶片,减小叶轮径向力;

6、随输送介质粘度增加,泵的效率急剧下降,因而介质粘度应不大于5×10m/s。

三、cwb型磁力传动旋涡泵型号意义:

cwb20-65
cwb:磁力传动旋涡泵
20为进出口径20mm
65为额定扬程65米

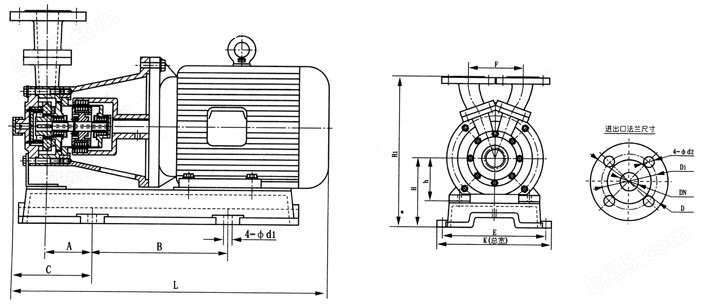

四、cwb型磁力传动旋涡泵安装尺寸图:

五、cwb磁力传动旋涡泵性能参数:



型号

流量

扬程

转速

电机功率

允许吸上高度

重量

cwb20-20

0.72

20

2900

0.75

6

26

cwb20-40

0.72

40

2900

0.75

6

32

cwb20-65

0.72

65

2900

1.5

6

36

cwb25-25

1.44

25

2900

0.75

5

28

cwb25-40

1.44

40

2900

1.5

5

40

cwb25-75

1.44

75

2900

3

5

55

cwb32-30

2.88

30

2900

1.5

5

38

cwb32-50

2.88

50

2900

2.2

5

52

cwb32-75

2.88

75

2900

4

5

76

cwb32-120

2.88

120

2900

5.5

4.5

95

cwb40-40

5.4

40

2900

4

4

70

cwb40-90

5.4

90

2900

7.5

3.5

105

cwb50-45

9

45

2900

5.5

4

92

cwb65-50

14.4

50

2900

11

3.5

158



六、磁力传动旋涡泵注意事项:
①因磁力泵轴承的冷却和润滑是靠被输送的介质,所以禁止空运转,同时避免在工作中途停电后再启动时所造成空载运转。
②被输送送介质中,若含有固体颗粒,泵入口要加过滤网:如含有铁磁质微粒,需加磁性过滤器。
③被输送送介质及其温度应在泵材允许范围内(请向相关部门技术咨询)。工程塑料泵的使用温度60℃,进口压力不大于0.1mpa,zui大工作压力为0.6mpa,金属泵的使用温度100℃,输送进口压力不大于0.2mpa,zui大工作压力1.6mpa.
④对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
⑤磁力泵长时间运行或运行过程发现泵有异常情况(噪音大,震动加剧)后,应拆检轴承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1.5~2mm时,应更换轴承和轴向动环

磁力传动旋涡泵订货须知:
㈠、①产品名称与磁力传动旋涡泵型号②磁力传动旋涡泵口径③磁力传动旋涡泵扬程(m)④磁力传动旋涡泵流量⑤磁力传动旋涡泵电机功率(kw)⑥磁力传动旋涡泵转速(r/min)⑦磁力传动旋涡泵电压〔v〕⑧磁力传动旋涡泵材质⑨磁力传动旋涡泵是否带附件以便我们的为您正确选型。
㈡、若已经由设计单位选定我公司的磁力旋涡泵产品型号,请按磁力旋涡泵型号直接向鄂泉泵业公司销售部订购。
㈢、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们鄂泉泵业的技术专家为您审核把关。
