更新时间： 2024-07-02
产品型号： s、sh型
简单描述
s、sh型单级双吸离心泵是新型节能卧式中开泵，供输送清水或物理化学性质类似于水的其他液体，根据用户需求，通过改变泵结构及材质可用于输送多泥砂水或各类腐蚀性液体，该系列泵适用于工厂、矿山、城市给排水、电站、农田排灌及各种水利工程。

在线询价联系尊龙凯时平台入口

详细介绍

s、sh型单级双吸离心泵概述：
s、sh型单级双吸壳中开之离心泵，供抽送清水或物理化学性质类似于水的其它液体之用。被输送液体温度不得高于80℃。适用于工厂、厂矿、城市给水、电站、农田排灌和各种水利工程。

s、sh单级双吸离心泵适用范围：
适用于工厂、矿山、城市给排水、电站、农田灌溉和各种水利工程。

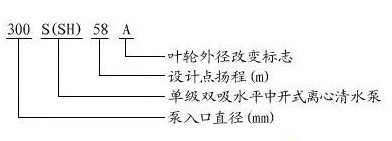

s、sh型单级双吸离心泵型号意义：

s、sh型单级双吸离心泵性能参数表：

型号	流量（m3/h）	扬程（m）	必需汽蚀余量（m）	转速（r/min）	电机功率（kw）
150s-78	160	78	4.5	2950	55kw
150s-78a	140	60	4.5	2950	45kw
150s-50	160	50	4.5	2950	37kw
150s-50a	140	39	4.5	2950	30kw
150s-50b	133	36	4.5	2950	22kw
200s-95	280	95	5	2950	132kw
200s-95a	268	87	5	2950	110kw
200s-95b	245	72	5	2950	75kw
200s-63	280	63	5	2950	75kw
200s-63a	245	48	5	2950	55kw
200s-42	280	42	5	2950	45kw
200s-42a	245	36	5	2950	37kw
250s-65	485	65	3.8	1450	132kw
250s-65a	420	48	3.8	1450	90kw
250s-39	485	39	3.8	1450	75kw
250s-36a	420	29	3.8	1450	55kw
250s-24	485	24	3.8	1450	45kw
250s-24a	420	20	3.8	1450	37kw
250s-14	485	14	3.8	1450	30kw
250s-14a	420	10	3.8	1450	18.5kw
300s-90	790	90	4.8	1450	315kw
300s-90a	756	78	4.8	1450	280kw
300s-90b	720	67	4.8	1450	220kw
300s-58	790	58	4.8	1450	185kw
300s-58a	735	50	4.8	1450	160kw
300s-58b	685	43	4.8	1450	132kw
300s-32	790	32	4.8	1450	90kw
300s-32a	700	26	4.8	1450	75kw
300s-19	790	19	4.8	1450	55kw
300s-19a	700	15	4.8	1450	45kw
300s-12	790	12	4.8	1450	37kw
350s-125	1260	125	5.5	1450	630kw
350s-125a	1181	112	5.5	1450	560kw
350s-125b	1098	96	5.5	1450	500kw
350s-75	1260	75	5.5	1450	360kw
350s-75a	1170	65	5.5	1450	300kw
350s-75b	1080	55	5.5	1450	225kw
350s-44	1260	44	5.5	1450	220kw
350d-44a	1116	36	5.5	1450	160kw
350s-26	1260	26	5.5	1450	132kw
350s-26a	1130	21	5.5	1450	90kw
350s-16	1260	16	5.5	1450	75kw
350s-16a	1130	12	5.5	1450	55kw
500s-98	2020	98	6	970	780kw
500s-98a	1872	83	6	970	650kw
500s-98b	1746	74	6	970	550kw
500s-59	2020	59	6	970	460kw
500s-59a	1872	49	6	970	380kw
500s-59b	1746	40	6	970	310kw
500s-35	2020	35	6	970	280kw
500s-35a	1746	27	6	970	215kw
500s-22	2020	22	6	970	185kw
500s-22a	1746	17	6	970	132kw
500s-13	2020	13	6	970	110kw
600s-47	3170	47	7.5	970	550kw
600s-32	3170	32	7.5	970	380kw
600s-22	3170	22	7.5	970	250kw
600s-22a	2860	18	7.5	970	185kw
600s32	3170	32	7.5	970	355kw
600s-32a	2850	26	7.5	970	280kw
600s-47	3170	47	6..5	970	560kw
600s-47a	2920	40	6	970	450kw
600s-75	3170	75	6	970	900kw
600s-75a	2950	65	6	970	710kw
600s-75b	2710	55	6	970	560kw
600s-100	3170	100	6	970	1250kw
600s-100a	3000	90	6	970	1120kw
600s-100b	2830	80	6	970	900kw
800s-22	5500	22	7	730	450kw
800s-22	4400	14	5	585	250kw
800s-22a	4830	17	7	730	315kw
800s-22a	3870	11	5	585	185kw
800s-32	5500	32	7	730	630kw
800s-32	4400	20	4.5	585	315kw
800s-32a	4950	26	7	730	450kw
800s-32a	3960	17	4.5	585	250kw
800s-47	5500	47	6.5	730	1000kw
800s-47	4400	30	4.2	585	450kw
800s-47a	5070	40	6.5	730	710kw
800s-47a	4060	25	4.2	585	355kw
800s-76	5500	76	6	730	1600kw
800s-76	4400	49	4.2	585	800kw
800s-76a	5080	65	6	730	1250kw
800s-76a	4070	42	4.2	585	630kw
800s-76b	4680	55	6	730	1000kw
800s-76b	3750	35	4	585	500kw

s、sh单级双吸离心泵结构说明：
本型泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。检修时无需拆卸进出口水管及电机。从传动方向看去，水泵为顺时针方向旋转（根据用户需要亦可改为逆时方向旋转）。
泵主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。
泵体与泵盖构成叶轮的工作室。在进出水法兰上，帛有安装真空表和压力表的管螺孔。进出水法兰的下部，制有放水的管螺孔。
经过静平衡校验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。
泵轴由两个单列向心球轴承支承。轴承装在轴承体内、安装在泵体两端，用黄油润滑。
双吸密封环用以减少水泵压力室的水漏回吸水室。
泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。
轴封为软填料密封（根据用户需要可采用机械密封结构）。

s、sh单级双吸离心泵安装：
1、检查水泵和电动机应无损坏。
2、水泵的安装高度，加上吸入管路的水力损失，及其速度能，不得大于样本规定的允许吸上真空高度值。基础尺寸应符合泵机组的安装尺寸。
3、安装顺序：
   ①将水泵放在埋有地脚螺栓的混凝土基础上，用调整其间的楔型垫块的方法校下水平，并适当拧紧地脚螺栓，以防走动。
   ②在基础与泵地脚之间灌注混凝土。
   ③待混凝土干固后，拧紧地脚螺栓，并重新检查水泵的水平度。
   ④校正电动机轴与泵轴的同心度。使两轴成一直线，在两轴外贺上的同轴度允差为0.1mm,端面间隙沿圆周的不均匀度允差0.3mm （在联接进出水管路及试运行后在分别校正一遍，仍应符合上述要求）。
   ⑤在检查电动机转向与水泵转向*后，装上联轴器及联接柱销。
4、进出水管路应另设支架支撑，不得借泵体支承。
5、水泵与管路之间的结合面，应保证良好的气密性，尤其是进水管路，应严格保证不漏气，并且在装置上应无窝存空气的可能。
6、如水泵安装在进水水位以上时，为了灌泵起动，一般可装底阀。也可采用真空引水的方法。
7、水泵与出水管路之间一般需装闸阀和止回阀（扬程小于20m的可不用），止回阀装在闸阀后面。
以上所述的安装方法是指不配带公共底座的水泵机组。
安装配带公共底座的泵，用调整底座与混凝土基础之间的楔形垫铁来校正机组的水平。然后在其间灌注混凝土。其安装原则与要求，和不配带公共底座的机组相同。
s、sh单级双吸离心泵使用注意事项：
1：订货时请注明具体技术参数、使用工况以及使用介质特性，以便能为您选择zui合适的产品。另请注明水泵运转方向（正转或反转），如订购非整机，因安装或调试不当产生的质量问题，则无质保。
2：泵经过长期运行后性能有显著下降时应拆机检查，并更换易损件（叶轮、轴、轴承、轴封、轴套与密封环等）。机组大修期一般为一年。
3：泵每运行500小时应对轴承进行加油。
4：此泵配填料型密封而产生的漏水属正常现象。
5：90kw以上泵型不建议采用公共底座。

s、sh单级双吸离心泵订货说明：

1.单级双吸离心泵产品名称及型号;
2.单级双吸离心泵规格口径;
3.单级双吸离心泵产品流量;
4.单级双吸离心泵产品扬程;
5.单级双吸离心泵产品功率;
6.单级双吸离心泵使用介质;
7.单级双吸离心泵产品材料;
8.如有特殊要求时请在订购产品时注明。
9.若已经由设计单位选定的型号，请按型号直接向鄂泉我司销售部订购。
10.当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图,由我们的鄂泉水泵专家为您审核把关。产品所属：清水离心泵
